Extrem schnell in der Linie

Hochauflösende Bildverarbeitung einfach realisieren mit Zeilenkameras von Cognex

Zeilenkameras erreichen höhere Auflösungen als Kameras mit Flächensensoren. Zudem können sie zylindrische Objekte rundum erfassen und große Bilder zu deutlich niedrigeren Kosten erzeugen. Aus diesem Grund kann eine Zeilenkamera eine gute Alternative zu Flächenkameras sein. Ihre Anwendung gilt zwar technisch gesehen als anspruchsvoller, jedoch sind mittlerweile leistungsfähige Kompaktsysteme verfügbar. Mit der neuen In-Sight 9902L zeigt Cognex, dass sich die Vorteile von Zeilenkameras heute sehr einfach nutzen lassen.

NOVEMBER - 2018

Zeile für Zeile zum 2D-Bild

Bei der Bilderfassung hat der Anwender die Wahl zwischen zwei verschiedenen Aufnahmemethoden: den Flächenscan und den Linienscan. Üblicherweise verwenden 2D-Bildverarbeitungssysteme einen Flächensensor, der zum Zeitpunkt der Bilderfassung vollständig belichtet werden muss. Im Gegensatz dazu basieren die 2D-Bilder von Zeilenkameras auf einen zeilenweisen Bildaufbau, wobei entweder der Sensor oder das Objekt linear zueinander bewegt werden. Geräte wie Dokumentenscanner, Fotokopierer oder Faxgeräte arbeiten ebenfalls mit dieser Technologie, mit der sich hochaufgelöste Bilder erzeugen lassen.

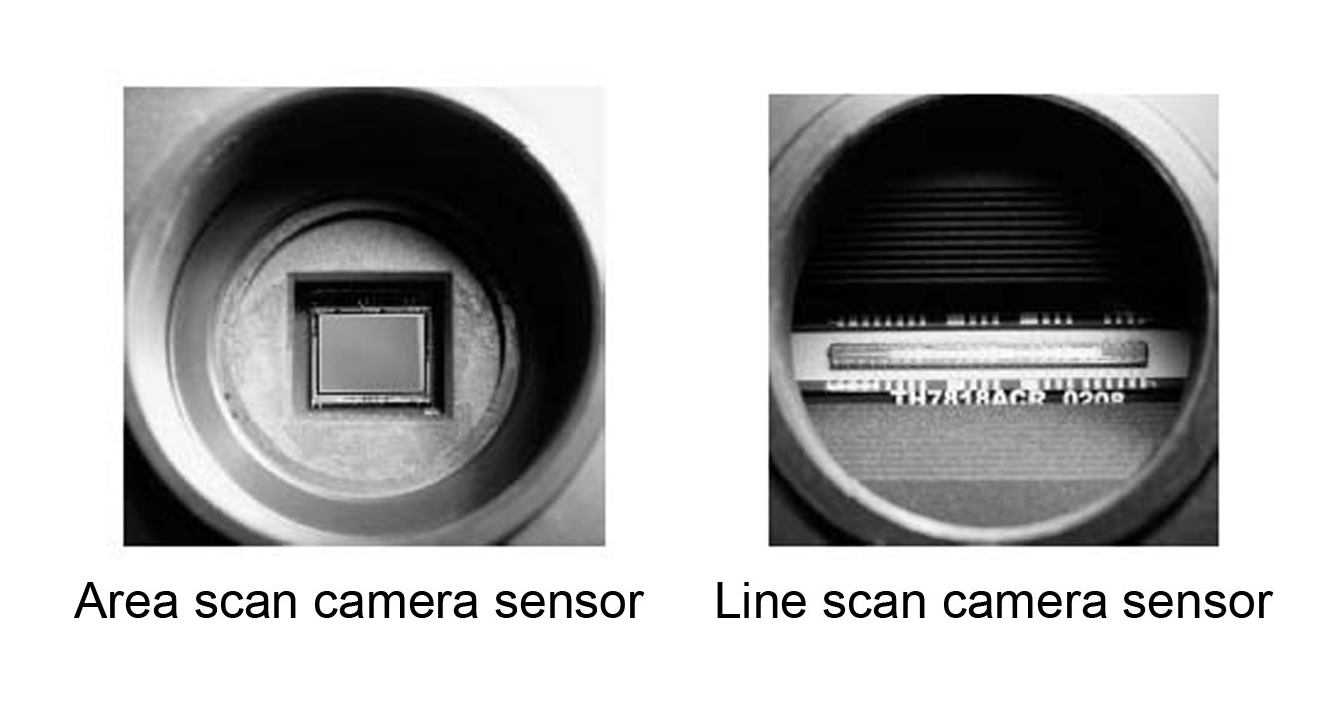

Flächenscan- und Linienscan-Sensor für industrielle Anwendungen

Die Erstellung eines Zeilenbilds erfordert eine Bewegung zwischen Kamera und Objekt entlang eines Förderbands oder an einer rotierenden Welle. Zeile für Zeile werden die Pixel erfasst und die Daten von der Software in einem Framegrabber oder, wie bei der In-Sight 9902L, bereits im internen Prozessor zu einem 2D-Bild zusammengefügt.

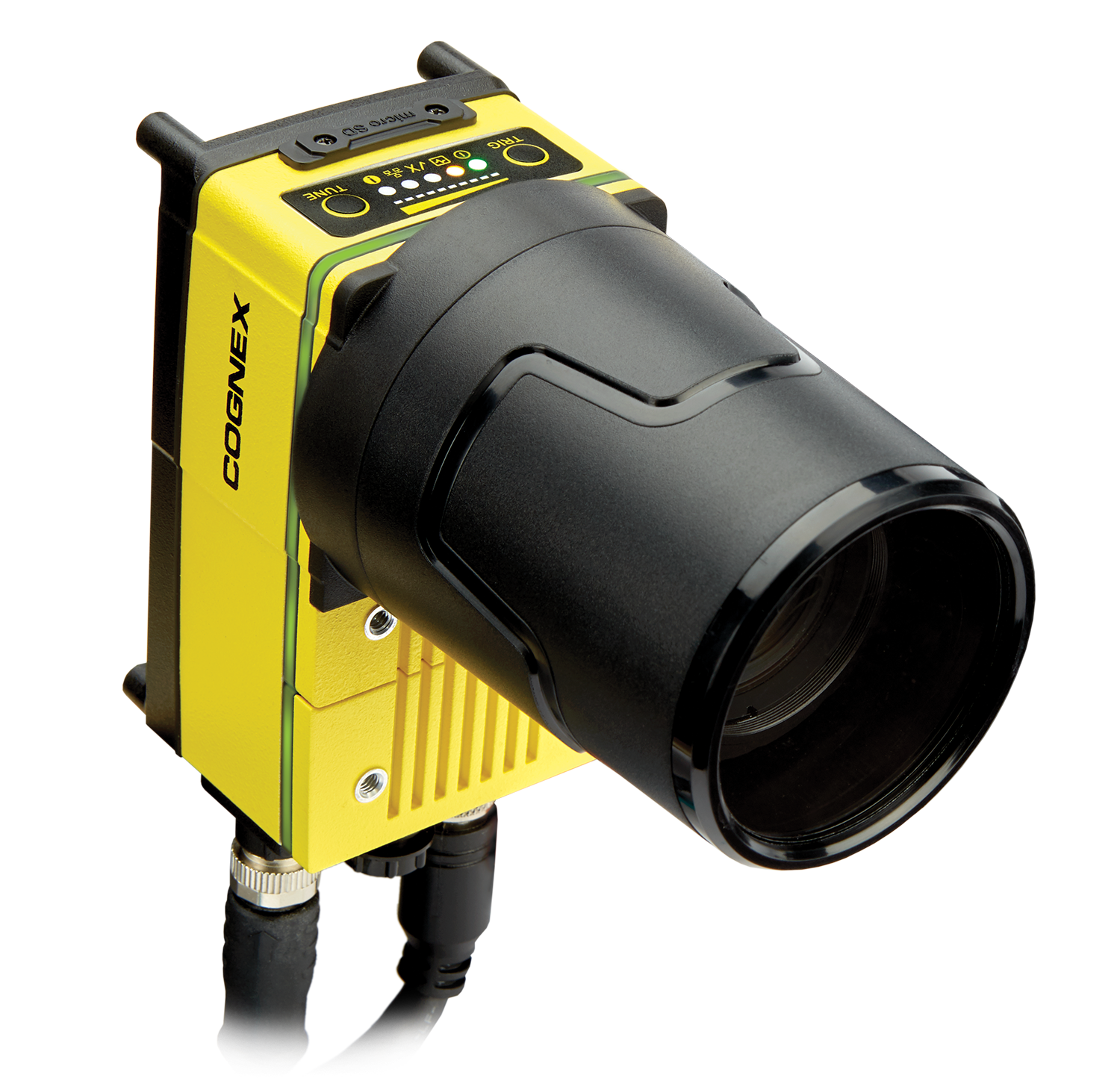

Die Zeilenkamera Cognex In-Sight 9902L vereint modernste Technik und hohe Leistung (Auflösung, Scanrate) im kompakten Gehäuse

Moderne Zeilenkameras liefern hochauflösende Bilder für detaillierte Teileprüfungen auch bei hohen Objektgeschwindigkeiten und Durchsatzraten. Mehrere Tausend Pixel pro Zeile und Linienerfassungsraten von 67.000 Zeilen pro Sekunde sind heute möglich. Früher war hierfür ein Cluster mit hochauflösenden Bildverarbeitungssystemen notwendig.

Anspruchsvolle Anwendungen in unterschiedlichen Branchen

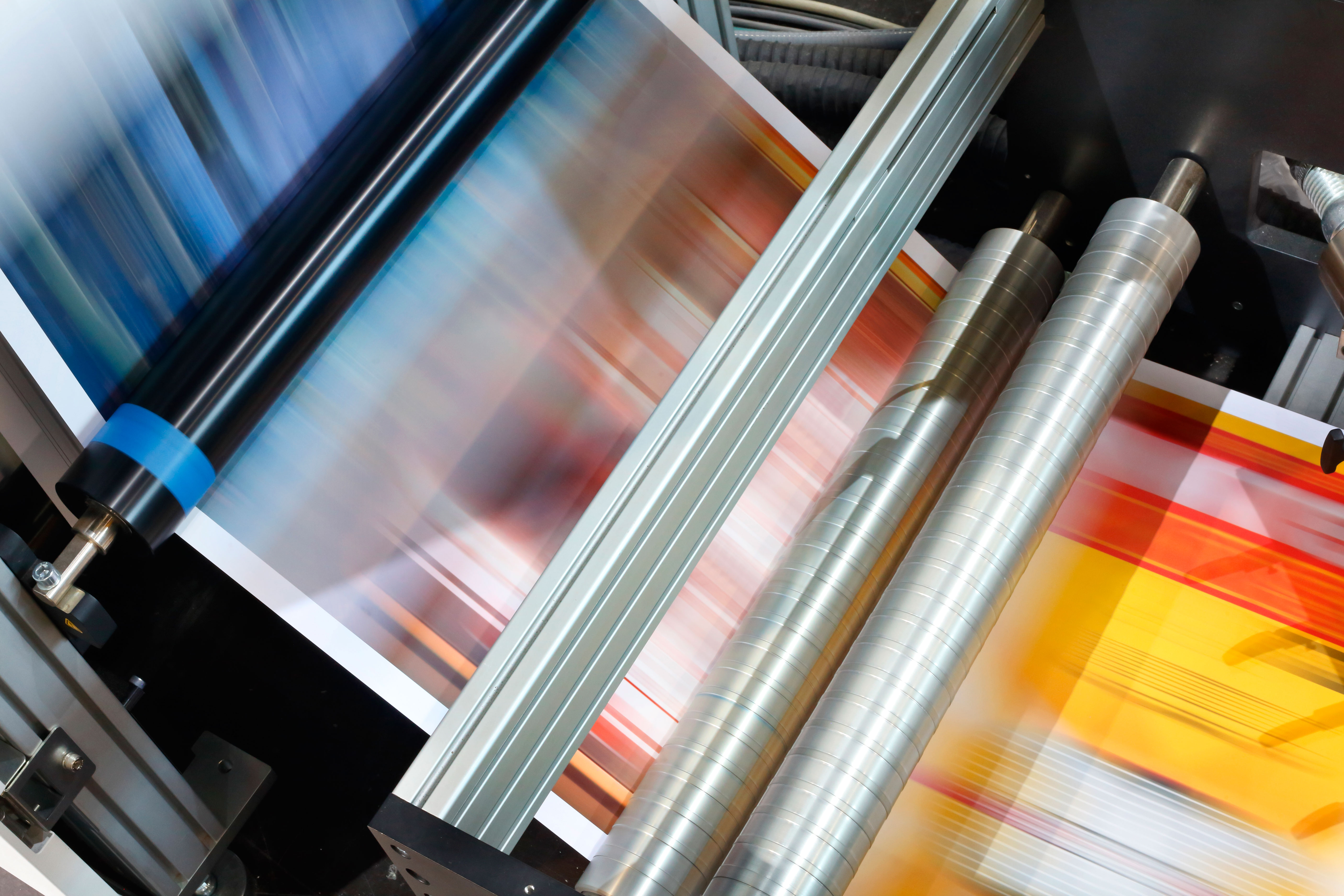

Ob für Lebensmittel und Getränke, Elektronik, Pharma-Produkte, Verpackungstechnik oder Logistik – die Zeilenkameras zeichnen sich dadurch aus, dass sie schnell bewegte Einzelteile auf einem Förderband erfassen bzw. alle Seiten von zylindrischen Objekten prüfen können, beispielsweise zur Inspektion von Füllständen, Etiketten oder Sicherheitsplomben. Zeilenkameras können auch sehr breite oder lange Objekte in einem einzigen Durchlauf erfassen und kontinuierliche, lückenlose Bilder erzeugen, zum Beispiel für eine 100-prozentige Inspektion von Endlosmaterial wie Textilien, Papierbahnen, Metallbänder oder Kunststoffe. Da eine Zeilenkamera nur einen Teil eines Objekts erfasst, kann sie bei eingeschränkten Sichtfeldern oder in engen Platzverhältnissen, wie es beispielsweise in der Elektronik- und Pharmaindustrie häufig der Fall ist, integriert werden.
