Einstieg ins Time-Sensitive Networking mit dem Kontron TSN Starterkit

Kontron hat mit dem TSN Starterkit die erste marktfähige Erweiterungslösung für Time Sensitive Networking (TSN) für Fog Computing entwickelt. Es ermöglicht als Hardware-/Software-Upgrade-Lösung für bestehende PLCs, Box PCs, Gateways und Industrial Server den einfachen Einstieg ins Time Sensitive Networking.

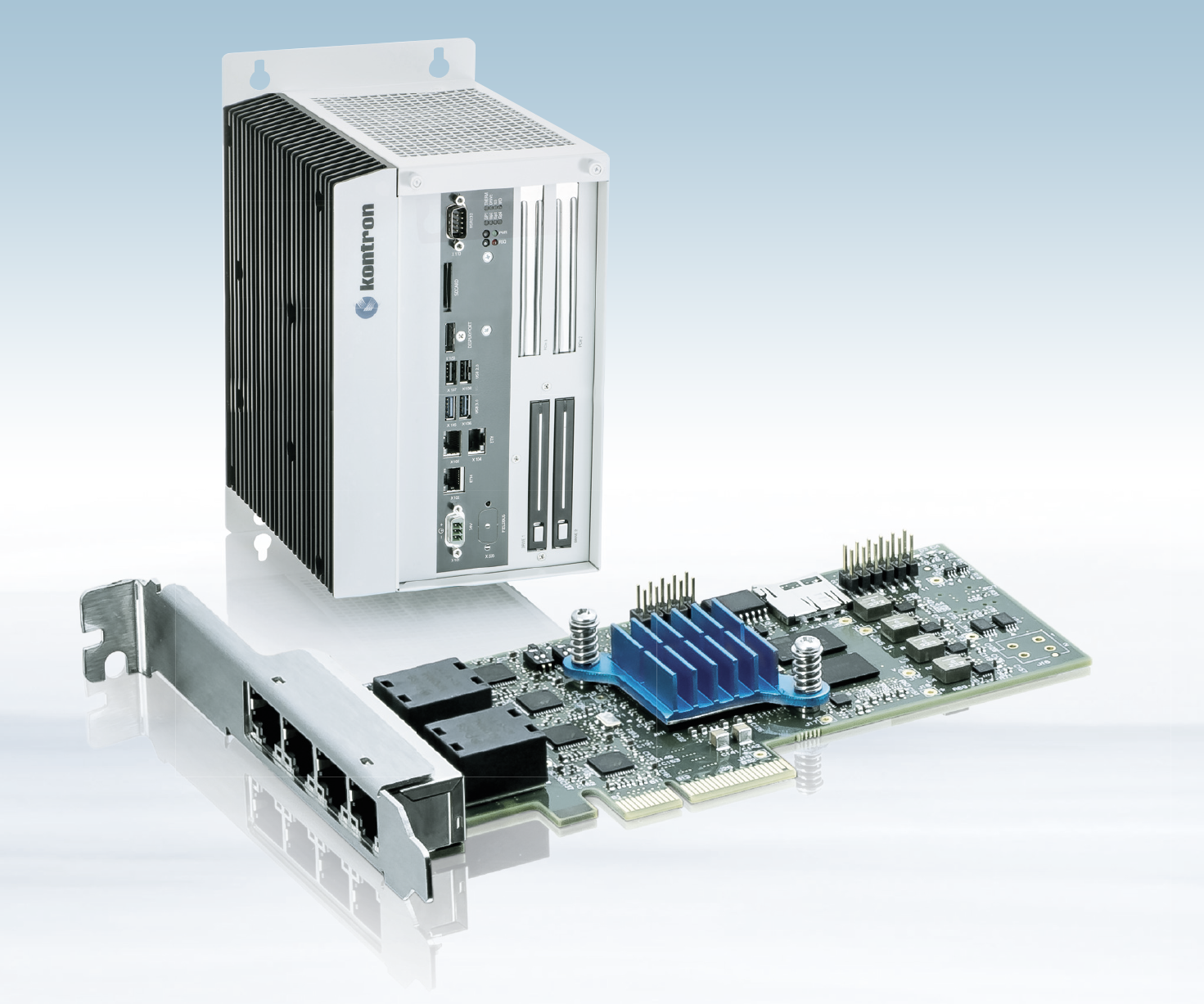

Das neue Starterkit setzt sich zusammen aus dem wartungsfreien Industriecomputer KBox C‑102-2 und einer TSN-Netzwerkkarte mit bereits integrierter Software. Die KBox C-102-2 ist mit einer leistungsstarken CPU der Intel^® Core™ i5-Prozessorreihe der sechsten Generation und Linux-Betriebssystem mit Echtzeiterweiterungen ausgestattet.

From Edge to Fog to Cloud – Kontron and Industrie 4.0 / IIOT

Dank der modularen Bauweise der standardisierten COM Express^® Technologie sind die Systeme besonders flexibel und skalierbar. Die TSN-Netzwerkkarte von Kontron erfüllt die Spezifikationen gemäß IEEE 802.1 TSN für Timing und Synchronisation, Traffic Scheduling, Frame Preemption und Stream-Reserveration-Protokolle.

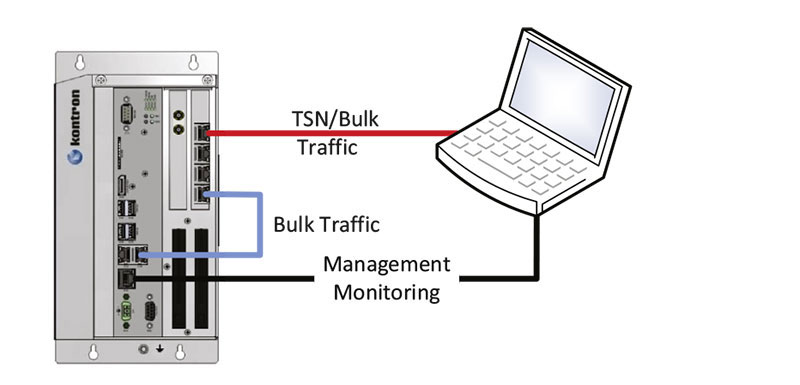

Single KBox Setup (Solo system)

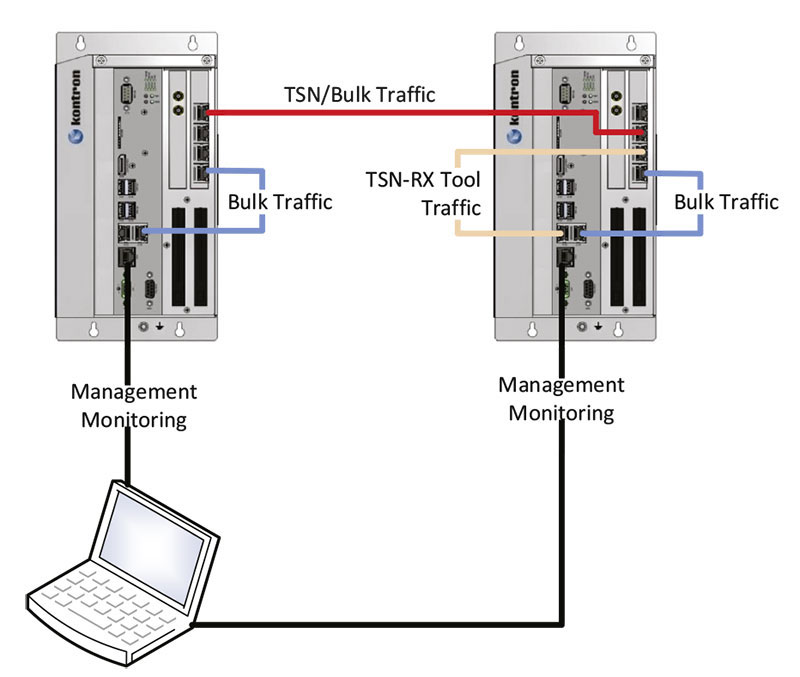

Dual KBox Setup (Duo systems)

Mit der Standard-PCI-Express-Netzwerkkarte einschließlich der dazugehörigen Netzwerk- und Switch-Treiber für Linux können Industriecomputer mit einem redundanten Ring-, Linien-, Daisy-Chain- oder sternförmigen TSN-Netzwerk verbunden werden. Zum Software-Umfang gehören Beispiel-Applikationen zum Versenden von TSN-Paketen, sowie eine Network-Analyzer-Applikation, die TSN-Performance-Parameter ermittelt und anzeigt.

Das TSN Starterkit auf einen Blick

Erprobte TSN-Plattform für industrielle Automatisierung
KBox C-102 mit Dual-Slot-System basierend auf Intel^® Core™ i5
Ein Slot belegt mit PCIE-0400-TSN Network Interface Card, zweiter Slot geeignet für Erweiterung
Einfache Integration von Endgeräten in das TSN-Netzwerk
