Die Geräte der QS-Reihe haben einen hohen Wirkungsgrad, und die Kühlung über Lüfter mit geringer Drehzahl
sorgt
für einen extrem geringen Geräuschpegel. Dank der Sicherheitszulassungen sowohl für Medizin- als auch für
Industrieanwendungen bietet die Reihe ein sehr weites Einsatzspektrum, etwa in Medizinausrüstungen mit oder
ohne
BF-Klassifizierung, Test- und Messwesen, Rundfunk, Kommunikationstechnik oder im Bereich Erneuerbare
Energien.

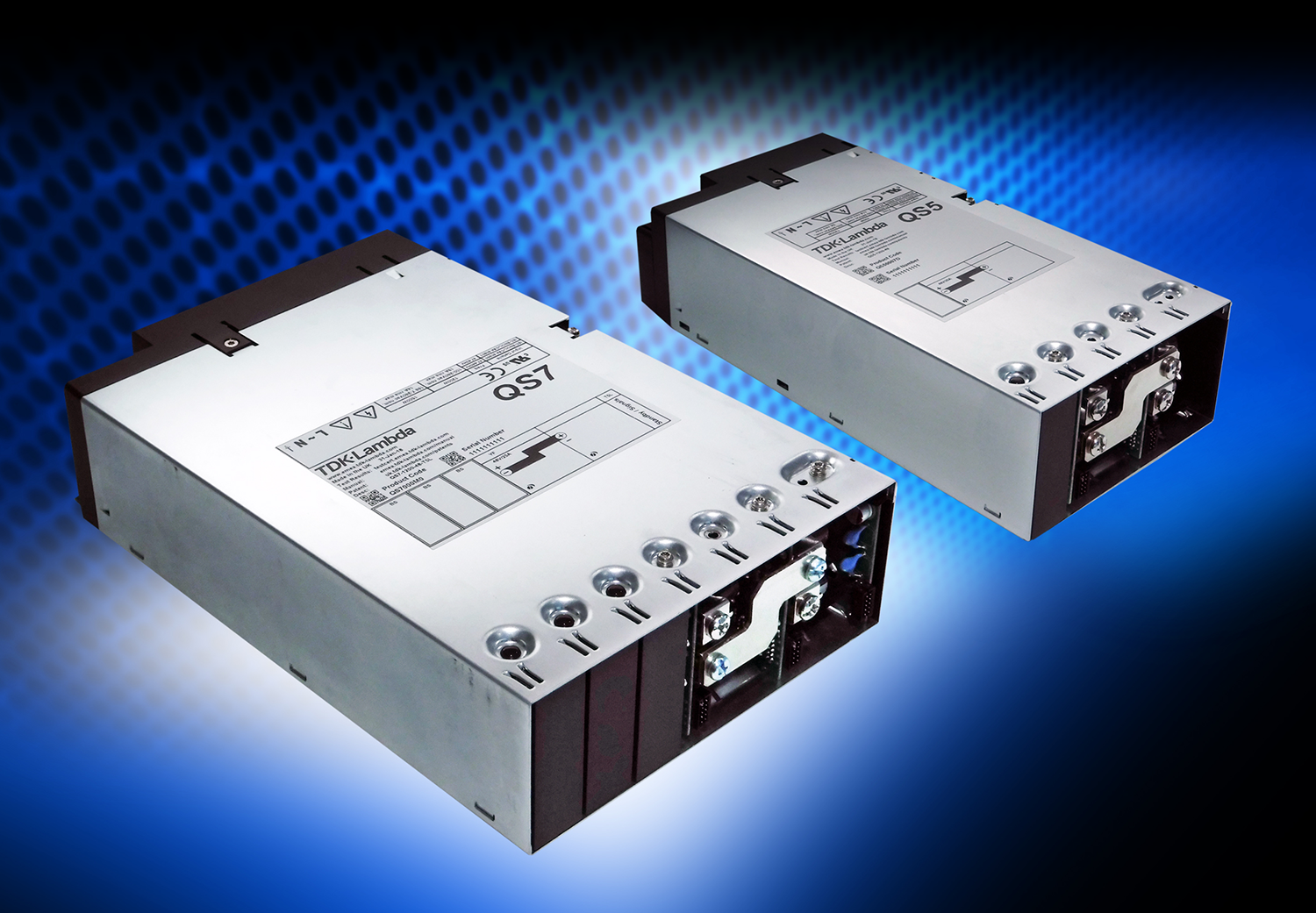

Drei Grundmodelle
Dank Weitbereichseingang (90 - 264 VAC) sind die Netzteile weltweit ohne Anpassungen einsatzbereit. Die
QS-Reihe
besteht aus drei Grundmodellen mit verschiedener Ausgangsleistung: QS5, QS5H und QS7. Das QS5 liefert bis zu
600
W Ausgangsleistung, das QS5H bis zu 1200 W Ausgangsleistung ab 180 V Eingangsspannung und bis zu 700 W
darunter.
Das QS7 liefert über den gesamten Eingangsspannungsbereich bis zu 1200 W. Alle drei Modelle sind jeweils mit
12
V-, 24 V- oder 48 V-Ausgang lieferbar. Der Ausgang ist trimmbar und kann per Remote-Sense Spannungsabfälle
über
langen Ausgangsleitungen ausgleichen. Daneben stehen optional bis zu zwei 5-V-Standby-Ausgänge, ein Inhibit-
oder Enable-Eingang, um das Gerät aus der Ferne zu aktivieren, sowie eine PMBus-Schnittstelle zur Verfügung.
Weitere Optionen sind eine Ein- oder Zweifachsicherung sowie ein Reverse-Air-Lüfter.
IEC-320-Eingangsanschluss oder Schraubklemmen
Die Abmessungen der Netzteile betragen 127 x 63,3 x 270 mm (B x H x T) beim QS5 und 176 x 63,3 x 270 mm beim
QS7.
Das QS5 lässt sich optional mit einem IEC-320-Eingangsanschluss statt Schraubklemmen ordern, um
einen
schnellen und leichten Anschluss etwa bei mobilen Geräten zu ermöglichen. Die zulässige Betriebstemperatur
liegt
bei -20 °C bis +70 °C (Derating ab 50 °C).
Alle QS-Geräte haben Sicherheitszulassungen gemäß
IEC/EN/UL/CSA 60601-1,
ANSI/AAMI ES 60601 1,
IEC/EN
61010 1,
IEC/EN/UL/CSA 60950-1
und tragen das CE-Zeichen gemäß Niederspannungsrichtlinie und RoHS2-Richtlinie.
Die
Isolationsspannung beträgt zwischen Ein- und Ausgang 4.000 VAC (2xMoPP), zwischen Eingang und Masse sowie
Ausgang und Masse jeweils 1.500 VAC (1xMoPP); damit sind die Netzteile auch für Medizinausrüstungen mit
BF-Klassifizierung (direkter Kontakt mit dem Patienten) zugelassen. Der maximale Erdableitstrom beträgt 300
µA.
In Sachen EMV entsprechen die QS-Netzteile EN 61000-6-3:2007 und EN 60601-1-2:2015 (Störemissionen;
Störgrad B
leitungsgebunden wie abgestrahlt) sowie EN 60601-1-2 und EN 61000-6-2 (Störimmunität). TDK gewährt 7 Jahre
Garantie auf die QS-Netzteile.
▪ ds

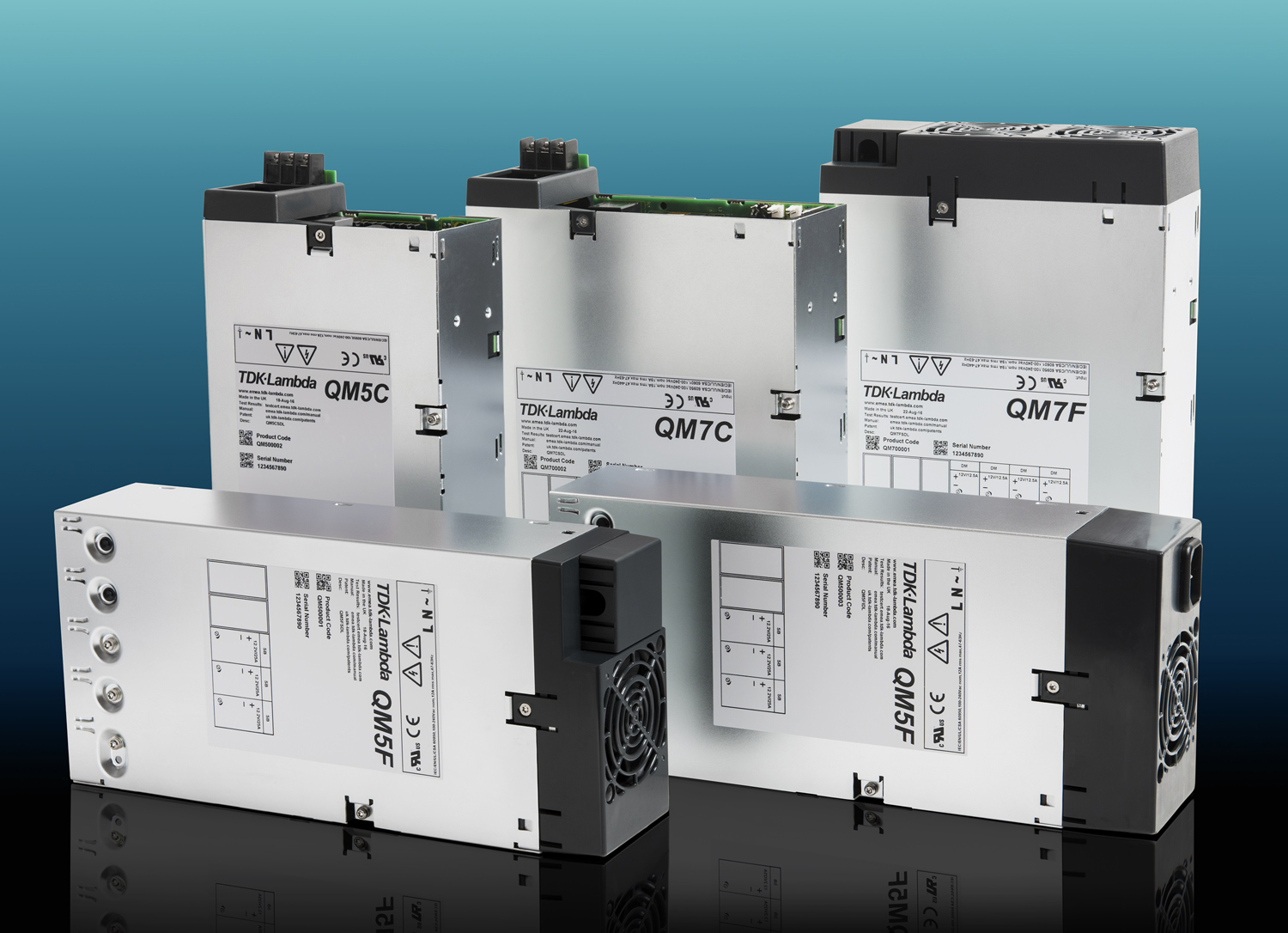

Sind mehrere Ausgangsspannungen gewünscht ist die QM-Serie von TDK-Lambda die
