Feldkonfektionierbare M12x1‑Steckverbinder mit Crimpanschluss
In der Industrie und im
Transportwesen werden M12-Steckverbinder für
Sensor-/Aktorverkabelung sowie für
Bus-Systeme eingesetzt. Kurze Time-to-Market-Anforderungen und steigender Kostendruck machen es notwendig,
Systeme schnell, flexibel und zuverlässig aufzubauen.

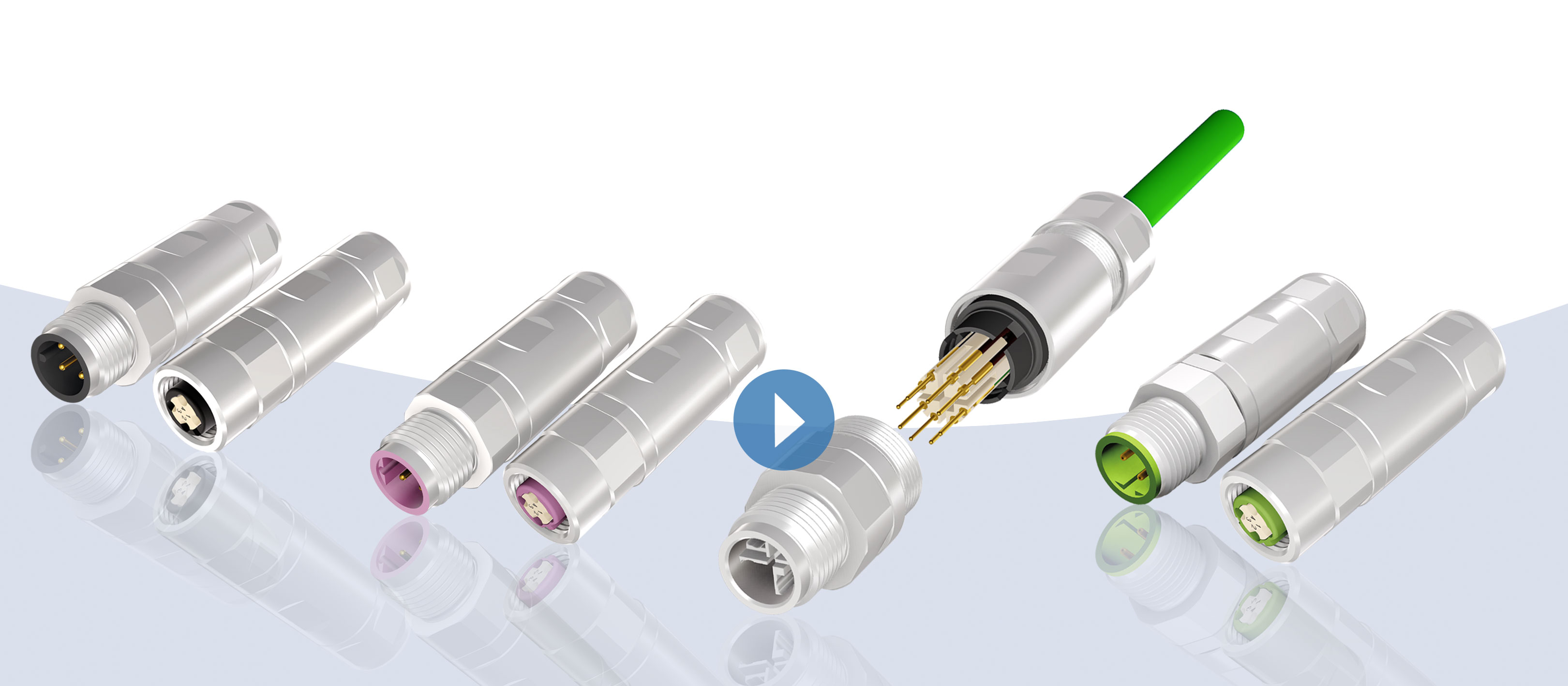

Einfach zu installierende Steckverbinder wie die konfektionierbaren M12-Steckverbinder mit
Crimpanschluss von CONEC spielen dabei eine entscheidende Rolle.
Sie bieten die entsprechende Lösung und sind in den
Codierungen A, B, D und X erhältlich. Die sehr kompakte und leichte Bauform eignet sich für Einsatzgebiete mit
geringem Bauraum und Gewicht.
Der CONEC M12 Crimp X-codiert ist für Ethernetanwendungen mit Datenraten mit bis zu 10 Gigabit/s ausgelegt. Hierdurch können Anwendungen mit hohen Datenraten im industriellen Umfeld umgesetzt werden. Die gedrehten Crimpkontakte können flexible Aderquerschnitte von AWG 28 bis AWG 22 (bei X-Codierung) und AWG 24 bis AWG 18 (bei A-, B- und D-Codierung) aufnehmen und sind somit für einen weiten Bereich von gängigen Industriedatenkabeln geeignet.
Der Vorteil der gedrehten Crimpkontakte ist eine zuverlässige und gasdichte Verbindung zur Litze, die auch unter extremen Bedingungen einen gleichbleibenden niedrigen Durchgangswiderstand sicherstellt. Die Kupplungen sind darüber hinaus mit sogenannten Closed-Entry-Kontakten erhältlich, die eine zusätzliche Stecksicherheit der Buchsenkontakte bieten. Die Crimpkontakte können mit handelsüblichen Crimpzangen und Maschinen verarbeitet werden. Nur für die X- codierte Ausführung muss eine entsprechende CONEC Crimpzange (Selektor) verwendet werden.
Die CONEC M12-Crimp-Steckverbinder sind mit einer taktilen Rüttelsicherung gegen Lösen durch Schwingungen im Betrieb geschützt. Das Steckverbindergehäuse ist komplett aus Metall und somit voll geschirmt. Die Stecker sind für Kabeldurchmesser von 4,5 bis 8,3 mm vorgesehen und die Schirmanbindung erfolgt 360° am vollem Umfang. Alle Varianten erfüllen den Schutzgrad IP67 im gesteckten und verschraubten Zustand. ▪ ds
