Lüfter für die Entwärmung von Geräten

Geräte mit elektronischen Komponenten werden leistungsfähiger und haben eine immer höhere Packungsdichte. Die Konvektionskühlung ist die gängigste und preiswerteste Methode, um die Wärme abzuführen. Wenn die passive Kühlung nicht mehr ausreicht, wird Zwangsbelüftung notwendig – beispielsweise mit zwei neuen Lüftern von Dynetics.

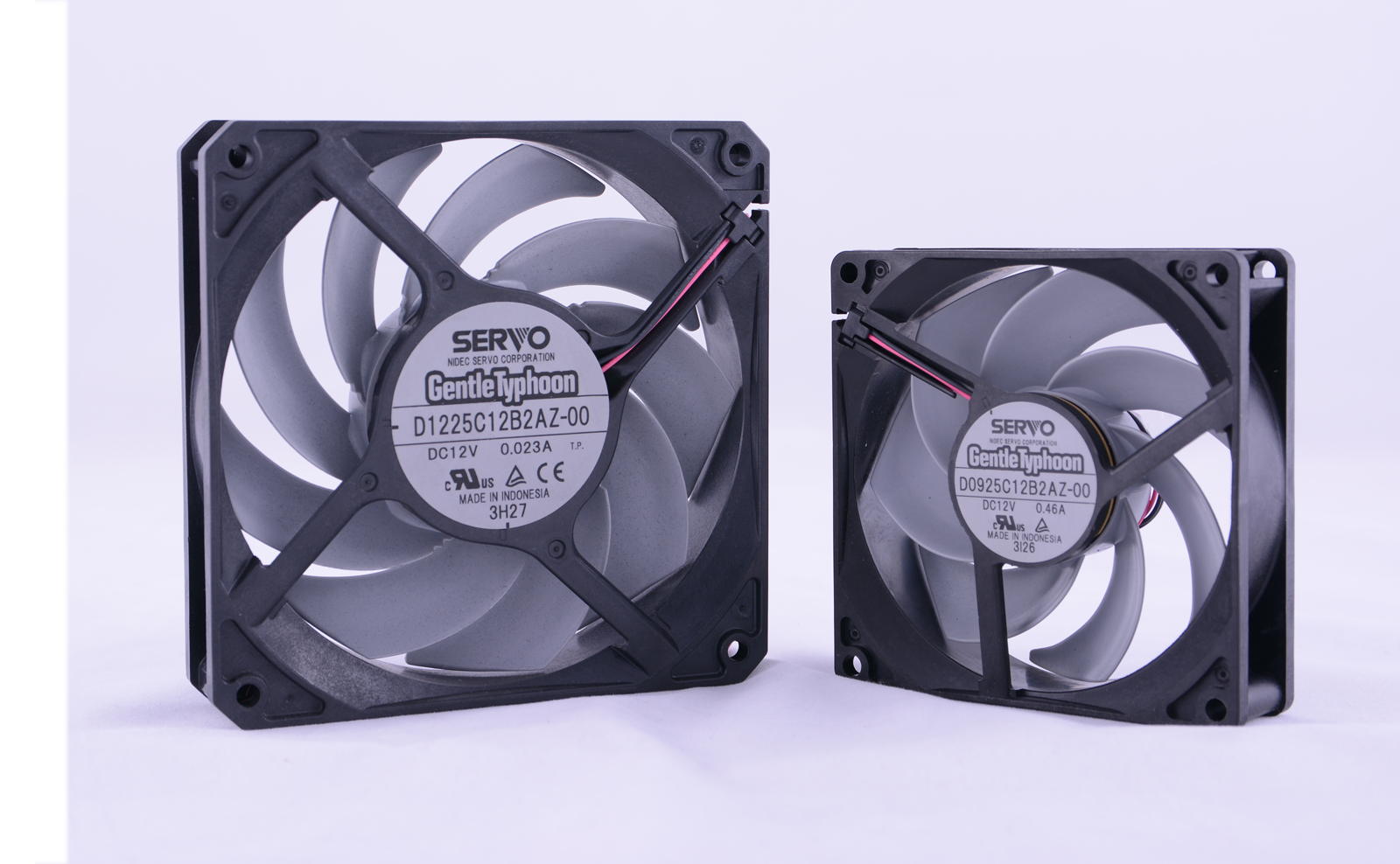

Der „Gentle Typhoon“ Lüfter ist um 5 dB leiser als herkömmliche Lüfter

Antriebstechnik

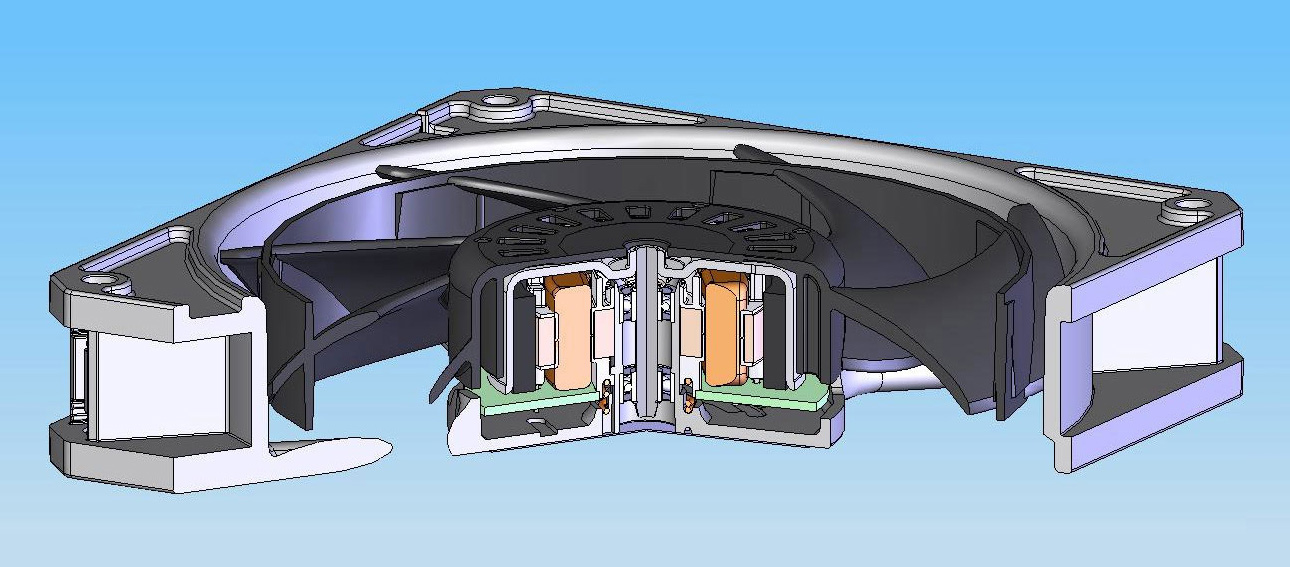

Aufbau der Gentle-Typhoon-Lüfter

Leise Lüfter für effektive Kühlung

Die oft erhöhte Wärmeentwicklung der elektronischen Komponenten erfordert leistungsstärkere Lüfter, die aber immer leiser werden sollten.
Um diesen Anforderungen gerecht zu werden, liefert der Hersteller Nidec (Vertrieb Dynetics) innovative Lüfter mit strömungsoptimierten Flügeln und konsequenter Schwingungsreduzierung der Motoren.

Gründe für Lüftergeräusche

Geräusche werden oft durch eine Kombination verschiedener Bedingungen erzeugt, zum Beispiel durch den Luftstrom und die Kommutierung des Motors. Maßnahmen, die Strömungsgeräusche zu beseitigen oder zumindest zu verringern, beruhen heute auf umfangreichen Analysen und sind technisch kein Problem.
Schwierig ist es allerdings, die Anwender zufrieden zu stellen, die sich von der Geräuschemission der Lüfter gestört fühlen, die in der Regel auf den Lüftermotor zurückgeführt werden können. Auslöser sind oft Geräusche mit Frequenzen bis zu 1000 Hz. Mit dem neuen Konzept, das auf den schaufelförmigen Lüftern und der Reduzierung der Resonanzgeräusche der verwendeten Motoren basiert, werden die störenden Frequenzen gezielt vermieden. Der bürstenlose Gleichstrommotor des Lüfters ist mit einer patentierten Doppeldämpfung ausgestattet, die auch die vom Lüfter erzeugten Schwingungen verhindert. Das Ergebnis ist eine Vibrationsreduzierung von ca. 66 Prozent im Vergleich zu herkömmlichen Lüftern.
Der Gentle-Typhoon-Lüfter ist somit 5 dB leiser als herkömmliche Lüfter und bietet bei einer Einbautiefe von 25 mm die gleiche Luftleistung wie ein herkömmlicher 32-mm-Lüfter. Die eingesparten 7 mm ermöglichen es dem Konstrukteur, den Luftwiderstand des gesamten Geräts zu verringern, womit sich der Volumenstrom erhöht und der Wirkungsgrad der Kühlung verbessert.
Der neue hocheffiziente bürstenlose Motor bietet dank seiner Treiber-ICs ein Energieeinsparungspotenzial von ca. 30 Prozent. Auf Kundenwunsch können diese Lüfter auch mit Drehzahlsensoren ausgestattet werden. Bei Problemen wird der Lüfter von der Spannungsversorgung getrennt, um den Einsatz des Gerätes und seine Lebensdauer zu optimieren. Auch andere Parameter spielen eine wichtige Rolle bei der optimalen Auswahl der geeigneten Lüfter. Nidec liefert auch Radialventilatoren mit denselben effizienten Motoren mit integrierter Dämpfung. Entscheidend für den optimalen Einsatz von Axial- oder Radialventilatoren sind der verfügbare Platz, die Größe, die Geometrie und der benötigte Luftstrom.

Übersicht leise Lüfter
