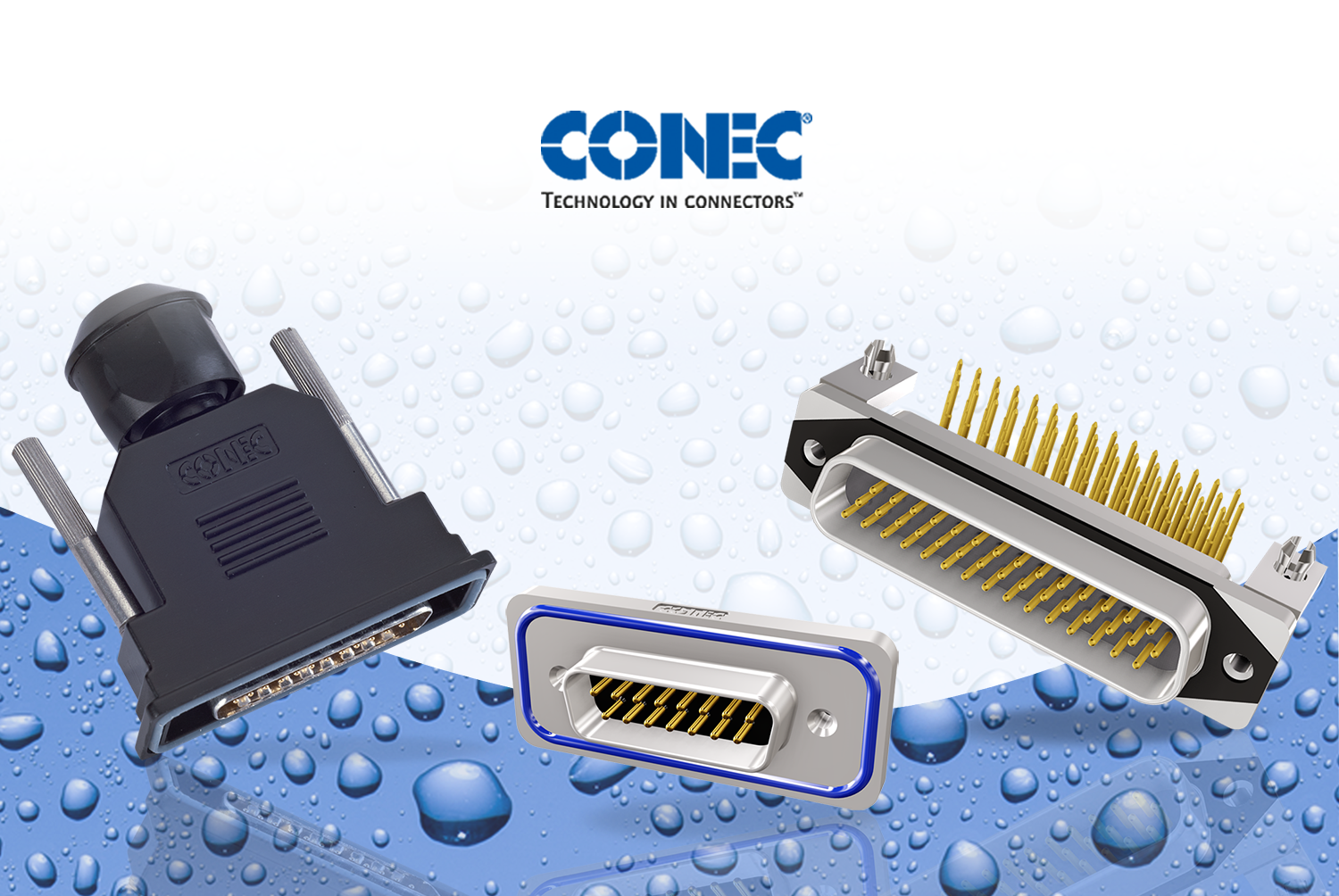

Robuste IP67 D-SUB Steckverbinder

Für den industriellen Einsatz in rauen Umgebungen werden Steckverbindersysteme benötigt, die besonderen Anforderungen gerecht werden. CONEC hat ein vielfältiges Programm an IP67 D-SUB Steckverbindungen und den entsprechenden Schutzhauben.

D-SUB Steckverbinder werden in zahlreichen Anwendungsfeldern eingesetzt, beispielsweise in der Automatisierungstechnik, Antriebstechnik, Maschinenbau, Steuerungstechnik, Transportbranche, Kommunikationstechnik, Prozessautomation, Telekommunikation und Medizintechnik. Sie werden für den Gehäuse- und Geräteanschluss, industrielle Schnittstellen, Prüf- und Diagnosegeräte verwendet und sind auch in Montage- und Fertigungslinien weit verbreitet. Neben den IP67 Produktgruppen D-SUB, D-SUB High Density, Combination D-SUB, Combination D-SUB High Density und Filter D-SUB in Standard-Ausführung bietet CONEC die Serien Solid Body und CONEC SlimCon an.

Der Vorteil der Solid-Body und CONEC SlimCon-Steckverbinderserien liegt in ihrem einteiligen Zink-Druckgussgehäuse mit vernickelter Oberfläche, das einen optimalen Schutz für das System gewährleistet.
Die CONEC SlimCon-Serie punktet zusätzlich nicht nur durch ihre sehr geringen Abmessungen, sondern umfasst auch D-SUB Filtersteckverbinder mit einem integrierten Tiefpassfilter zum Schutz vor leitungsgebundenen Störungen.
Somit werden die Schnittstellen zum Geräteinneren nicht nur einwandfrei vor Feuchtigkeit geschützt, sondern können auch noch zum Erreichen von EMV-Anforderungen beitragen.

Verbindungstechnik

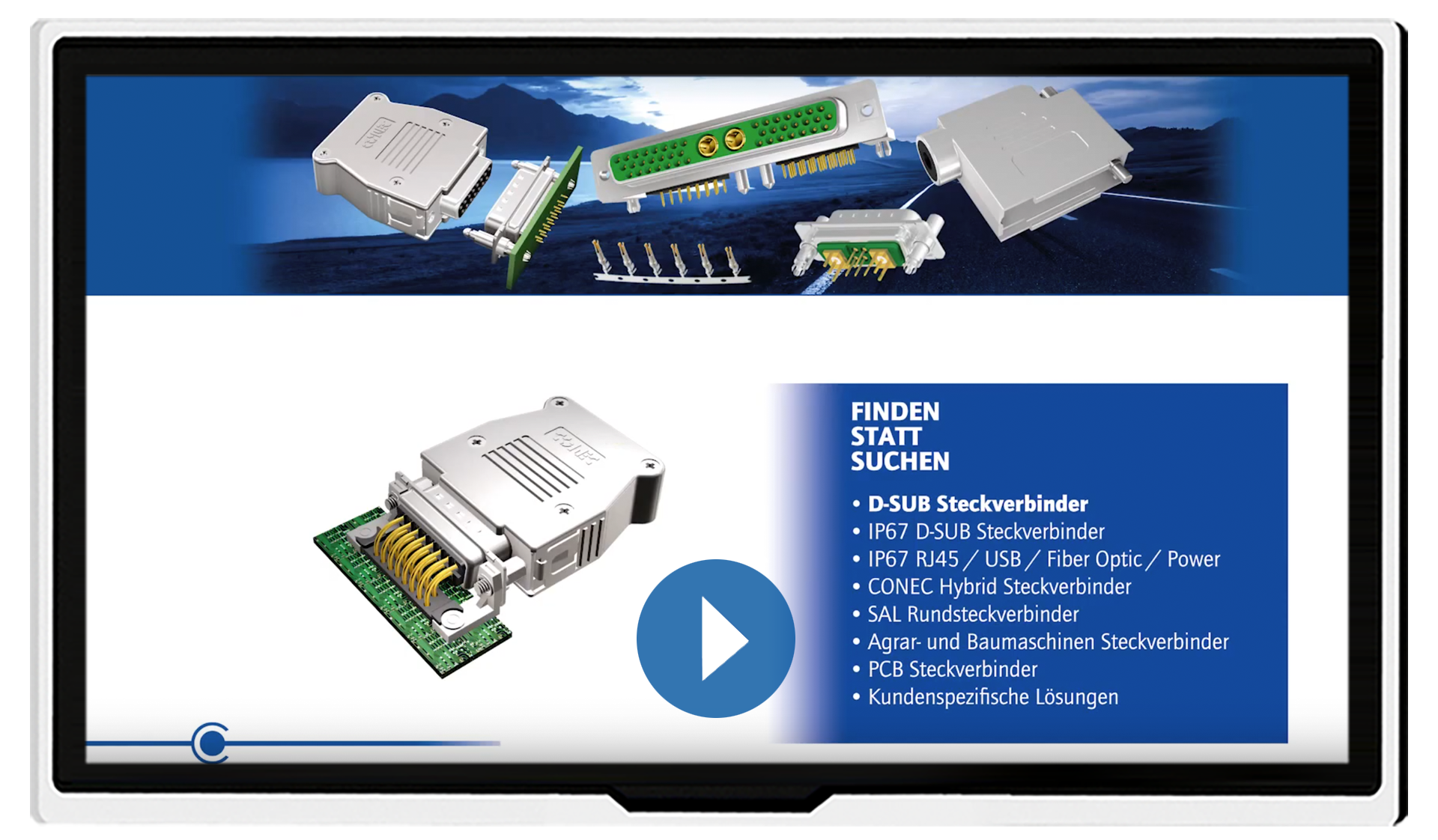

Video: CONEC Elektronische Bauelemente

Die genannten Steckverbinder (Solid Body und CONEC SlimCon) sind für die Hinterwandmontage ausgelegt und verfügen über ein Innengewinde 4-40 UNC. Entsprechende Gewindebolzen aus Edelstahl gehören standardmäßig zu den Produktserien. Ebenfalls im Sortiment sind IP67 D-SUB Schutzhauben. Als metallisierte Ausführung bieten auch die IP67 Hauben einen Schutz gegen elektromagnetische Störungen. Die IP67 Hauben haben trotz der kompakten Auslegung genügend Platz, um sämtliche D-SUB Steckverbinder als auch Combination D-SUB Steckverbinder mit integrierten Koaxial- oder Hochstromkontakten aufzunehmen. Die Befestigungsschrauben sind aus Edelstahl.

Kleine Bauformen

Die IP67 CONEC SlimCon Steckverbinder-Serien sind in den Gehäusegrößen 1 bis 3 in Stift und Buchse erhältlich. Aufgrund ihrer kleinen Bauform und dem einteiligen Zinkdruckgehäuse sind sie ideal für industrielle und raue Umgebungen ausgelegt. Durch vier Auflageflächen werden die Steckverbinder immer gleichmäßig mit der vorhandenen Dichtung an der Gerätewand montiert. Dadurch wird eine Überbeanspruchung der Dichtung verhindert und gleichzeitig eine sichere Montage beim Kunden gewährleistet. Die CONEC SlimCon Steckverbinder sind für eine Gehäusewandstärke von 0,8 bis 1,3 Millimeter ausgelegt.

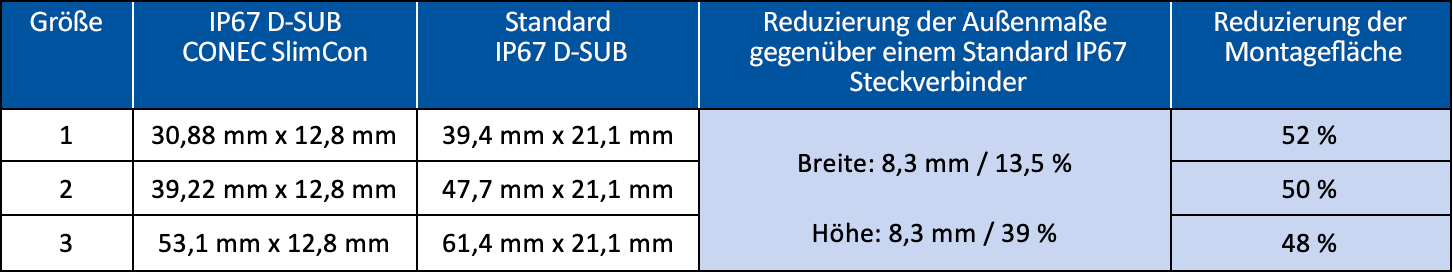

Die Größe des Gehäuses entspricht den Standardmaßen der D-SUB Steckverbinder und erzielt eine Reduzierung der belegten Fläche von 48 bis 52 Prozent gegenüber den IP67 geschützten Steckverbindern mit erweitertem Dichtrahmen. Dies gilt generell für alle Steckverbinder der Serie CONEC SlimCon.

Serie IP67 D-SUB
