Superschnelles EtherCAT
mit 24 V Power kombiniert

Das besondere an EtherCAT P ist die Kombination der superschnellen EtherCAT-Kommunikation mit der 24-V-Powerversorgung. Hierbei werden auf einem zweiadrigen Datenpaar Daten und Power (Us) für System- und Sensorversorgung mit 24 V und 3 A bereitgestellt. Auf dem zweiten Datenpaar werden Daten und die Peripheriespannung (Up) für die Versorgung der Aktorik bereitgestellt. Durch diese direkte Einkopplung der Versorgungsspannung auf die 100-MBit-Leitung bei EtherCAT P wird eine kompakte und kostengünstige Geräteanschaltung realisiert. Da die Versorgungsleitungen entfallen, spricht man hier von einer "single-cable solution". Um ein Verstecken mit anderen standardisierten M8x1-Steckverbinder-Systemen unmöglich zu machen, ist für diesen Einsatz eine neue Codierung entwickelt und in der IEC 60176-2-114 unter dem Begriff P-Codierung normiert worden.
Besondere Merkmale dieser Codierung sind die rote Farbgebung der Kontaktträger und die voreilende T‑Kontur an der Stirnfläche des Kupplungskontaktträgers, die das Verstecken mit anderen Codierungen verhindert.

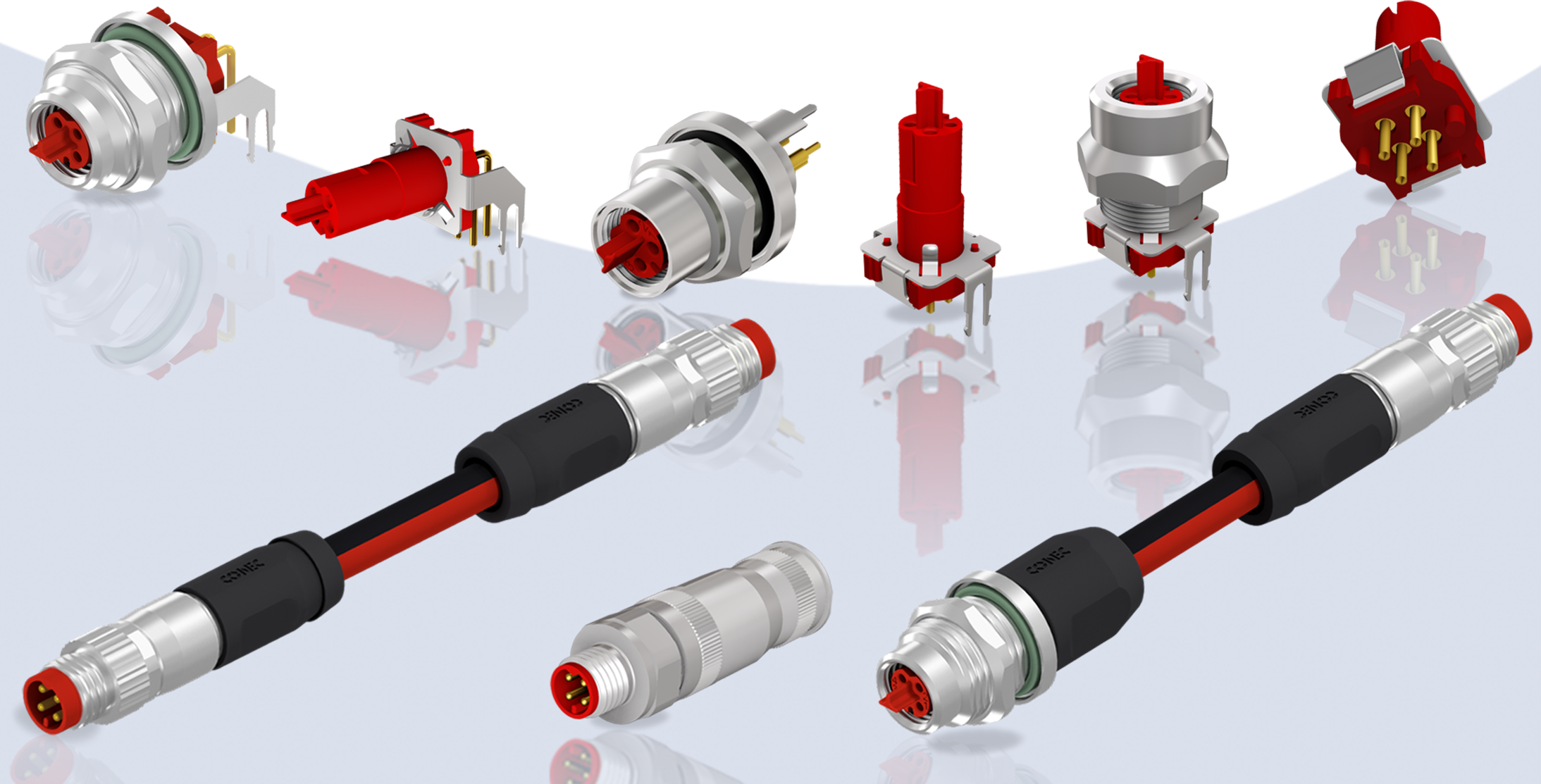

Steckverbinder umspritzt

Momentan hat CONEC geschirmte umspritzte Bauformen mit der Kabelqualität GBX, PUR, UL Cat 5e 4xAWG22, in den Standardlängen im Angebot.
Bei der 100-MBit-Geräteanschaltung werden fast ausschließlich Stecker-Stecker-Verbindungsleitungen eingesetzt.

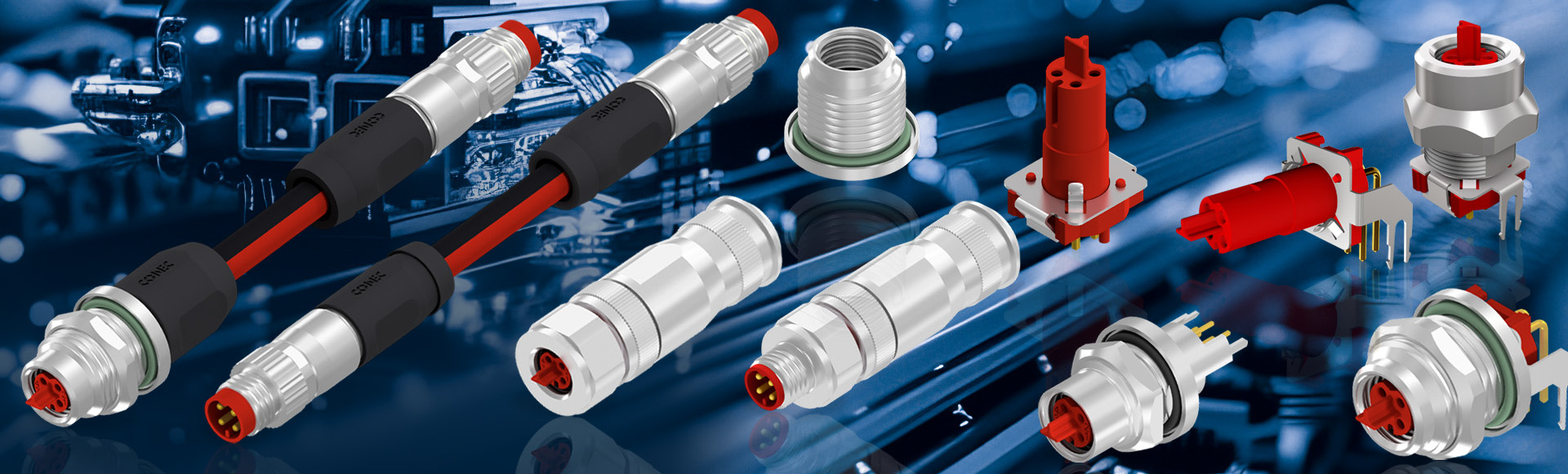

Steckverbinder konfektionierbar

Bei den konfektionierbaren Steckverbindern stehen axiale Kupplungs- und Steckervarianten zur Verfügung, wahlweise mit Schraubanschluss (Kupplung) oder Crimpanschluss (Kupplung, Stecker).

Flansche für die direkte Leiterplattenmontage

Hier steht ein umfangreiches Lieferprogramm für den Geräteanschluss zur Verfügung, so dass für den Anwender viele variable Einbaumöglichkeiten bestehen. ▪ ds
