Standard-Filteranschlüsse sind normalerweise als Tiefpassfilter konfiguriert, da Tiefpassfilter
niederfrequente Signale durchlassen, aber Signale oberhalb der Grenzfrequenz dämpfen. Hierfür bietet CONEC standardmäßig den sogenannten C-Filter an. Bei diesem einstufigen
Tiefpassfilter ist jeder Kontakt des Steckverbinders mit einem Kondensator zum Gehäuse verbunden. Je
nach Anforderung gibt es weitere Varianten, wie den zweistufigen LC- und den dreistufige PI-Filter,
die in verschiedenen Konfigurationen ebenfalls im Standardprogramm verfügbar sind. Der Unterschied
der verschiedenen Filterausführungen besteht in der Performance. Bei einem weiten Abstand von
Nutzsignal- und Störfrequenz reicht oftmals ein einstufiger C-Filter zur Lösung des EMV-Problems.
Filtersteckverbinder lassen sich nachrüsten
Wird der Abstand von Nutz- und Störsignalfrequenz kleiner, kommen mehrstufige Filterkonfigurationen zum
Einsatz. Die Anschlussmaße der CONEC Filtersteckverbinder sind in der Regel kompatibel mit ungefilterten
Steckverbindern. Somit besteht auch die Möglichkeit, Systeme nachträglich ohne großen Aufwand um gefilterte
Schnittstellen zu erweitern.
Anwendung finden diese Filtersysteme oft in der Medizintechnik oder einer störanfälligen Umgebung. CONEC

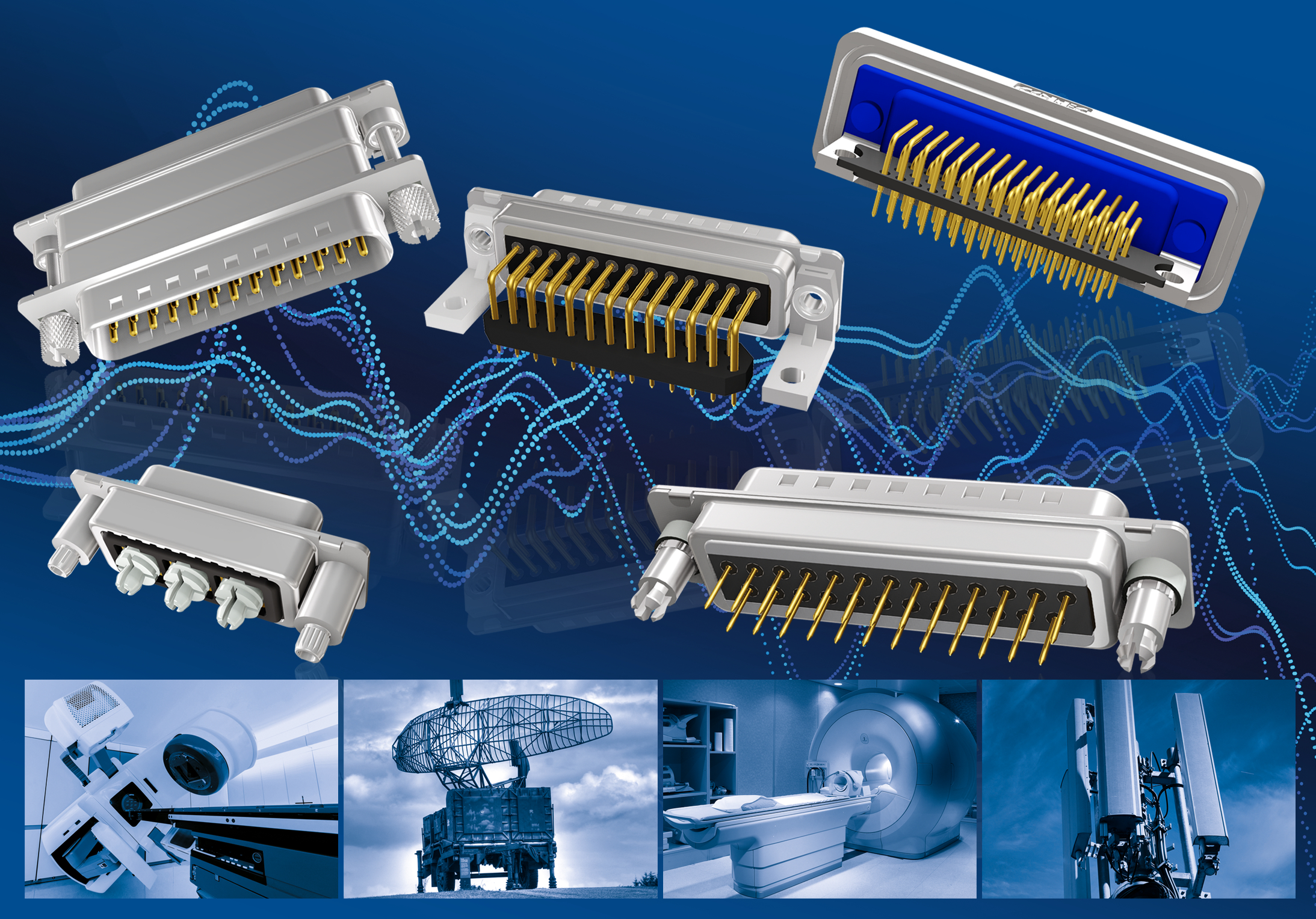

bietet eine große Vielfalt an D-SUB-Steckverbindern mit integrierter Filtertechnologie an. Diese
Steckverbinder sind in verschiedenen Ausführungen erhältlich, darunter der Standard-D-SUB-Filter
als C-, LC- und PI-Filter. Die Kapazitätswerte für diese Filter betragen 370 pF, 830 pF und
1300 pF. Zusätzlich gibt es die Möglichkeit des D-SUB Filter Combination, der ausschließlich
als C-Filter verfügbar ist.
Für Anwendungen, die eine besonders robuste mechanische Schnittstelle erfordern, bietet CONEC
auch IP67-D-SUB-Filtersteckverbinder an. Diese bieten zuverlässigen EMV- und IP67-Schutz. Die
integrierten Filter dieser Steckverbinder sind mit Kapazitätswerten von 180 pF, 370 pF, 830 pF
und 1300 pF erhältlich.
Weitere Kapazitätswerte und spezielle Kundenapplikationen können auf Anfrage erstellt und angeboten werden.
▪ ds
Vorteile
- Filterung direkt an der Schnittstelle
- Kein PCB-Redesign nötig
- Filter-Adapter zur Nachrüstung bestehender Systeme
- Bis zu dreistufige Tiefpassfilter
- Selektive Filterung
- Mischkapazitäten
- Niedrigmagnetische Versionen
- Platzersparnis auf der Leiterplatte
Anwendungsfelder
- Industrielle Schnittstellen
- Medizintechnik
- Telekommunikation
- Prüf- und Diagnosegeräte
- Spannungsversorgungen
- Militär
