Dies hat den Vorteil, dass die Rastbolzen nicht verloren gehen können und auch nicht in einem
zweiten Arbeitsgang montiert werden müssen. Die Steckverbinder sind direkt nach der Bestückung
auf die Leiterplatte einsetzbar.
Die andere Variante ist ein Kit zur nachträglichen Montage am Steckverbinder bei Hinterwandinstallationen
oder zur Nachrüstung bestehender Systeme, zur Verwendung mit der CONEC SnapLock Haube.
Die Verrastung des Verriegelungsmechanismus wird durch ein hör- und spürbares Klicken signalisiert. Mit
einer hohen Haltekraft wird eine sichere Verriegelung der Steckverbindung für viele Anwendungsgebiete
bereitgestellt.

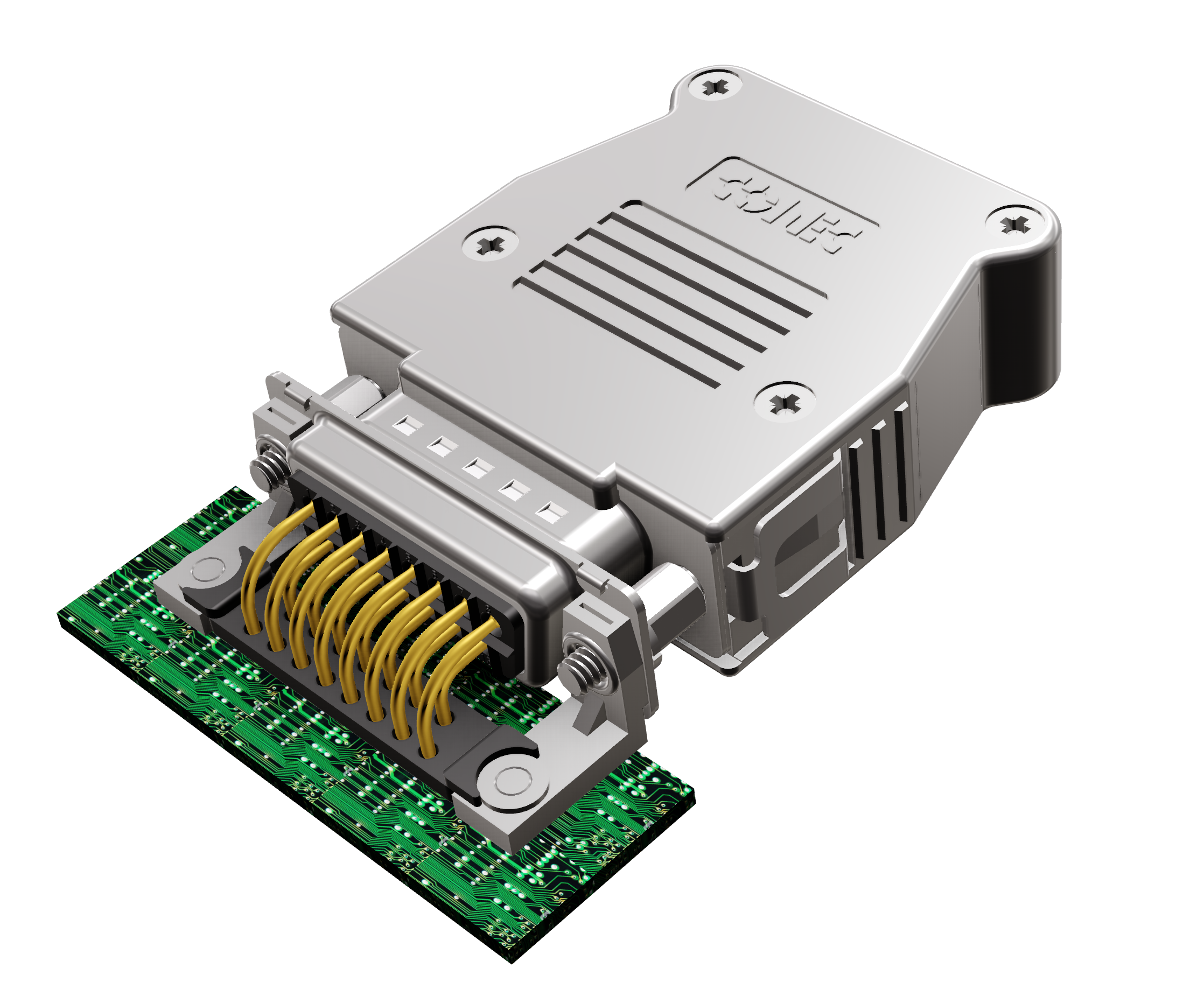

SnapLock Haube mit Nachrüst-Kit, Bolzen und Steckverbinder mit gewinkelten Lötstiften
Die Kunststoffhauben sind in den Baugrößen 1 bis 5 in metallisierter oder schwarzer Ausführung
verfügbar. Das Material ist flammhemmend nach UL 94 V0. Neben den Hauben werden auch entsprechende
D-SUB-Steckverbinder (9- bis 50-polig) mit integriertem Rastbolzen angeboten. Hierbei wird der
Rastbolzen mit dem Steckergehäuse verpresst und ist somit unverlierbar. Des Weiteren besteht
die Möglichkeit einer Haube-zu-Haube-Verbindung. Diese wird mittels Verbindungsbolzen-Kit umgesetzt. Über
ein Kunststoffplättchen kann die Verbindung einseitig gegen Lösen (über eine Verriegelungsplatte pro Seite)
gesichert werden.

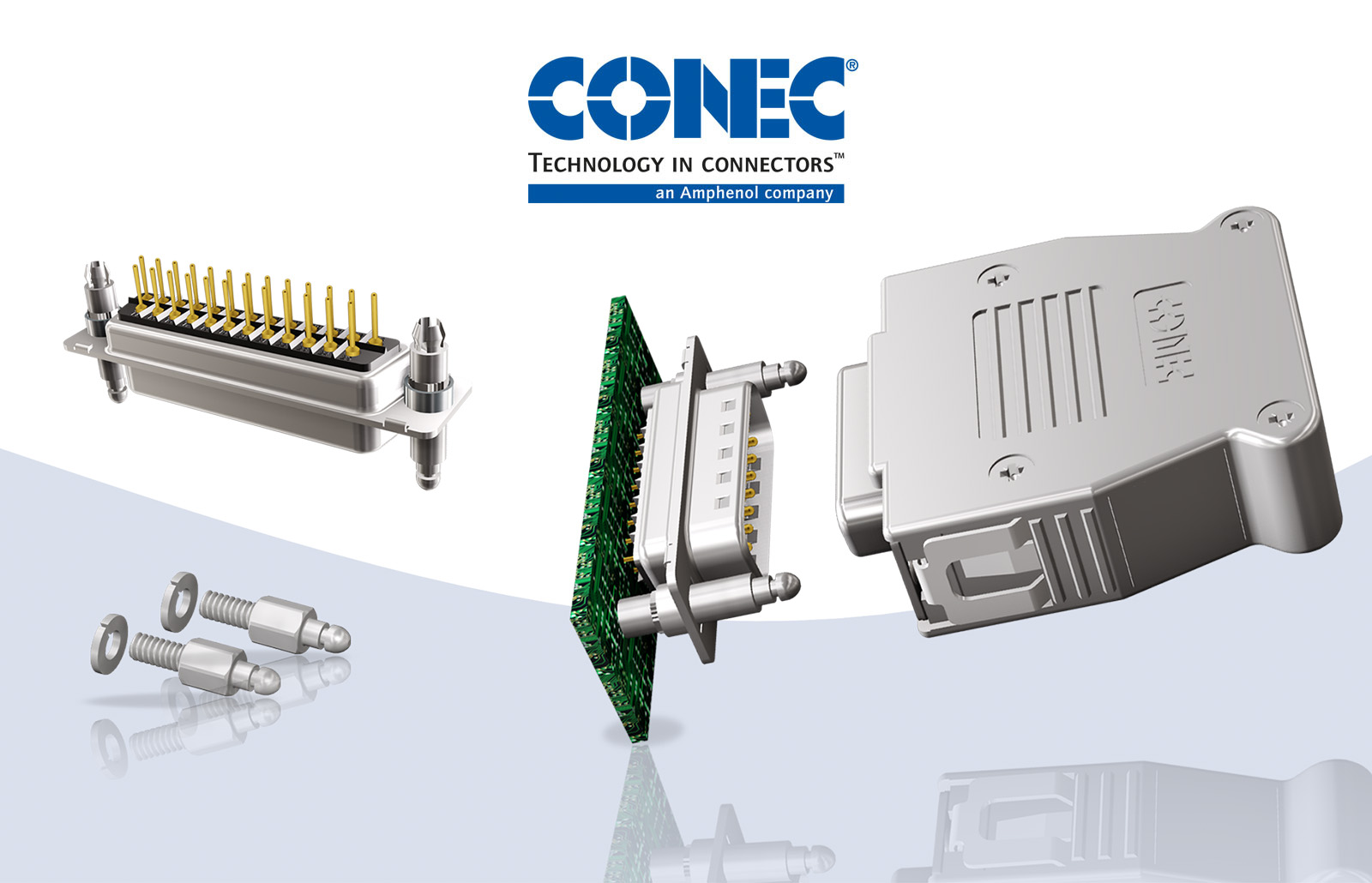

Eine weitere Ergänzung ist das Nachrüst-Kit für vorhandene D-SUB-Systeme mit Gewindeeinsatz
UNC 4-40. Das Kit besteht aus zwei Rastbolzen mit Unterlegscheiben.
▪ ds
Vorteile
- Schnelle und einfache Ver- und Entriegelung
- Sichere Verriegelung/hohe Haltekraft
- Schneller montierbar als Standard-Schraubverriegelung
- Schock- und vibrationsfest
- Ausführung in Kunststoff schwarz und Kunststoff metallisiert
- Gerade und seitliche Kabeleingänge
- Haube zu Haube-Verbindung mittels Verriegelungs-Kit
- Steckverbinder mit integriertem Bolzen
- Integrierter Bolzen unverlierbar
- Kit für Hinterwandmontage und Nachrüstung bestehender Systeme
Anwendungsfelder
- Antriebstechnik
- Automatisierungstechnik
- Gehäuse-Geräteanschluss
- Kommunikationstechnik
- Maschinenbau
- Prozessautomation und Steuerungstechnik
- Transporttechnik

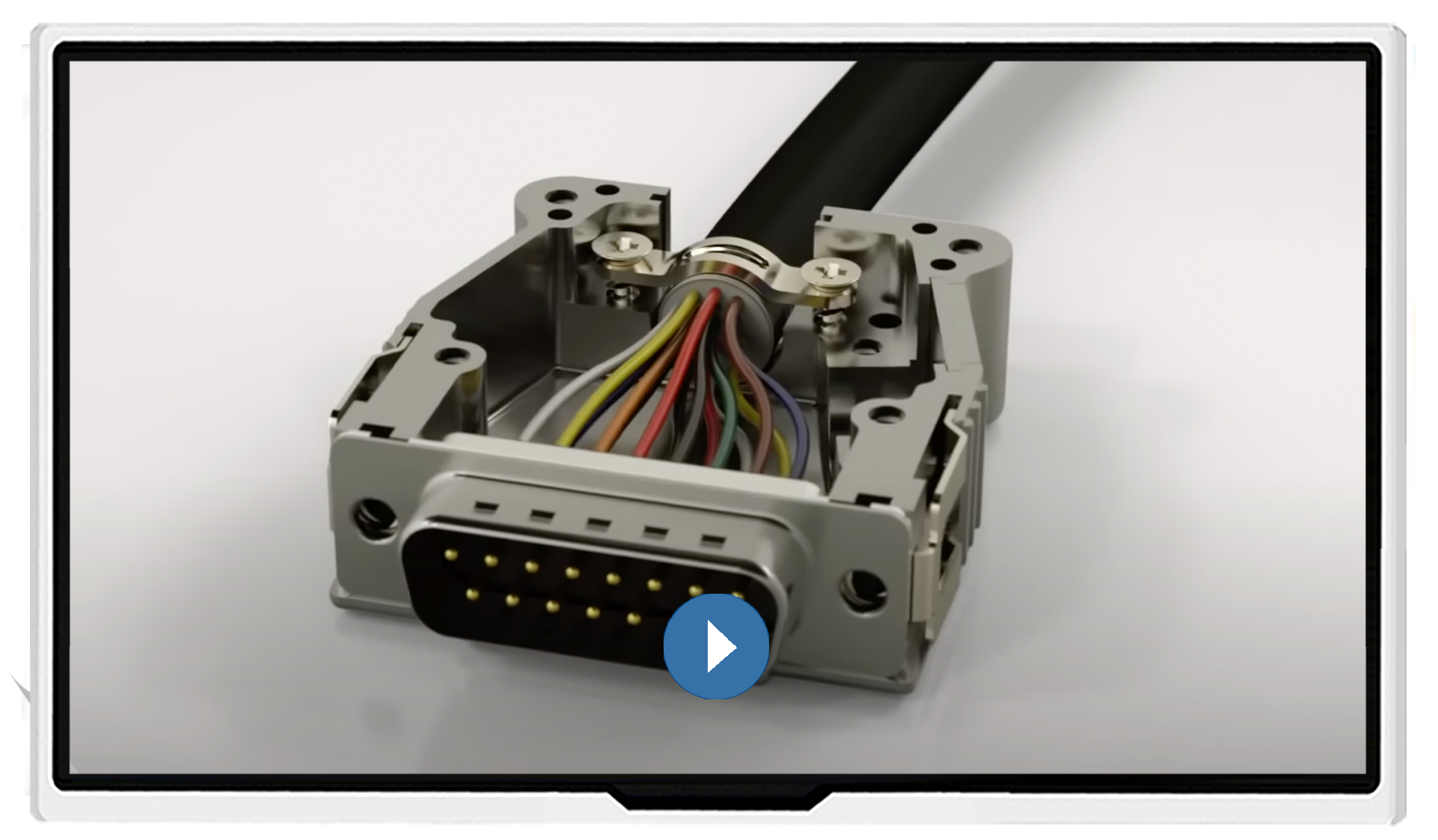

Video: CONEC SnapLock
