Robuste 20 W DC-DC-Wandler und 18:1-Ultra-Weitbereichs-Eingang

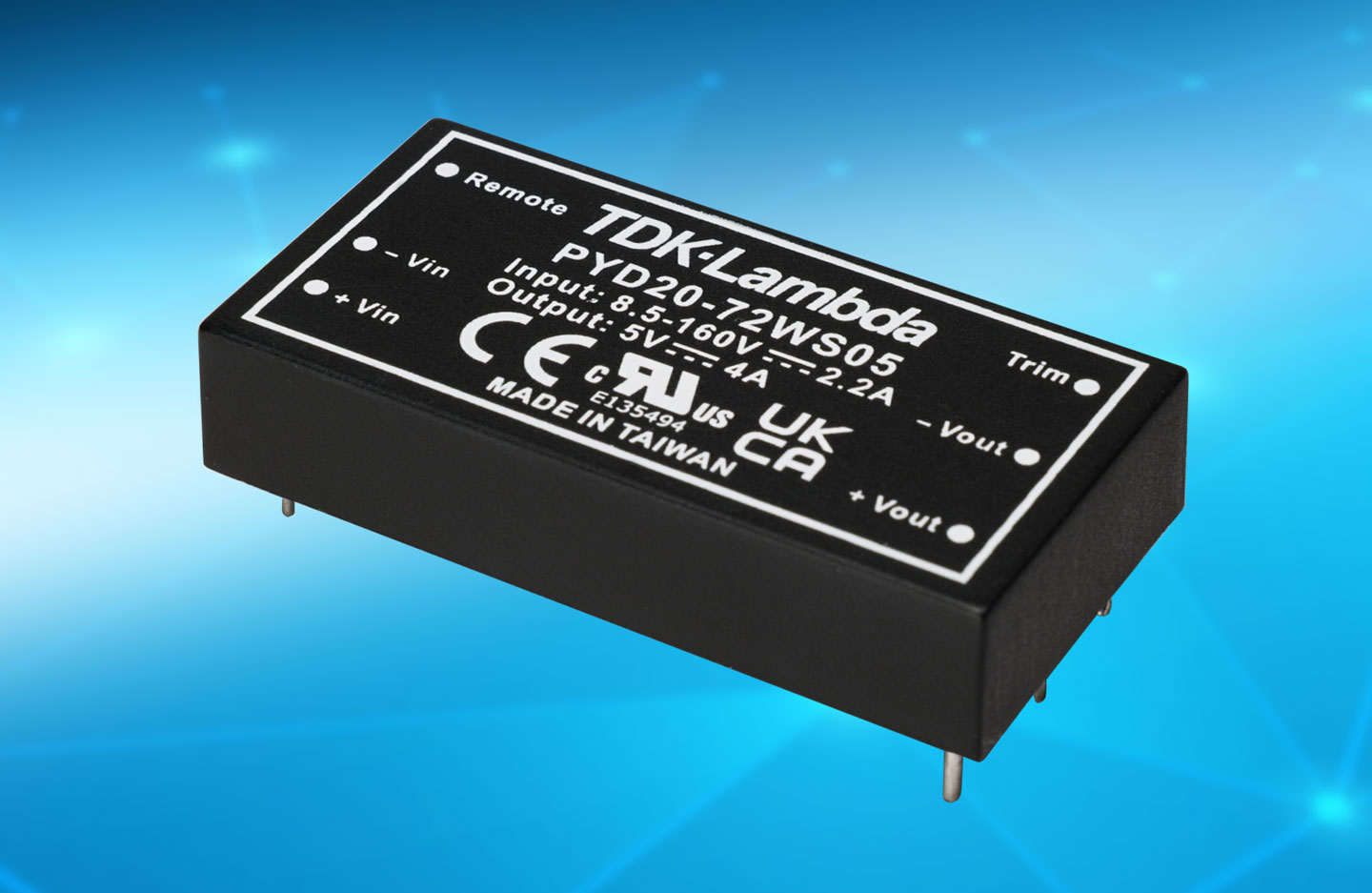

Die TDK Corporation präsentiert die 20 W DC-DC-Wandlerserie PYD20 von TDK-Lambda, die für Industrie- und Bahnanwendungen geeignet ist. Die leiterplattenmontierbaren Wandler verfügen über einen ultraweiten Eingangsbereich von 8,5 bis 160 Vdc (18:1) und sind in einem Gehäuse im Industrieformat 2 x 1 Zoll mit den Abmessungen 50,8 x 25,4 x 10,2 mm (L x B x H) eingebaut.
Power
Die Wandler sind silikonvergossen, um ein hohes Maß an Schock- und Vibrationsfestigkeit zu gewährleisten, was für Anwendungen gemäß EN 50155, der Norm für elektronische Geräte in Schienenfahrzeugen, von Vorteil ist. Zu den Anwendungsbereichen gehören auch Industrie- und Messgeräte, die von einer Gleichspannungsquelle oder einem batteriegestützten System versorgt werden.

One-fits-most-Wandler mit hoher Isolationsfestigkeit

Die PYD20-Serie ist verfügbar in drei Modellen mit Einzelspannungen von 5 V, 12 V und 15 V, die in einem Bereich von -20 bis +10 Prozent einstellbar sind und in drei Modellen mit Doppelspannungen von ±12 V, ±15 V und ±24 V. Die Doppelspannungen sind nicht einstellbar, eignen sich aber auch für Einzelspannungen mit 24 V, 30 V oder 48 V. Alle Modelle sind mit einem Überstrom-, Ausgangsüberspannungs- und Übertemperaturschutz ausgestattet. Ein Eingang für Remote on/off ist Standard. Die Serie hat einen Wirkungsgrad von bis zu 90 Prozent und kann bei einer Gehäuseplattentemperatur von -40 °C bis +105 °C betrieben werden, wobei bei hohen Umgebungstemperaturen ein Derating erforderlich sein kann.
Die Isolation zwischen Eingang und Ausgang beträgt 3.000 Vac. Die PYD20-Serie ist nach den Sicherheitsstandards IEC/UL/CSA/EN 62368-1 mit den CE- und UKCA-Zeichen für die Niederspannungs- und RoHS-Richtlinien zugelassen.
In Verbindung mit einem typischen Testaufbau wurde die PYD20-Serie auch auf die Einhaltung der Bahnnorm EN 50155 geprüft. ds
