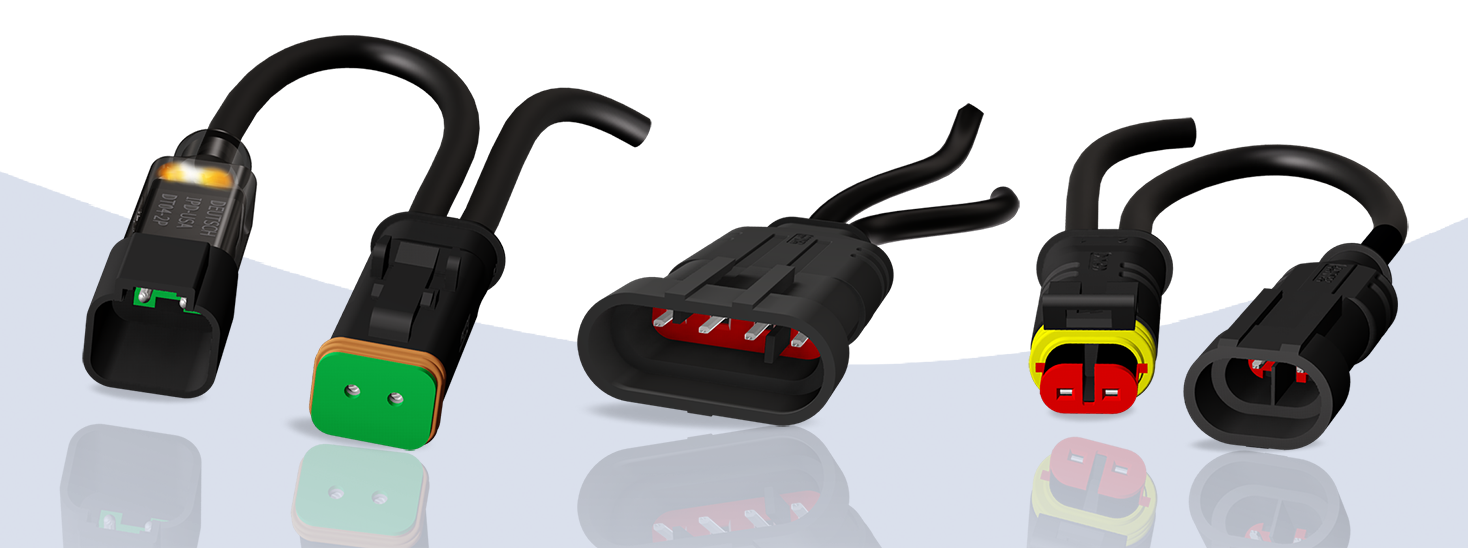

Ventilsteckverbinder DT und Superseal mit doppeltem Kabelausgang

Die neuen Ausführungen der Ventilsteckverbinder von CONEC werden meistens als Y-Verteiler zur Verteilung von Signalen und Energie, mit variablen Leitungslängen und der Möglichkeit, unterschiedliche Steckverbinder nach Kundenbedarf an den Leitungsenden zu konfektionieren, eingesetzt.
Oftmals werden die Ausführungen mit doppeltem Kabelausgang auch in Daisy-Chain-Anwendungen mit mehrfach kaskadierten Steckverbindern verwendet, um zum Beispiel Ventile über einen CAN-Bus anzusteuern. Die Option, Signale und Energie in dem Steckverbinder auf zwei weitere zu verteilen, erlaubt es, Systeme kompakter zu bauen und somit Bauraum einzusparen.
Die Ausführung mit Doppelausgang wird mit einer PUR-Leitung und einem Litzenquerschnitt von 0,75 mm² in der Länge 1 m angeboten. Der Doppelausgang ist aktuell bei den 2-, 4- und 6-poligen Ausführungen DT (Buchsen- und Stiftkontaktausführung), sowie 2- und 3-pol. Buchsenkontaktausführung und 3- und 4-pol. Stiftkontaktausführung Superseal umgesetzt.
Verbindungstechnik
Auf Anfrage sind weitere Kombinationen möglich, beispielsweise einfache Y-Verbindungsleitungen mit Steckverbindern gleicher Art sowie Kombinationen mit verschiedenen Steckverbindertypen.

Schutzart IP67 / IP69K

Zusätzlich zu den Ausführungen mit doppeltem Kabelausgang hat CONEC Ausführungen als Abschlusskappe für die DT- und Superseal-Serie realisiert, die ungenutzte Steckverbinder nicht nur vor Verschmutzungen schützen, sondern zusätzlich die Schutzart nach IP67 / IP69K erfüllen.
Die Bohrung am Kappenende bietet die Möglichkeit, ein Befestigungsband anzubringen und so die Kappen unverlierbar zu machen. Standardmäßig sind die Kappen ohne Kontakte und zusätzlicher Beschaltung ausgeführt.
Optional können in die Abschlusskappen Widerstände und Kurzschlussbrücken integriert werden. So können beispielsweise Abschlussstecker für CAN-Bus-Systeme und auch Steckverbinder zur Kodierung realisiert werden. Vorhandene Befestigungsoptionen, die an das Steckergehäuse gesteckt werden, können bei den Ausführungen mit Doppelausgang und als Abschlusskappe weiterhin verwendet werden. ds
