Power-Übertragung
aus einer Hand

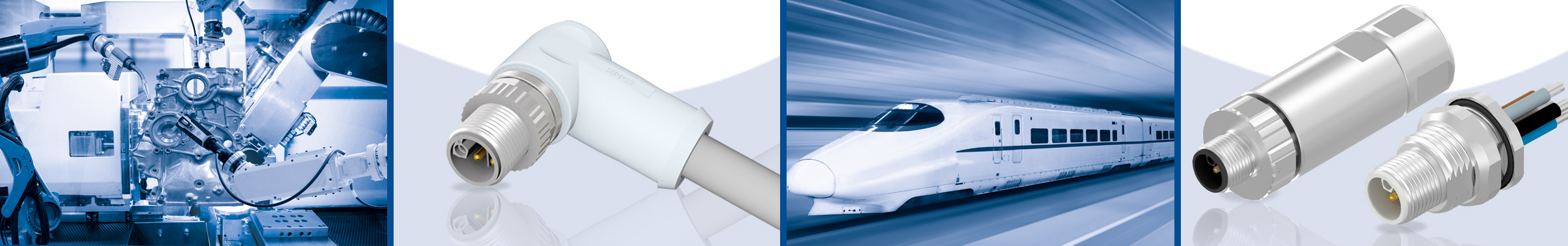

Die Miniaturisierung in der Automation führt dazu, dass Feldgeräte und Steuerungen immer kleiner werden. CONEC bietet ein umfangreiches Portfolio L-codierter M12x1-Steckverbinder an, um die Übertragungsstrecke von einem im Feld installierten Gerät und der zugehörigen Verarbeitungs-Unit vollständig mit CONEC Steckverbindern abzubilden und dabei neben Signalen und Daten auch Leistung zu übertragen.
Verbindungstechnik

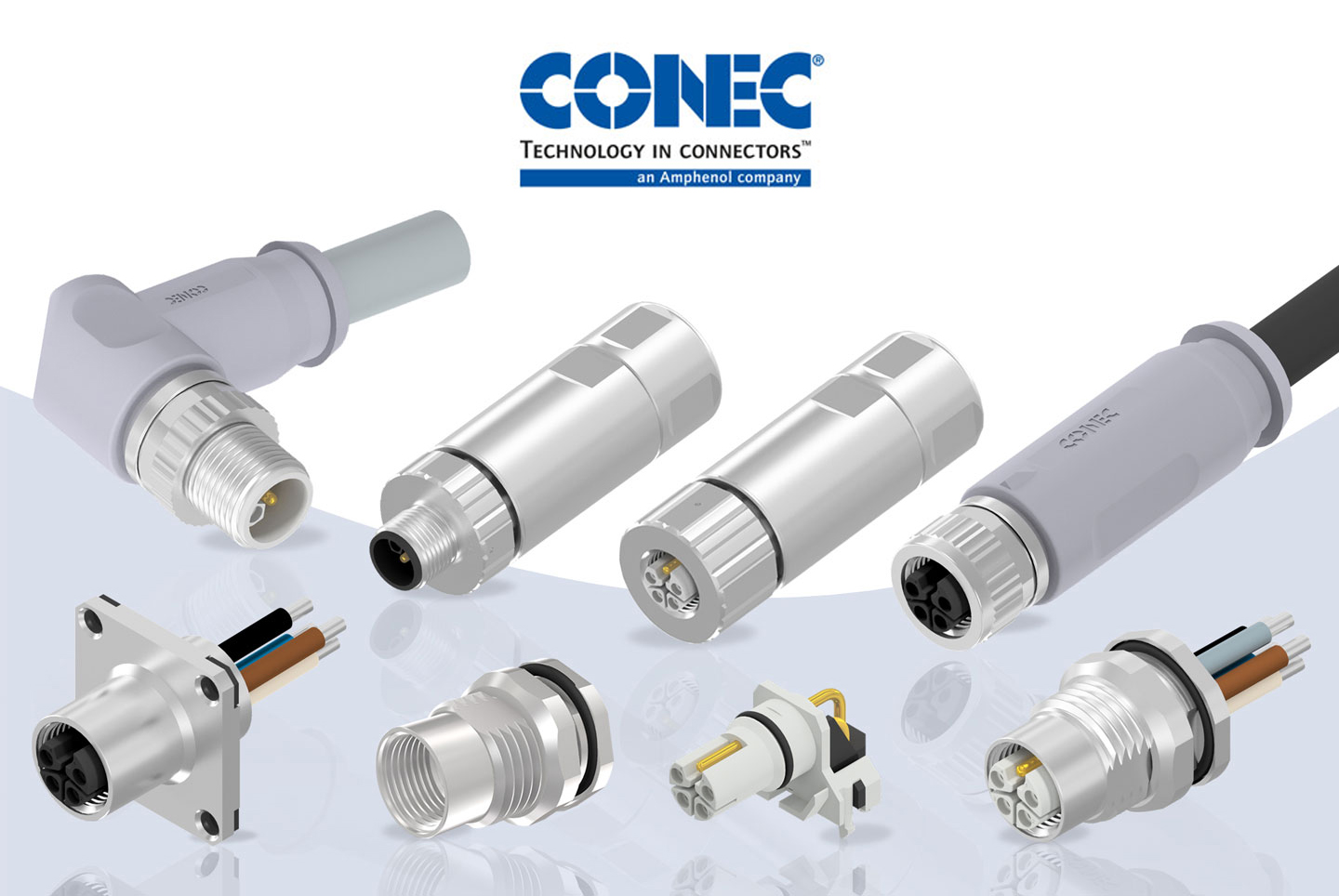

Neben den bereits vorgestellten L-codierten THR-Varianten gehören geräteseitig verschiedene Litzenflansche zum Sortiment. Für maximale Flexibilität auf der Anschlussseite werden feldkonfektionierbare Steckverbinder axial angeboten. Umspritzte Steckverbinder, axial und gewinkelt, runden das Portfolio ab.

Umspritzte Steckverbinder

Die fertig umspritzten Anschluss- oder Verbindungsleitungen sind einbaufertig konfektioniert und durch die widerstandsfähige TPU-Umspritzung optimal gegen Umwelteinflüsse und Manipulationen geschützt.
Der Bauraum dieser axialen oder auch gewinkelten Ausführungen ist minimal gehalten. Im Vergleich zu 7/8-Zoll-Steckverbindern benötigen die umspritzten M12 L-codierten Steckverbinder 30 Prozent weniger Bauraum. Aufgrund der hohen Stromtragfähigkeit von 16 A bei einem Litzenquerschnitt von 2,5 mm² können sie auch über eine miniaturisierte Schnittstelle die Energieversorgung von Geräten sicherstellen. Der Anwender spart somit Platz und hat eine größere Freiheit bei der Gestaltung seiner Geräteapplikationen und Verkabelung.

Einbauflansche

Die Flanschsteckverbinder für die Gerätemontage gibt es in unterschiedlichen Ausführungen. Möglich ist die Montage von vorne durch das Gehäusepanel und die Montage von hinten. Schlüsselflächen sorgen dabei bei Bedarf für einen Verdrehschutz im Gehäuse. Derzeit gibt es axiale Flansche mit Litzenanschluss in Stecker- und Kupplungsausführung und gewinkelte Leiterplattenflansche in Kupplungsausführung zur direkten Leiterplattenmontage.

Konfektionierbare Steckverbinder

Zur Verfügung stehen axiale Kupplungs- und Steckervarianten. Dank maximalem Anschlussquerschnitt von 2,5 mm² und extrem geringen Platzbedarf (Außendurchmesser lediglich 23 mm) kann mit diesem Steckverbindersystem die maximale Leistung übertragen werden. Konfektionierbare Steckverbinder und Einbauflansche mit Litze sind gemäß Bahnzulassung nach DIN EN 45545-2:2016 R24 (Brennbarkeit) und IEC 61373:2010-10 (Schock/Vibration) geprüft. Alle Varianten erfüllen den Schutzgrad IP67 im gesteckten und verschraubten Zustand. Die Serie M12x1 L-Codierung ist nach IEC 61076-2-111 genormt. ds
