Combination D-SUB-Steckverbinder bieten in diesem Zusammenhang die Möglichkeit, eine bewährte Bauform mit neuer
Funktionalität auszustatten. Dies geschieht durch den Einsatz unterschiedlicher Kontaktarten, ohne das sich
Form, Größe und Einbaumaße des Steckverbinders an sich ändern müssen.
Durch den Einsatz von Hochstromkontakten kann die Stromversorgung des Gerätes ohne eine zusätzliche
Schnittstelle für die Energieeinspeisung realisiert werden.
Hochspannungskontakte ermöglichen Betriebsspannungen

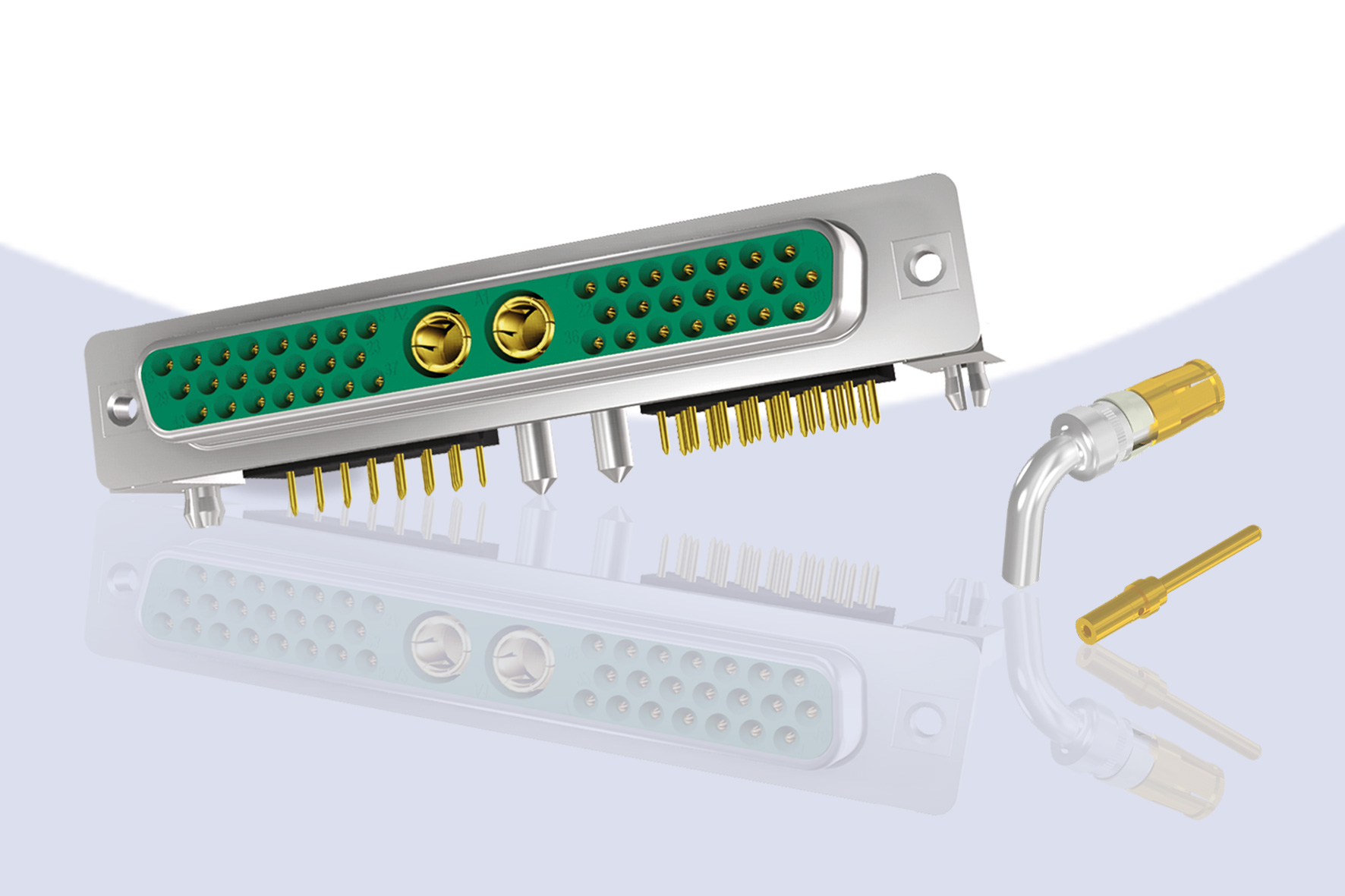

bis zu 2,8 kV. Eine schnelle Signalübertragung über geschirmte Koaxialleitungen wird mit dem Einsatz spezieller
Koaxialkontakte erreicht.

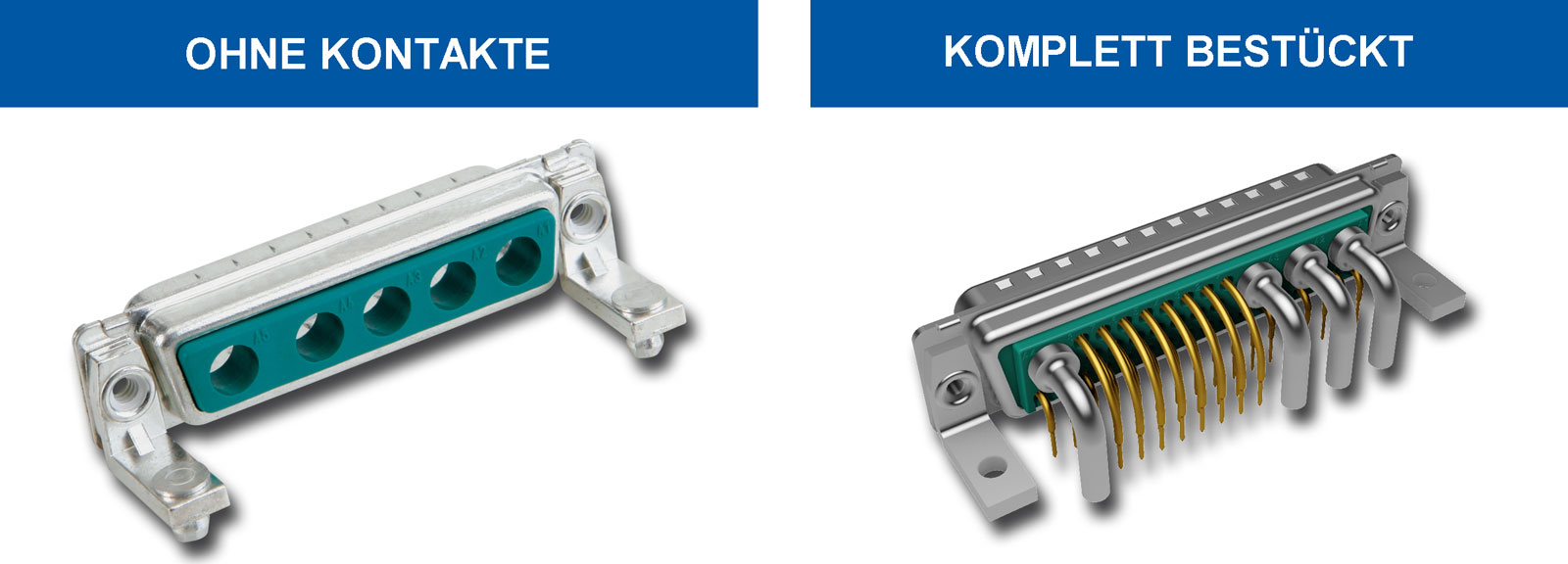

Bauformen für Steckverbinder ohne Signalkontakte sind: 2W2C, 3W3, 3W3C, 5W5 und 8W8.
Mit fünf Gehäusegrößen und

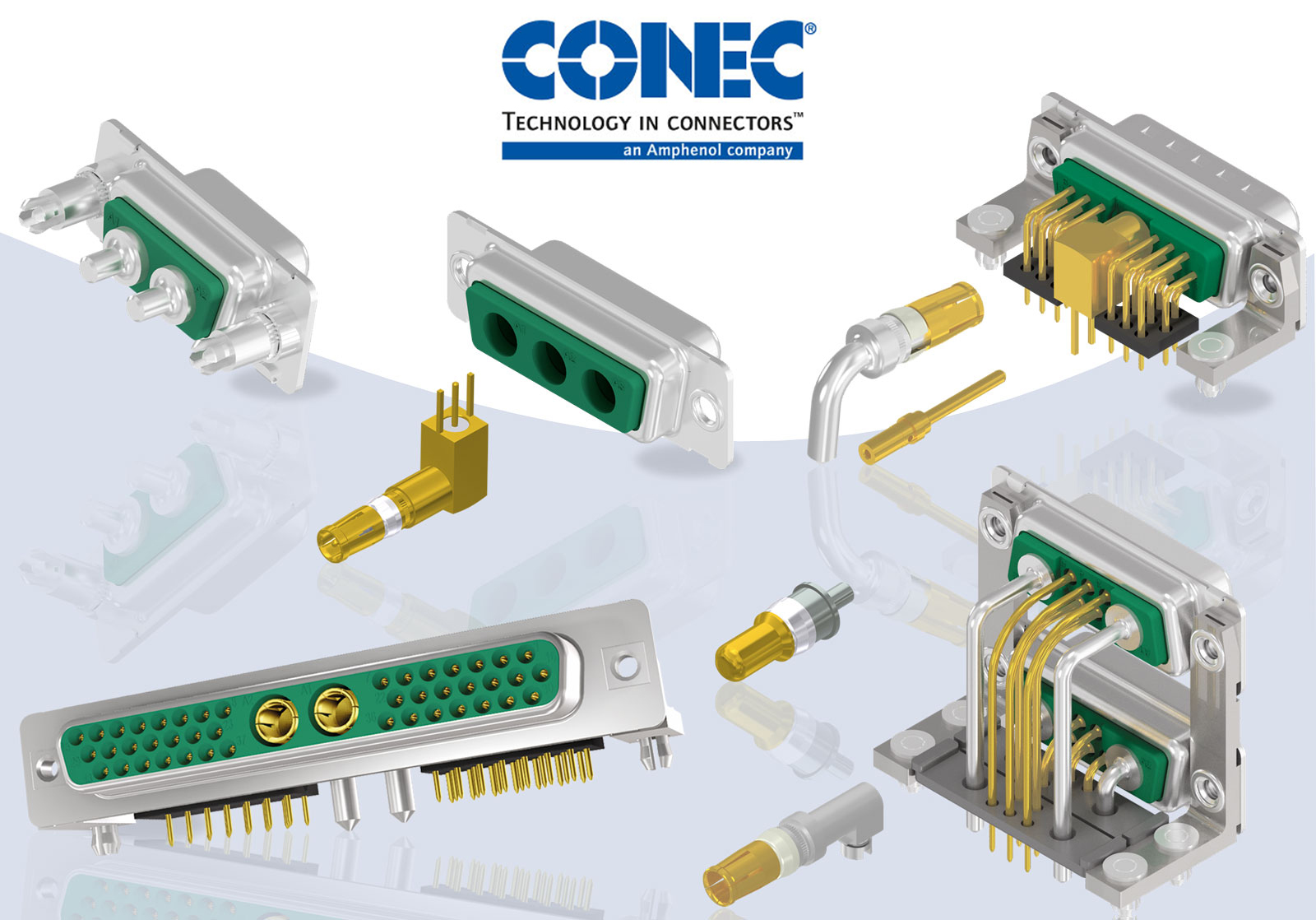

verschiedenste Kombinationsvarianten mit Hochstrom-, Power- und Koaxialkontakten bieten CONEC D-SUB-Combination-Steckverbinder eine größere Flexibilität als sonst am Markt üblich. Die möglichen Montagearten sind:
Durchgangsloch 3 mm, Innengewinde M3, Innengewinde 4-40 UNC, Befestigungswinkel, Abstandsbolzen, PCB-Clip.
▪ ds
Vorteile
- 5 Gehäusegrößen
- Stromstärke Power-Kontakte bis 40 Ampere
- Koax-Kontakte 50/75 Ohm
- Hochspannungskontakte: bis 2,8 kV
- vielfältige Montageoptionen
Anwendungsfelder
- Maschinenbau
- Medizintechnik
- Luft- und Raumfahrttechnik
- Militär
- Prüf- und Messtechnik
- Telekommunikationstechnik
