Industrial-Ethernet-Steckverbinder für Übertragungsraten bis zu 100 Mbit/s

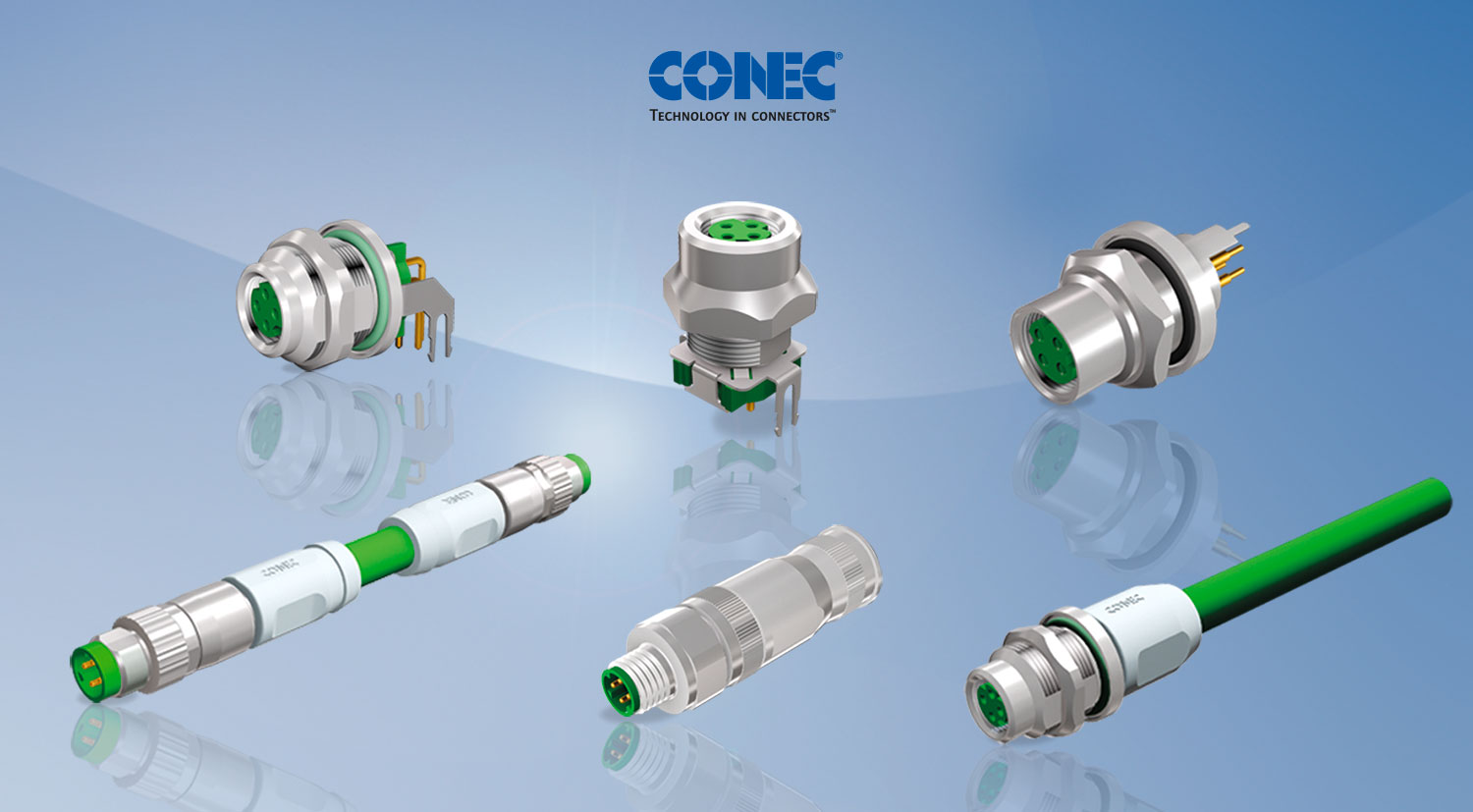

CONEC präsentiert D-codierte M8x1-Steckverbinder, die den IEC-Standard 61076‑2‑114 für die Datenübertragung
via
Industrial-Ethernet erfüllen. Das Polbild ist angelehnt an die M12x1 D-Codierung und verhindert ein
Verstecken
mit allen anderen am Markt befindlichen M8x1-Codierungen.
Die Industrial-Ethernet-Übertragung wird bei der M8x1 D-Codierung mit einem 4‑poligen M8x1-Steckverbinder in
Verbindung mit einer 360°-Schirmung und einer Standard-Ethernet-Leitung realisiert. Zusammen mit den auf 0,8 mm
Durchmesser geänderten Kontakten ermöglicht der Stecker eine Übertragungsrate bis zu 100 Mbit/s (Fast Ethernet).
Um eine durchgehende Feldverkabelung zu ermöglichen, hat CONEC folgende Komponenten entwickelt: Steckverbinder umspritzt, Steckverbinder konfektioniert und Flansche für die direkte Leiterplattenmontage. Derzeit sind geschirmte axial umspritzte Bauformen mit einer schleppkettentauglichen TPU-Leitung (4x AWG22) in Standardlängen im Portfolio.
Bei der 100-MBit-Geräteanschaltung werden fast ausschließlich Stecker-Stecker-Verbindungsleitungen eingesetzt. Bei den konfektionierbaren Steckverbindern stehen axiale Kupplungs- und Steckervarianten zur Verfügung, wahlweise mit Schraubanschluss (Kupplung) oder Crimpanschluss (Kupplung, Stecker). Flansche für die direkte Leiterplattenmontage gibt es in axialen, gewinkelten zweiteiligen und in axialen einteiligen Ausführungen.
Als Flansch-Sonderausführung steht die Version mit angespritzter Leitung und einem weiteren Steckverbindet an der Seite B, vorzugsweise M8x1 D-codiert zur Verfügung. ▪ ds
