Intelligente elektronische Haut

Kapazitiver Silikonkraftsensor SXTSC1 von Sateco

Mit der Tochterfirma Sateco XT AG geht Sateco neue Wege und erweitert das Portfolio der etablierten Schaltmattensysteme um den Silikonkraftsensor SXTSC1. Der Elastomersensor funktioniert nach dem kapazitiven Wirkprinzip und kann sowohl die Berührung als auch die Druckkraft kontinuierlich messen.

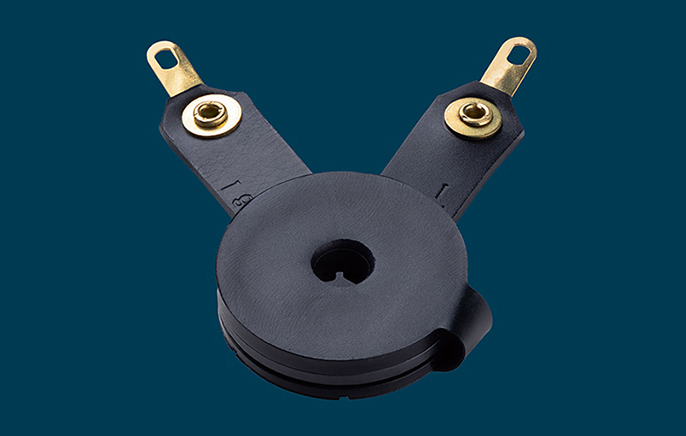

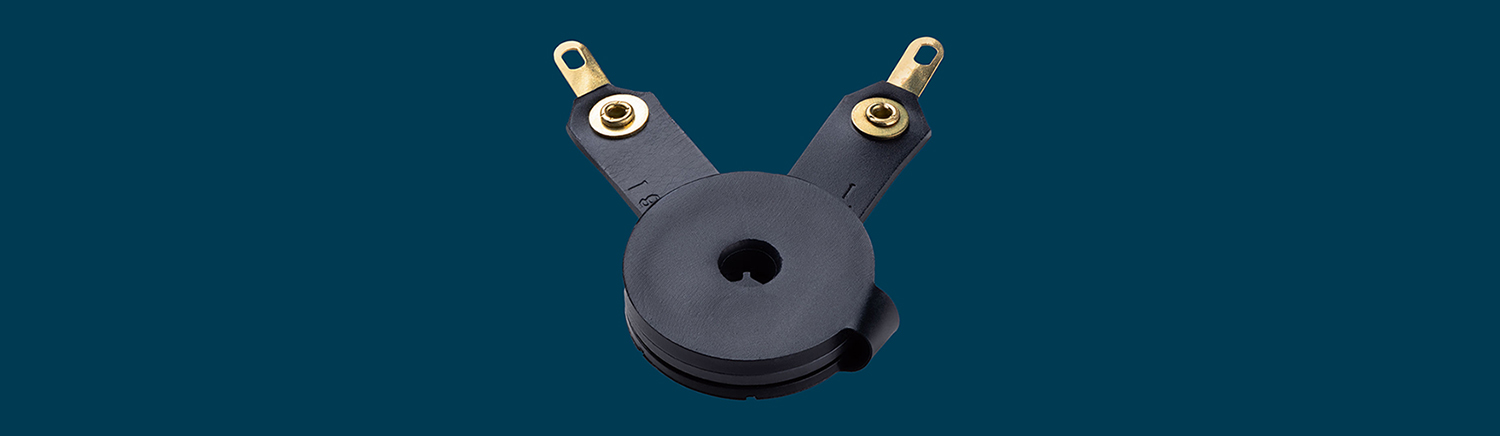

Den Silikonsensor SXTSC1 gibt es in verschiedenen Varianten.
Die Abmessungen können projektspezifisch angepasst werden

Den Silikonsensor SXTSC1 gibt es in verschiedenen Varianten. Die Abmessungen können projektspezifisch angepasst werden

Der Sensor ist weich und flexibel, kann dreidimensional geformt werden und eignet sich für verschiedenste Einsatzgebiete wie z. B. Robotik, Automobil, VR, AR, Gaming, Medizintechnik und allgemeine Industrie. Sowohl Grundfläche als auch Dimension des Sensors können frei gestaltet werden. Dadurch kann er gekrümmten Oberflächen beliebig angepasst und nahtlos zwischen Trägermaterial und Oberfläche integriert werden. Das ermöglicht die ergonomische Gestaltung von Eingabegeräten, Prothesen und Exoskeletten sowohl auf kleinen als auch großen Flächen.

Neuartige Bedien- und
Messsysteme realisierbar

Der Sensor vereint zwei Messfunktionen in einem Bauteil. Er kann die Näherung eines Körperteils auf kurze Distanz detektieren und auch dessen Krafteinwirkung präzise messen. Das hält den Verbund kompakt und ermöglicht prädiktive Bedien- und Messsysteme.
Silikon ist angenehm auf der Haut. Durch optionale Texturierung der Oberfläche kann der Tragekomfort weiter gesteigert werden. In Hinblick auf Lebensmittel ist Silikon chemikalienresistent und temperaturbeständig. Der Sensor als Messzelle mit elektrischen Anschlüssen kann ohne großen Aufwand außerhalb einer Leiterplatte direkt in die Oberfläche integriert werden.

Großer Temperaturbereich

Sein Elastomermaterial erspart zusätzliche Elemente zur mechanischen Dämpfung, Vorspannung und Toleranzkompensation. Das vereinfacht die Konstruktion und reduziert die Herstellkosten.
Dank Elastomermaterial ist der SXTSC1 robust, schock- und schlagresistent und gewährleistet auch in rauen Umgebungen bei hohen (+85 °C) und tiefen Temperaturen (-40 °C) eine lange Lebensdauer.
Muster inklusive Auswerteelektronik sind in einem Starter-Kit erhältlich und ermöglichen den raschen und unkomplizierten Start in die neue Technologie. ▪ ds

Jetzt mehr erfahren!

Übersicht kapazitiver Silikonkraftsensor

Special Sensors

Kleine Pixel für höhere Bildqualität

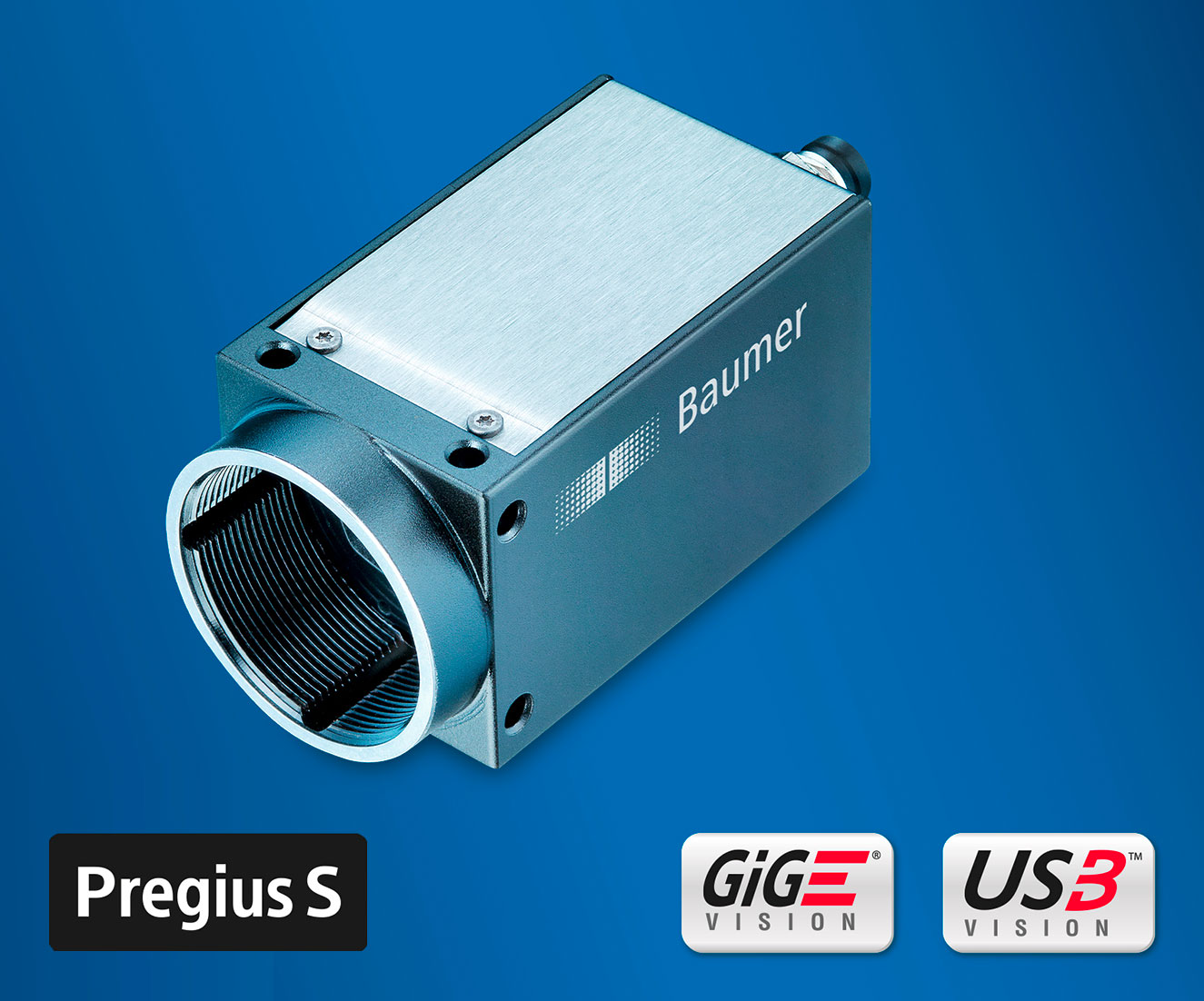

Kompakte 29×29-mm-Industriekameras mit Sony Pregius S Sensoren bis 24 MP

Baumer erweitert die CX-Serie um die vierte Sony CMOS-Sensorgeneration Pregius S bis 24 Megapixel Auflösung. Dank einer Pixelgröße von nur 2,74 µm und Backside-Illumination-Pixel-Architektur stehen in kompakter Bauform (29 × 29 mm) sehr hohe Auflösungen mit aufgezeichneter Bildqualität und verbesserter Empfindlichkeit für stabile Bildauswertungen zur Verfügung.

Mit den Industriekameras können in Fertigungsbetrieben beispielsweise im Rahmen von Qualitätskontrollen detaillierte Oberflächeninspektionen vorgenommen oder zunehmend kleine Objekte präzise vermessen werden.
Auch bereits bestehende Applikationen sind mit der höheren Auflösung ausstattbar, ohne Änderungen am mechanischen Setup vorzunehmen. Dank Global Shutter und kurzer Belichtungszeit können schnelle Objekte ohne Bewegungsartefakte sicher erfasst werden. So halten die CX-Kameras auch mit steigenden Produktionsdurchsätzen mit. Der Serienausbau startet mit dem 24-MP-Sensor IMX540 für die CX-Kameras. Die Serienproduktion der Kameras in den Auflösungen 5, 8, 12 und 20 Megapixel läuft gestaffelt an.

Hochauflösende
CMOS-Bildsensoren

Die Baumer CX-Kameraserie umfasst mit über 115 Modellen ein breites Sensorportfolio für branchenübergreifende Standardapplikation industrieller Bildverarbeitung. Die Standardvarianten im Format 29 × 29 mm bieten einen grossem Funktionsumfang sowie moderne Sony Pregius, Pregius S, STARVIS und Polarsens sowie ON Semiconductor PYTHON CMOS-Sensoren, um Anwendungen zukunftsorientiert zu realisieren.
Modelle mit standardkonformen Schnittstellen wie GigE Vision oder USB3 Vision, mit Precision Time Protocol (PTP) zur präzisen Zeitsynchronisation in Ethernet-Netzwerken, mit Polarisationssensor zur kompletten Erfassung des linearen Polarisationszustandes von Oberflächen sowie mit Global, Rolling oder Global Reset Shutter ermöglichen vielfältige Applikationslösungen.
Die CX-Kameras überzeugen mit sehr guter Bildqualität und hohen Bildraten – bei Verwendung einer ROI (Region of Interest) sogar mit weit über 1000 Bilder/s. Eine einfache Kameraintegration bei wechselnden Lichtverhältnissen wird dank Auto Features für Exposure, Gain, White Balance und Color Transformation sichergestellt. ▪ ds
