Robuste Steckverbinder
für harte Anforderungen

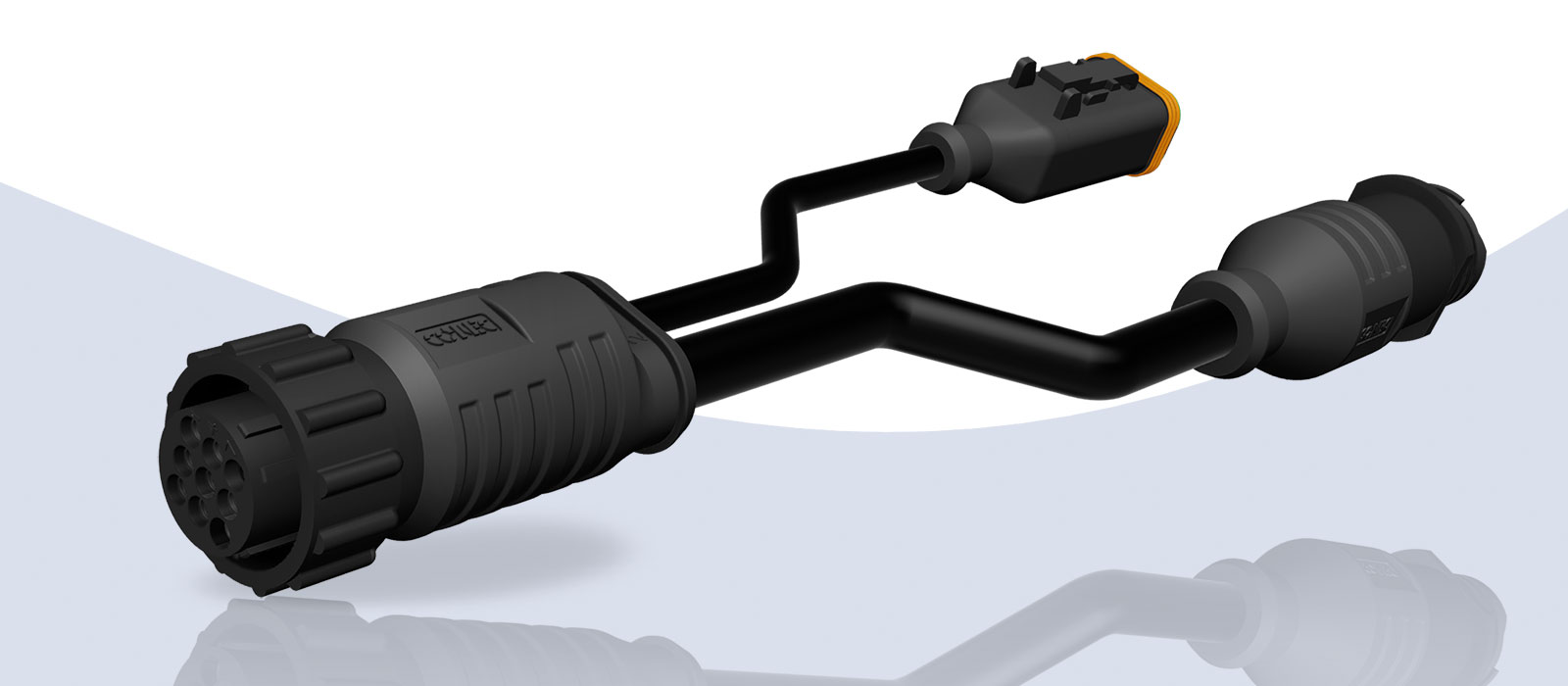

Die robusten Steckverbinder verfügen im Gegensatz zu den bisherigen Agrarsteckverbindern im CONEC Programm über eine Schraubverbindung mit positiver Verrastung und sind von der Baugröße her kleiner als beispielsweise Isobus-Steckverbinder. Es sind sowohl Ausführungen mit Einzel- und Doppelausgang für die Leitung als auch Abschlusskappen erhältlich. Die Ausführungen mit Doppelausgang werden zur Verteilung von Signalen und Energie als Y-Verteiler mit unterschiedlichen Steckverbindern und variablen Leitungslängen eingesetzt.
Mit dieser Option können Systeme kompakter aufgebaut und Bauraum eingespart werden. Auf Anfrage sind hier zusätzlich zu den Standardartikeln mit offenem Leitungsende verschiedenste Kombinationen möglich – zum Beispiel mit Doppelausgang.

Verschiedene Ausführungen möglich

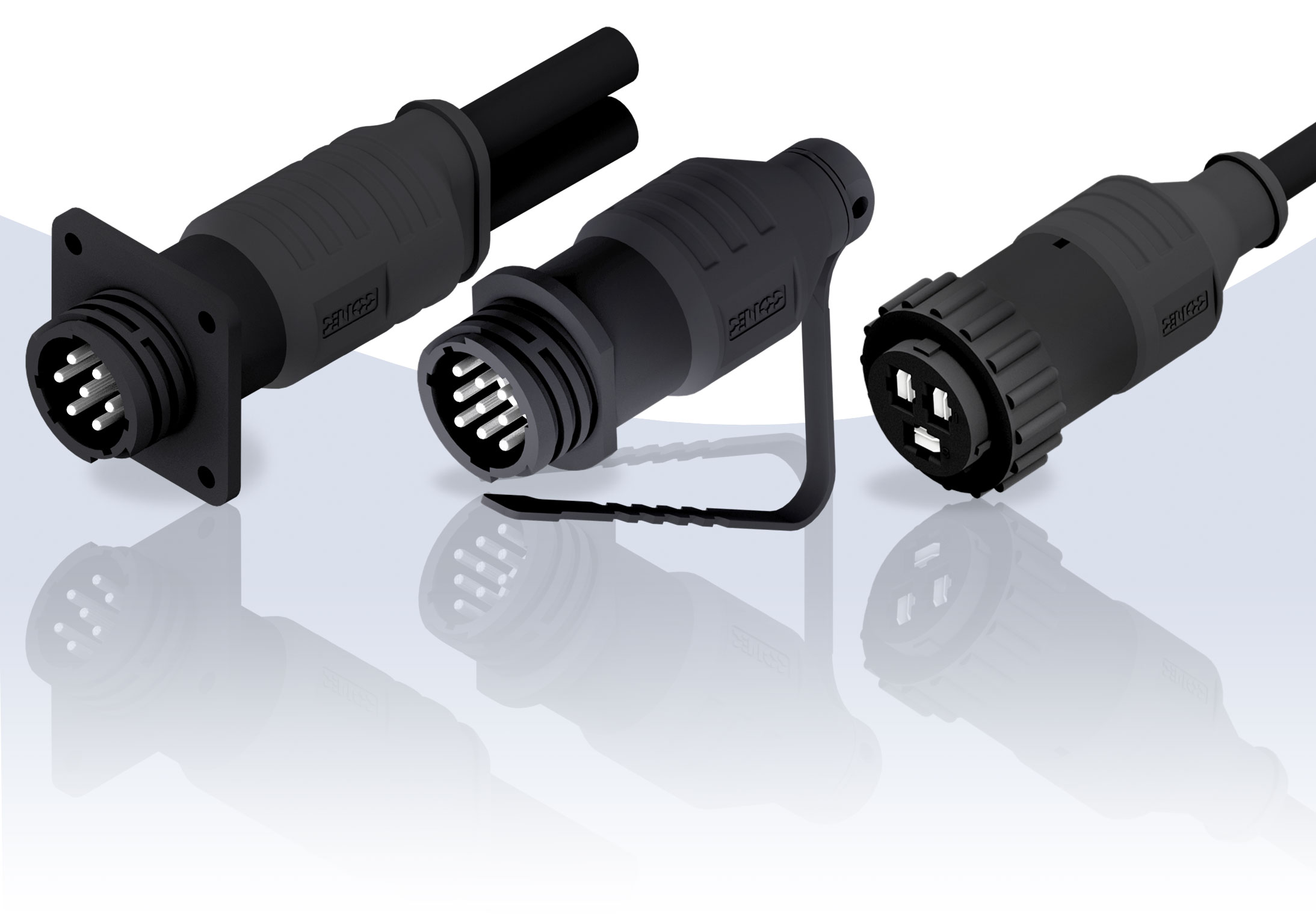

Neben den Ausführungen mit doppeltem Leitungsausgang hat CONEC ebenfalls Ausführungen als Abschlusskappe für die CPC-Serie umgesetzt. Diese schützen nicht nur ungenutzte Steckverbinder vor Verschmutzungen, sondern erfüllen im gesteckten Zustand auch die Schutzart IP67. Die Abschlusskappen werden standardmäßig mit einer Sicherungsschlaufe geliefert, mit welcher diese z. B. unverlierbar an der Leitung des Gegensteckers befestigt werden können.
Eine Bohrung am Ende der Kappen bietet hier zusätzliche Möglichkeiten der Befestigung für den Kunden, um z. B. die Abschlusskappe mit einem Stahlseil an einem Gehäuse zu befestigen.
Optional können in die Abschlusskappen Widerstände und Kurzschlussbrücken integriert werden. So können beispielsweise Abschlussstecker für CAN-Bus-Systeme und auch Steckverbinder zur Kodierung realisiert werden.
Vorhandene Befestigungsoptionen, die an das Steckergehäuse gesteckt werden, können bei den Ausführungen mit Doppelausgang und als Abschlusskappe weiterhin verwendet werden.

Beschaltung realisierbar

Standardmäßig sind die Kappen ohne Kontakte und zusätzlicher Beschaltung ausgeführt.
Optional können in die Abschlusskappen Widerstände und Kurzschlussbrücken integriert werden, um beispielsweise Abschlussstecker für CAN-Bus-Systeme und Steckverbinder zur Kodierung zu realisieren. Die Ausführungen der umspritzten CPC-Steckverbinderserie erfüllen mit Einzel- sowie Doppelausgang und als Abschlusskappe die Schutzart IP67 in gestecktem Zustand. ▪ ds
