Ein Industrie-PC ist nur so gut wie die Summe aller Teile

Industrie-PCs von compmall funktionieren in allen Umgebungen – in der Produktionshalle, in Baumaschinen, als Agrarroboter auf dem Feld oder als Hydraulikramme in der Wüste. Die modulare Bauweise erlaubt es, den Industrie-PC auf den jeweiligen Einsatzzweck anzupassen.
Industrie-PCs von compmall funktionieren in allen Umgebungen – in der Produktionshalle, in Baumaschinen, als Agrarroboter auf dem Feld oder als Hydraulikramme in der Wüste. Die modulare Bauweise erlaubt es, den Industrie-PC auf den jeweiligen Einsatzzweck anzupassen.

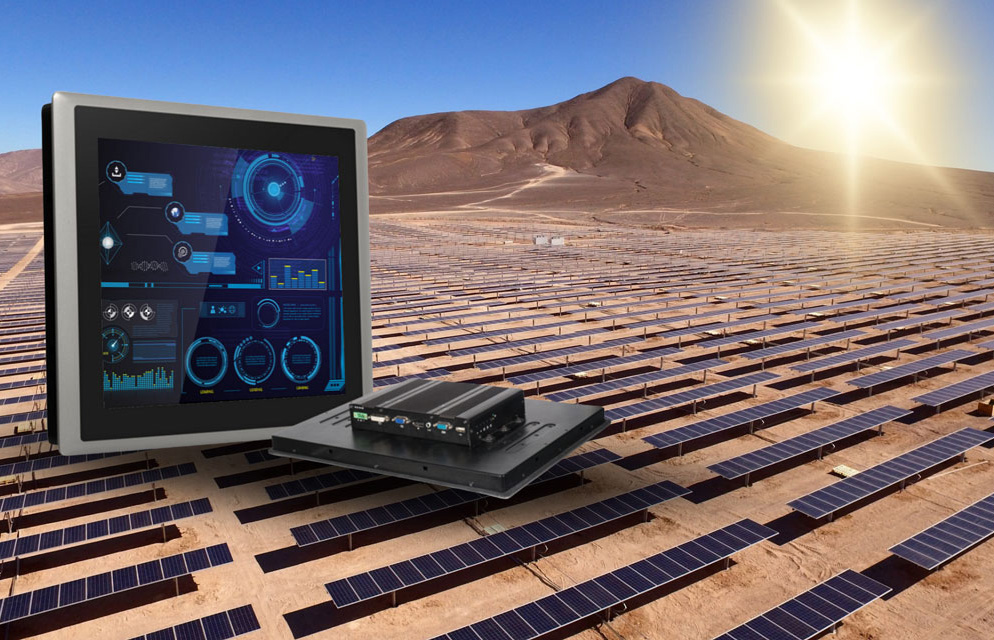

Mitten in der Wüste Atacama im Norden Chiles: In unwirtlicher, aber sonnenreicher Gegend wird ein riesiges Photovoltaik-Feld errichtet.
Damit die Module fest im Wüstenboden verankert werden, rammt eine Baumaschine Pfosten in die Erde – automatisch an der richtigen Stelle und mit nur geringsten Abweichungen in Abstand und Höhe. Die Steuerung der Hydraulikramme übernimmt ein integrierter Panel PC von compmall.
Vibrationen, Erschütterungen, Kälte, Hitze, hohe Luftfeuchtigkeit, darauf muss das Panel-PC-System vorbereitet sein.
Special Industrial PC / HMI

Gut lesbar bei Sonnenlicht

Der Panel PC von compmall, der in der Hydraulikramme eingebaut wird, gehört zur CS-Serie. Eine zentrale Eigenschaft ist die Sonnenlicht-Lesbarkeit, wofür eine Helligkeit von 1600 cd/m² oder nits die Basis legt, sodass auch bei direkter Sonneneinstrahlung alle Werte ohne Anstrengung abzulesen sind. Der Panel PC mit kapazitivem Multi-Touch ist frontseitig IP65-geschützt, was vollkommen ausreicht, da der Korpus in die Baumaschine integriert ist. Die nächste Hürde, die Temperatur, überwindet der Panel PC mit einem Betriebstemperaturbereich von -20 °C bis 70 °C.
Die Rechenleistung stammt von einem lüfterlosen Intel Atom-Prozessor E3845 mit vier Kernen und einer Taktfrequenz von 1,91 GHz. Dazu kommt ein DDR3-SO-DIMM-Arbeitsspeicher, der mit zwei Aluminium-Clips im Slot fixiert wird.

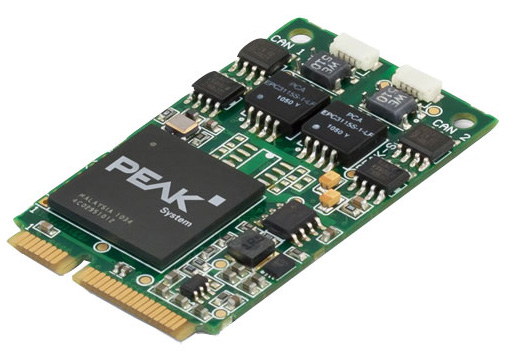

Doch mit dieser Grundausstattung ist es nicht getan. Zwei weitere Komponenten, die von anderen Herstellern kommen, sind nötig: Eine über Mini-PCIe integrierte CAN-Bus-Karte verbindet den Panel PC mit dem CAN-Netzwerk. Zwischen PC und CAN-Seite schützt eine galvanische Trennung bis 300 Volt vor Beschädigung durch Überspannung. Das CAN-Interface wird über D-Sub-Stecker ans Netzwerk angeschlossen. Der Stecker lässt sich verschrauben, sodass auch diese Verbindung trotz Vibrationen sicher hält. Als Datenspeicher dient eine 2,5-Zoll-SATA-SSD mit 128 GB Speicherkapazität, die für den erweiterten Betriebstemperaturbereich von -40 °C bis 85 °C designt ist.

Integrierte CAN-Bus-Karte
Alle Komponenten – vom 7H-Display über das Gehäuse aus Aluminium bis hin zum Datenspeicher – sind auf die rauen Einsatzbedingungen angepasst, getestet und zertifiziert.

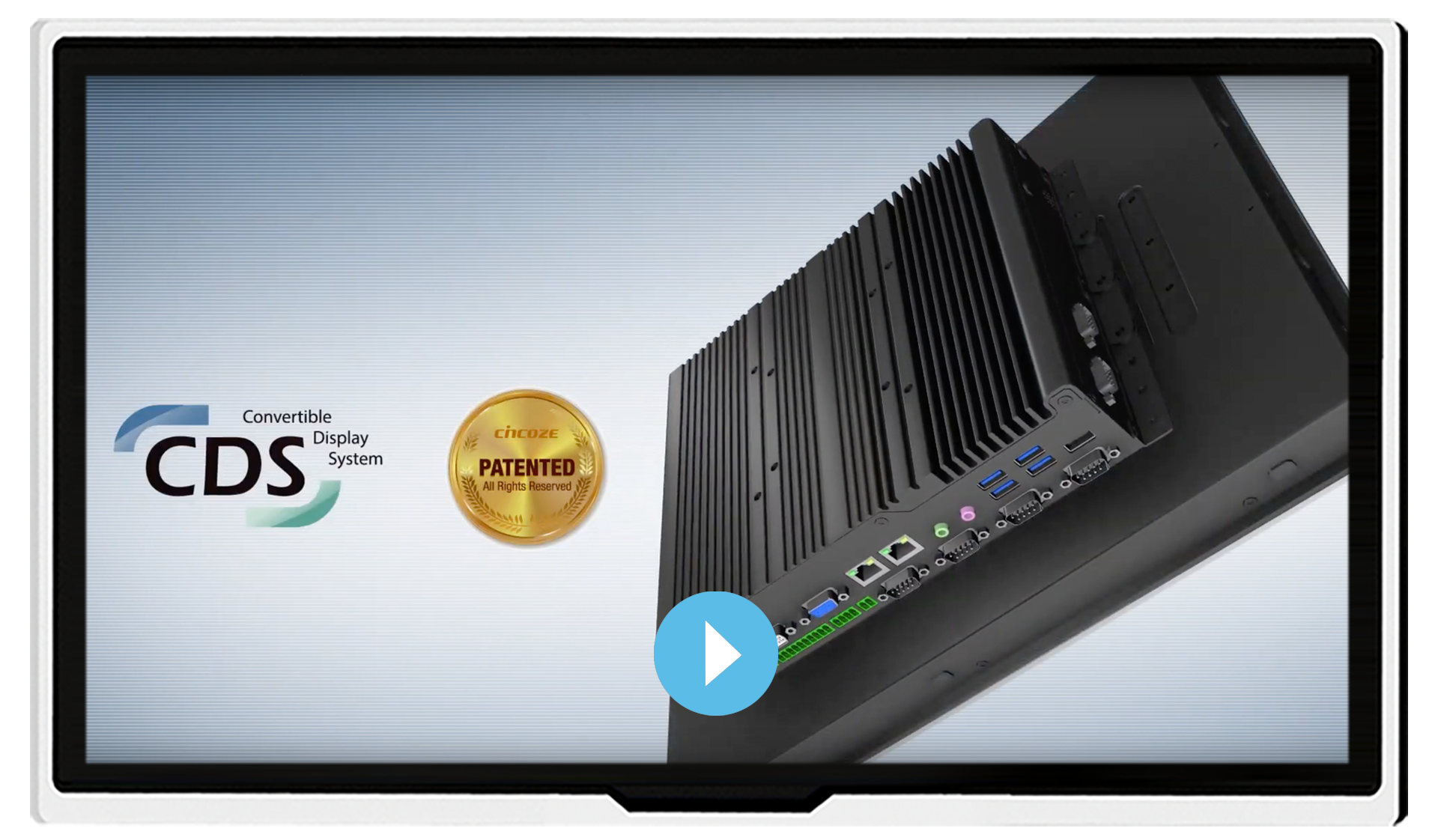

Video Convertible Panel PC Solution | compmall
