Für jeden die richtige Anschlusstechnik

Der „Schraubanschluss“ ist die wohl am weitesten verbreitete Anschlusstechnologie im Bereich der konfektionierbaren Steckverbinder. Eine Konfektion im Feld ist ohne Spezialwerkzeug möglich. Der Schraubanschluss deckt einen weiten Anschlussquerschnittsbereich ab und erlaubt den Anschluss von flexiblen sowie starren Leitern. Der Schraubanschluss ist bei den Steckervarianten von M8, M12 und 7/8 Zoll verfügbar.
Die Crimpanschlusstechnik wird vorzugsweise im Transportwesen eingesetzt und benötigt zur Konfektionierung entsprechende Crimpzangen, mit denen dann eine reproduzierbare verlässliche Verbindung hergestellt werden kann. Auch für die Crimpkontakte sind verschiedene Anschlussquerschnitte zulässig, jedoch sind in den meisten Fällen zwei Kontakte mit unterschiedlichen Crimpzonen notwendig, um den Anschlussquerschnitt eines Schraubanschlusses abzudecken.
Konfektionierbare Steckverbinder mit Crimpanschluss sind für die Serien M8x1 und M12x1 erhältlich. Die Anschlusstechnik mittels Federklemmtechnik ist ebenfalls ohne spezielle Werkzeuge im Feld durchführbar. Mit einem weiten Querschnittsbereich ermöglicht diese Technik den Anschluss von flexiblen Litzen an den Steckverbinder. Die Federklemmtechnik ist für die Steckverbinderserien M8 und M12 in der Standardcodierung A erhältlich. Die beschriebenen Anschlusstechniken werden bei folgenden CONEC Serien eingesetzt:
1. Im Be­reich der 7/8-Zoll-Steck­ver­bin­der, die vorrangig zur Energieversorgung von Verteilermodulen eingesetzt werden, sind konfektionierbare Steckverbinder mit Schraubanschluss bis zu einem Anschlussquerschnitt von 1,5 mm² verfügbar.
2. Konfektionierbare Steckverbinder in der Baugröße M8x1 sind sowohl als Sensoranschlussstecker in A-Codierung in 3- und 4-poliger Ausführung als auch für die gängigen industriellen Bussysteme „EtherCat, EtherCatP und Industrial Ethernet“ sowohl mit Schraubanschluss bis 0,75 mm² als auch mit Crimp-Kontakten bis 0,5 mm² Litzenanschlussquerschnitt in gerader Ausführung erhältlich.
3. Für die M12-Serie ist der Schraubanschluss in den Standardcodierungen in 4-, 5- und 8-poliger Ausführung mit geradem und abgewinkeltem Gehäuse in geschirmter und ungeschirmter Ausführung erhältlich.

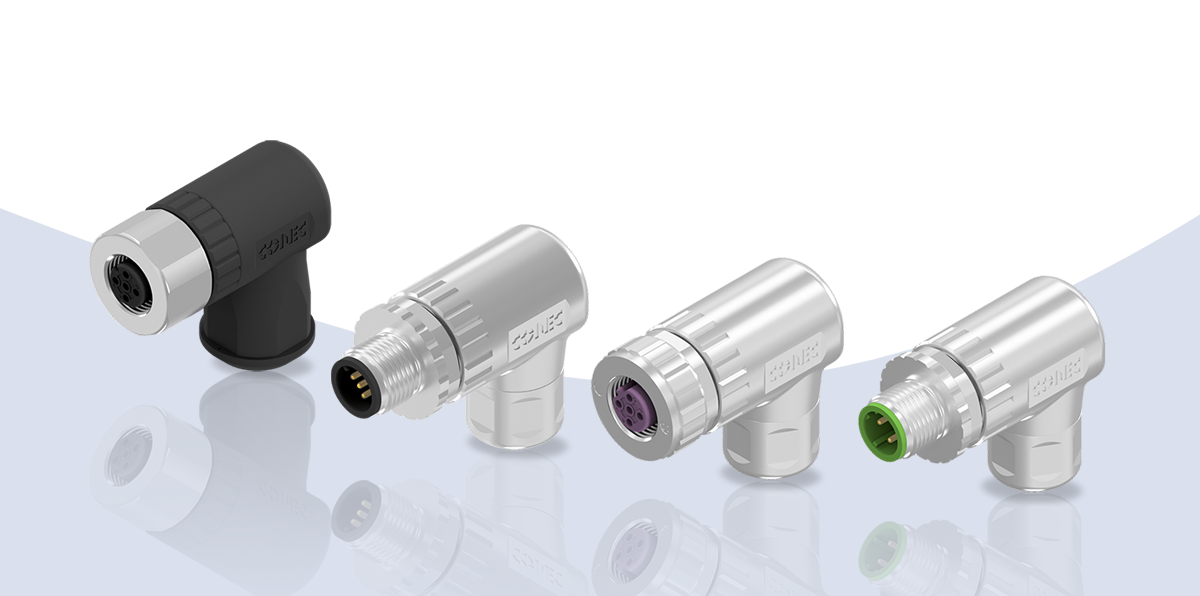

4. Für Applikationen, in denen wenig Bauraum zur Verfügung steht, bieten sich die gewinkelten konfektionierbaren M12-Steckverbinder mit Schraubanschluss an. Sie sind in den Codierungen A, B und D verfügbar. Die gedrehten Schraubkontakte können flexible Aderquerschnitte bis AWG 16 / 1,5 mm² aufnehmen und sind somit für einen weiten Bereich von gängigen Industriedatenkabeln geeignet.

Der L-codierte konfektionierbare M12x1-Steckverbinder mit Schraubanschluss bis 2,5 mm² ist eines der neuesten Produkte in dieser Familie.

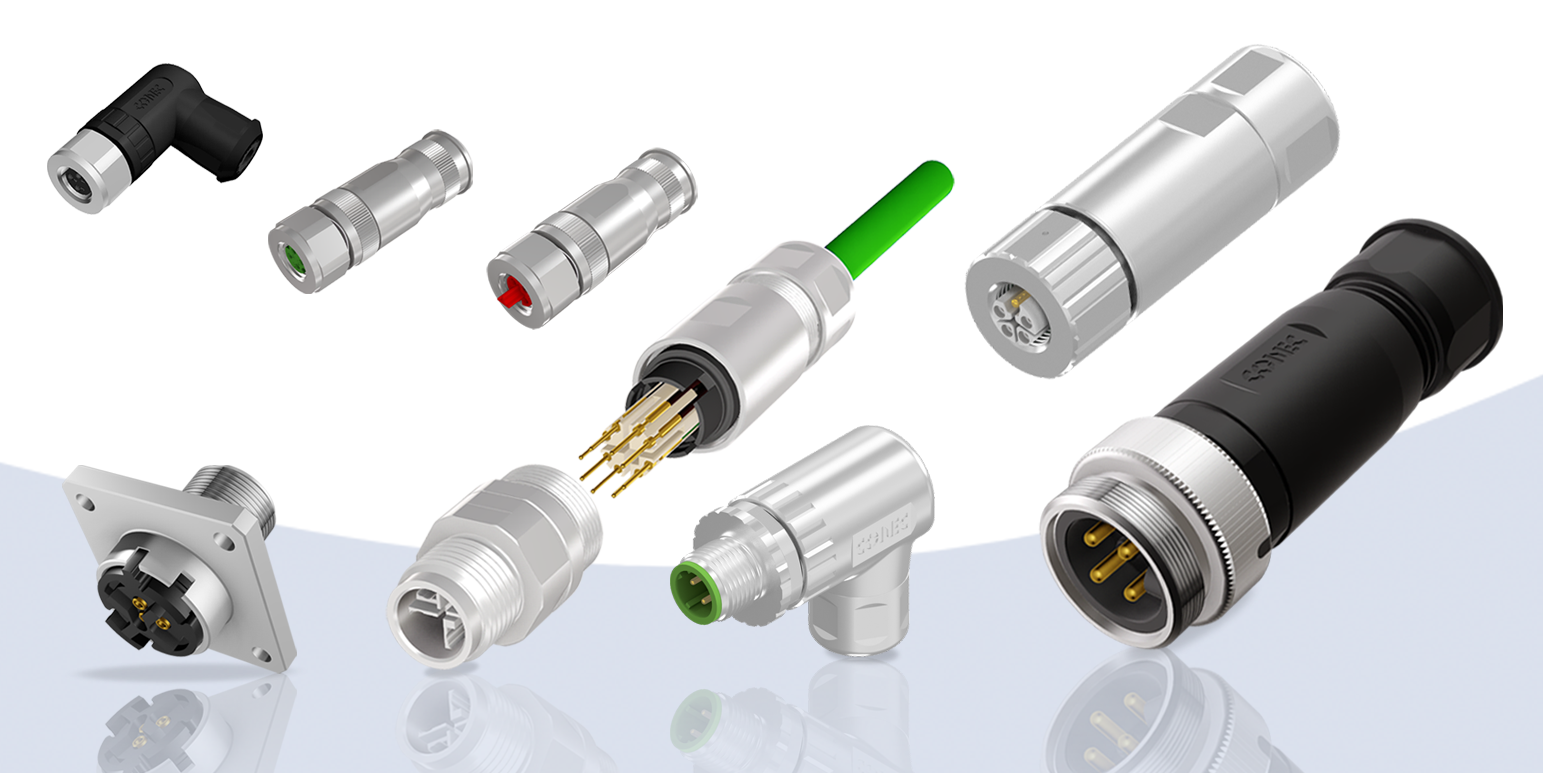

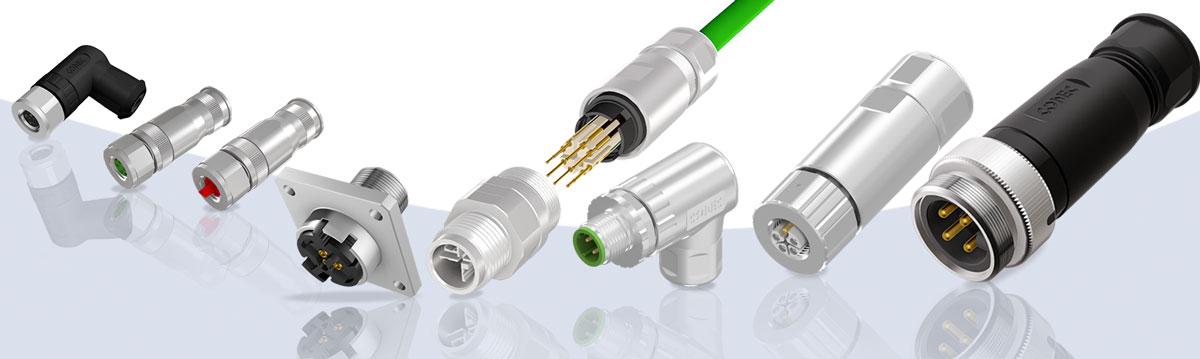

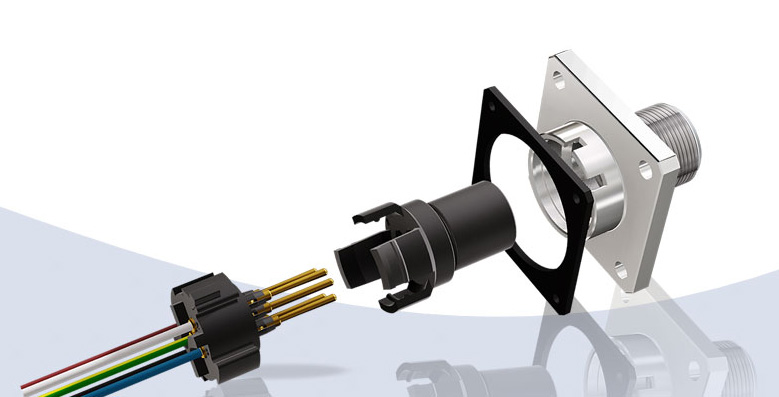

Darüber hinaus bietet CONEC die M12 Crimp + konfektionibarer Flansch in A-, B-, D-, und X-Codierung mit Crimpanschluss in geschirmter Ausführung mit axialem Gehäuse an (X-codiert nur als Stecker). Hierbei decken unterschiedliche Crimpkontakte Litzenquerschnitte von 0,16 mm² bis 0,5 mm² ab. Neben den Kabelsteckverbindern rundet ein konfektionibarer Flansch für die Vorder- und Hinterwandmontage in Stiftausführung in 4-, 5- und 8-poliger A-codierter Ausführung das Programm ab. Eine Übersicht, welche Baugrößen in welcher Anschlusstechnik und in welchen Polzahlen zur Verfügung stehen, bietet die Broschüre „Übersicht Rundsteckverbinder“.
