Kleine Kraftpakete für mehr
Effizienz in der Gerätefertigung

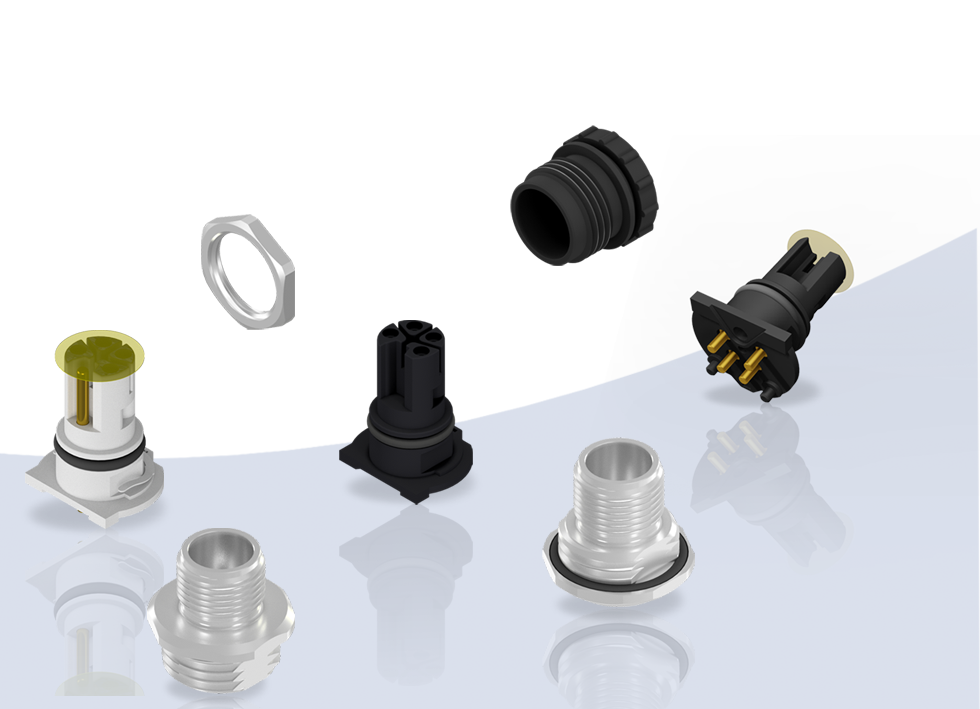

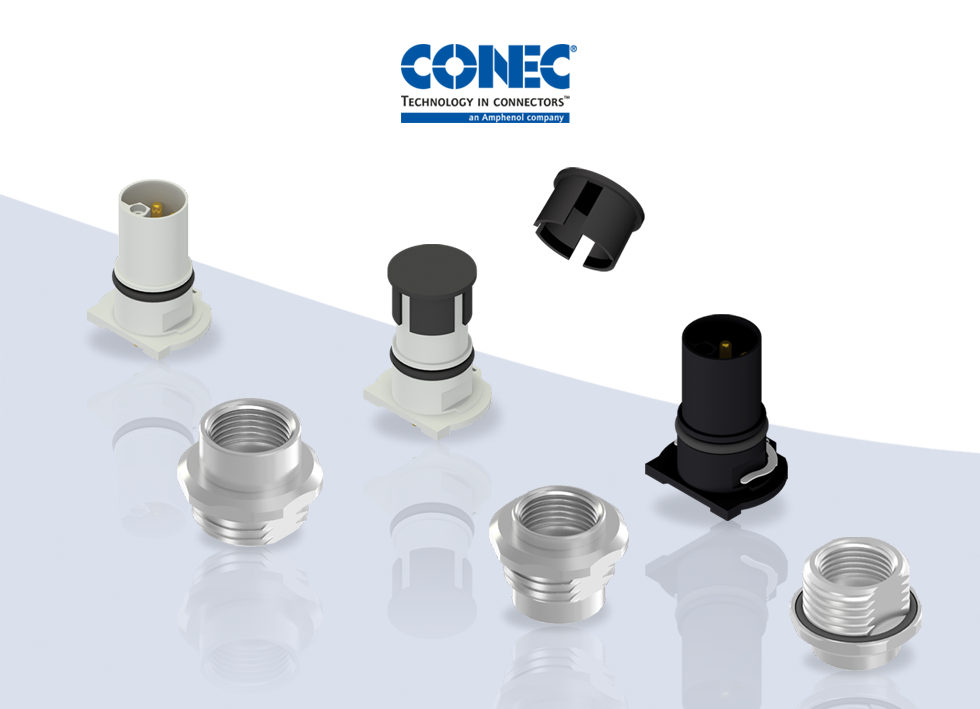

Die Isolierkörper von CONEC mit Schirmanschluss und O-Ring bieten den großen Vorteil, vollautomatisiert und im THR-Reflow-Lötverfahren verarbeitet werden zu können. In der Fertigung elektronischer Geräte wird damit deutlich die Effizienz erhöht und die Fertigungskosten werden gesenkt.
Die Steckverbinder werden mit einer Ansaugfolie bzw. mit einer Ansaugkappe und auf Wunsch in Tape-and-Reel-Verpackung geliefert. Darüber hinaus sind entsprechende Schutzkappen für die M12-L-codierten Steckverbinder verfügbar. Der Schirmanschluss zwischen Isolierkörper und Flanschgehäuse erfolgt über ein gefedertes Schirmblech mit zwei Kontaktzonen, das Toleranzen und Mikrobewegungen automatisch ausgleicht. Im Vergleich zu einem 7/8-Zoll-Steckverbinder benötigen die axialen M12-L-codierten Steckverbinder ca. 50 Prozent weniger Bauraum.

Aufgrund der hohen Stromtragfähigkeit von bis zu 16 A können sie auch über eine miniaturisierte Schnittstelle die Energieversorgung von Geräten sicherstellen. Mit dem M12x1-Stecksystem lassen sich somit durchgängig Signale, Daten und Power übertragen – über geschirmte und ungeschirmte Kabel. Die M12x1-L-Codierung ist nach IEC 61076-2-111 genormt. Die L-codierten Isolierkörper mit O-Ring sind als Buchsen- und als Stiftausführung je in 4-polig und in 4-polig mit FE erhältlich. Passende Gehäuse gibt es für Vorderwand- und Hinterwandmontage, Schlüsselflächen sorgen dabei bei Bedarf für einen Verdrehschutz im Gehäuse.
Die neuen Schutzkappen für die L-codierte Ausführung bieten einen optimalen Schutz vor Verschmutzungen im rauen Umfeld und sorgen somit stets für eine betriebsbereite Schnittstelle. Alle Varianten erfüllen den Schutzgrad IP67 im gesteckten und verschraubten Zustand. ▪ ds
