Hochisolierte

Power
Die grüne Energierevolution ist in vollem Gange, angetrieben durch die Herausforderungen des Klimawandels
und das Streben nach nachhaltiger Entwicklung. Die hochisolierten DC/DC-Wandler von RECOM spielen eine
Schlüsselrolle bei der Entwicklung von Lösungen für grüne Energien.

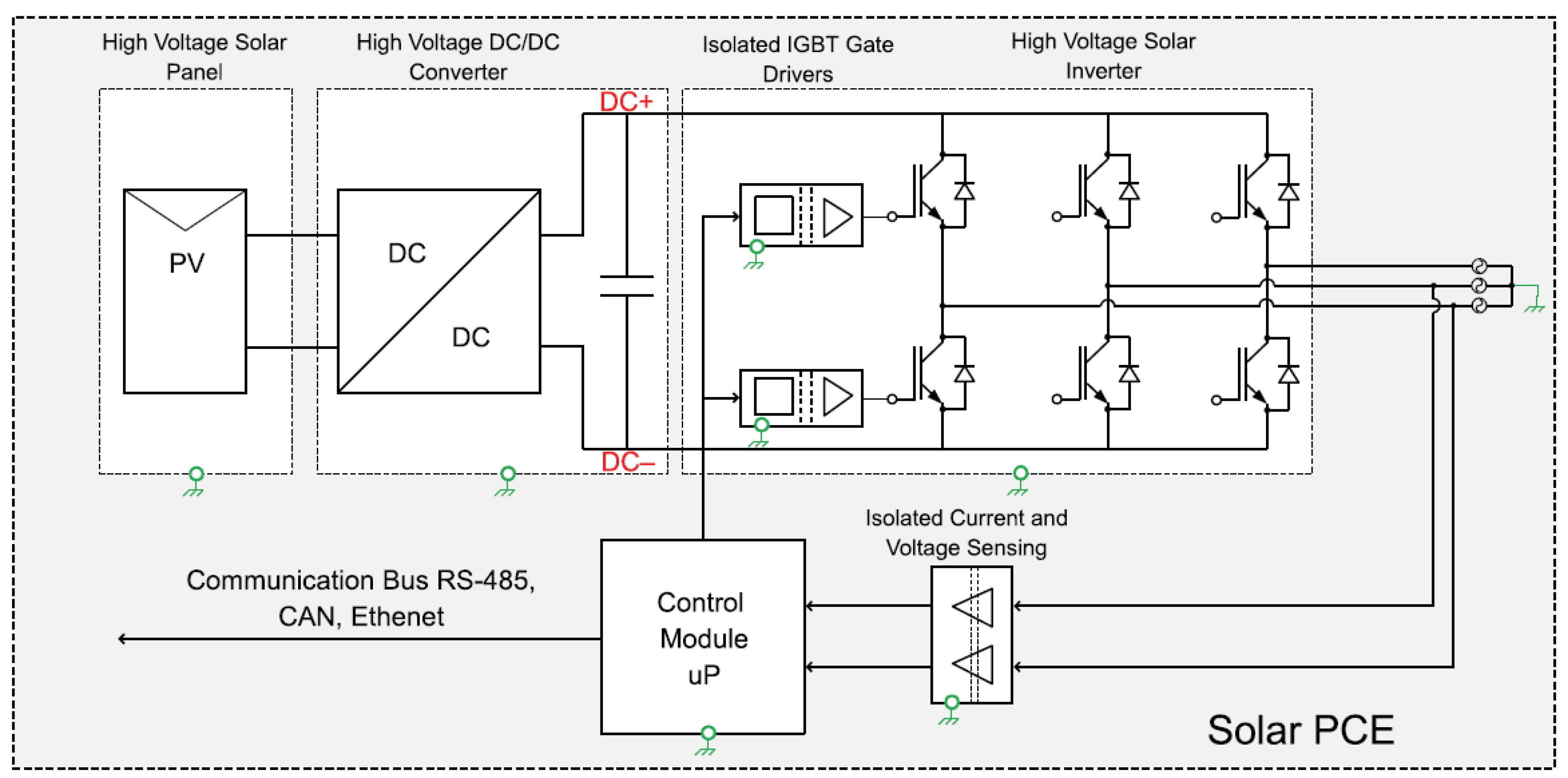

Typisches Systemblockdiagramm eines transformatorlosen
Solarstrom-Konvertersystems
mit IGBTs in der Inverterstufe (Quelle: Texas Instruments)
mit IGBTs in der Inverterstufe (Quelle: Texas Instruments)
Solarenergie ist die sauberste und reichhaltigste erneuerbare Energiequelle weltweit, die eine Schlüsselrolle
bei der Entwicklung nachhaltiger Energiesysteme spielt. Ein PV-Solarmodul erzeugt Gleichstrom mit hoher
Spannung, der von einem dreiphasigen Hochspannungs-Umwandler in Wechselstrom umgewandelt wird.
Der Konverter verwendet sowohl Hochspannungs- als auch Niederspannungsschaltungen. Die DC-Schienenspannung kann 1.000 V oder mehr betragen, und das Invertermodul liegt oft einige hundert Volt über der Erde, so dass eine Isolierung sowohl aus Funktions- als auch aus Sicherheitsgründen erforderlich ist.
Optokoppler sorgen für die Isolierung der Steuersignale, aber auch die Stromversorgung des Gate-Treibers muss isoliert werden. Diese isolierte Versorgung besteht aus einem DC/DC-Wandler, der typischerweise +15/-9 V für IGBT-Bauteile, +20/-5 V für SiC-MOSFETs (+15/-3 V für Bauteile der 2. Generation) oder +6 V und +9 V für GaN-HEMTs liefert. Die einfachste Isolierung eines DC/DC-Wandlers kann 1 kVDC für eine Sekunde standhalten. Für High-Side-Gate-Treiber ist dies jedoch oft nicht ausreichend.
Der Konverter verwendet sowohl Hochspannungs- als auch Niederspannungsschaltungen. Die DC-Schienenspannung kann 1.000 V oder mehr betragen, und das Invertermodul liegt oft einige hundert Volt über der Erde, so dass eine Isolierung sowohl aus Funktions- als auch aus Sicherheitsgründen erforderlich ist.
Optokoppler sorgen für die Isolierung der Steuersignale, aber auch die Stromversorgung des Gate-Treibers muss isoliert werden. Diese isolierte Versorgung besteht aus einem DC/DC-Wandler, der typischerweise +15/-9 V für IGBT-Bauteile, +20/-5 V für SiC-MOSFETs (+15/-3 V für Bauteile der 2. Generation) oder +6 V und +9 V für GaN-HEMTs liefert. Die einfachste Isolierung eines DC/DC-Wandlers kann 1 kVDC für eine Sekunde standhalten. Für High-Side-Gate-Treiber ist dies jedoch oft nicht ausreichend.

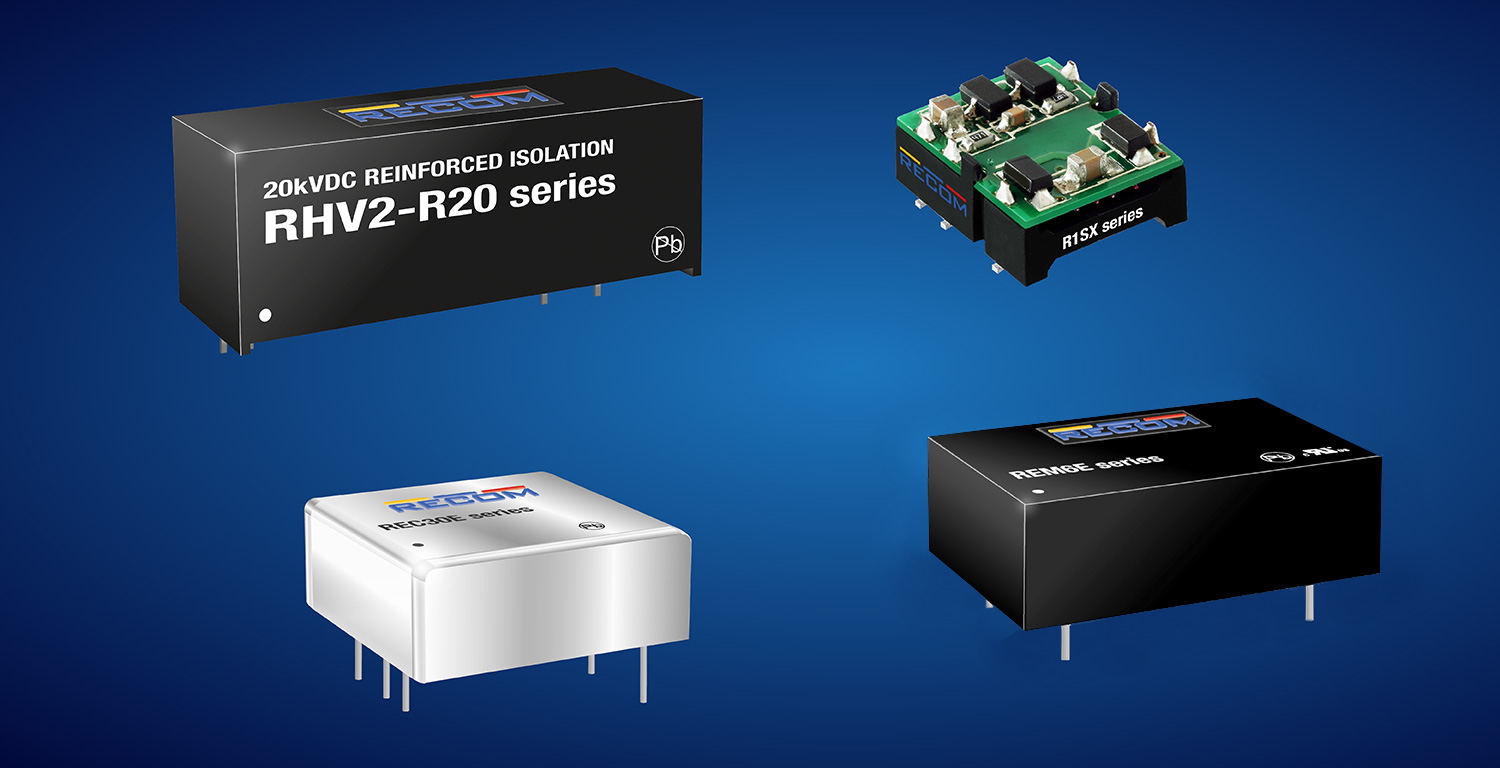

DC/DC-Wandlermodule von RECOM sind vielseitig einsetzbar
