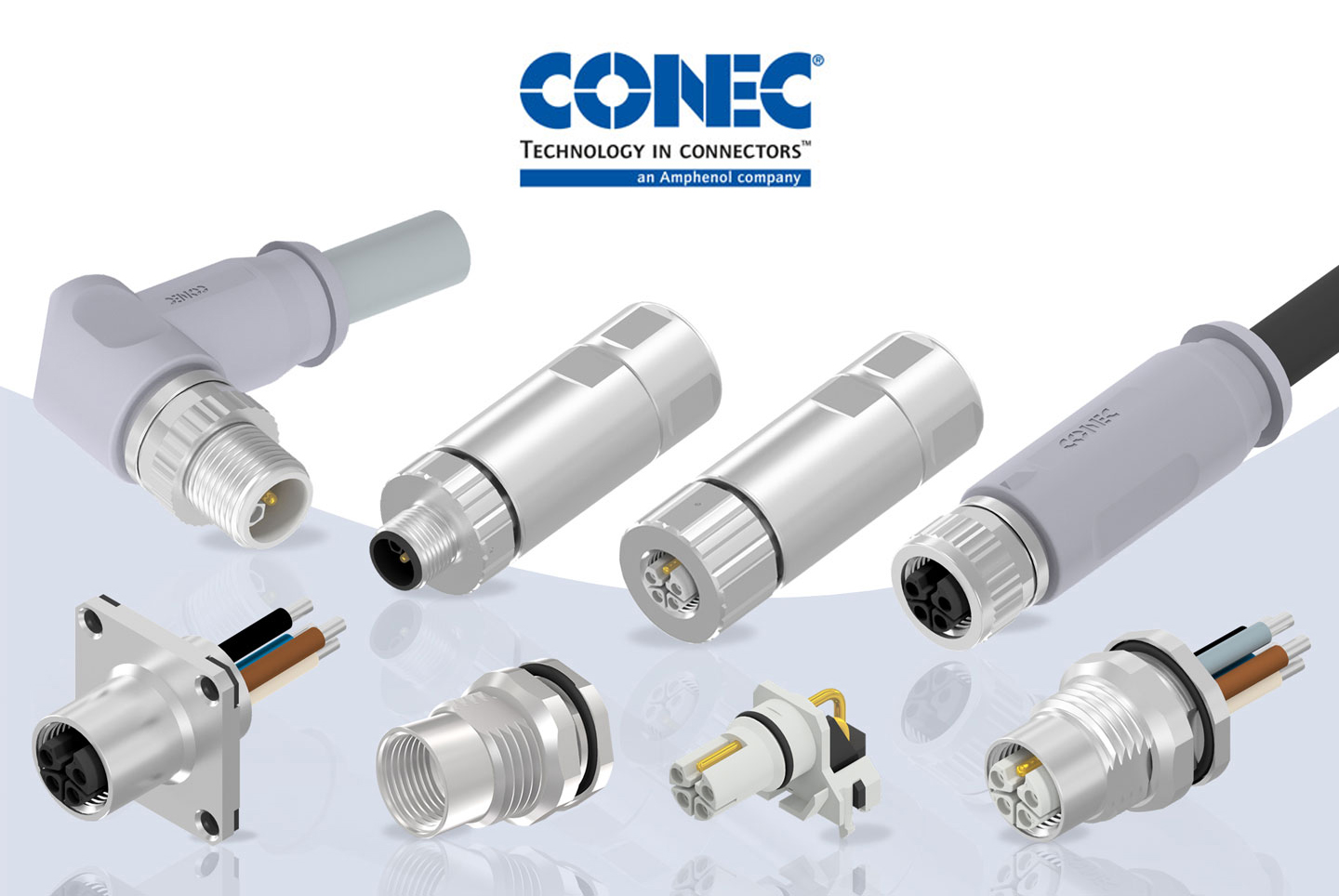

Neben den L-codierten THR-Varianten gehören geräteseitig verschiedene Litzenflansche zum
Sortiment. Für maximale Flexibilität auf der Anschlussseite werden feldkonfektionierbare Steckverbinder axial
angeboten. Umspritzte Steckverbinder, axial und gewinkelt, runden das Portfolio ab.
Umspritzte Steckverbinder
Die fertig umspritzten Anschluss- oder Verbindungsleitungen sind einbaufertig konfektioniert und durch die
widerstandsfähige TPU-Umspritzung optimal gegen Umwelteinflüsse und Manipulationen geschützt.
Der Bauraum dieser
axialen oder auch gewinkelten Ausführungen ist minimal gehalten.
Im Vergleich zu 7/8-Zoll-Steckverbindern benötigen die umspritzten M12 L-codierten Steckverbinder 30 Prozent
weniger Bauraum.
Aufgrund der hohen Stromtragfähigkeit von 16 A bei einem Litzenquerschnitt von 2,5 mm² können
sie auch über eine miniaturisierte Schnittstelle die Energieversorgung von Geräten sicherstellen. Der Anwender
spart somit Platz und hat eine größere Freiheit bei der Gestaltung seiner Geräteapplikationen und Verkabelung.
Einbauflansche
Die Flanschsteckverbinder für die Gerätemontage gibt es in unterschiedlichen Ausführungen. Möglich ist die
Montage von vorne durch das Gehäusepanel und die Montage von hinten. Schlüsselflächen sorgen dabei bei Bedarf
für einen Verdrehschutz im Gehäuse. Derzeit gibt es axiale Flansche mit Litzenanschluss in Stecker- und
Kupplungsausführung und gewinkelte Leiterplattenflansche in Kupplungsausführung zur direkten
Leiterplattenmontage.
Konfektionierbare Steckverbinder
Zur Verfügung stehen axiale Kupplungs- und Steckervarianten. Dank maximalem Anschlussquerschnitt von 2,5 mm² und
extrem geringen Platzbedarf (Außendurchmesser lediglich 23 mm) kann mit diesem Steckverbindersystem die maximale
Leistung übertragen werden.
Konfektionierbare Steckverbinder und Einbauflansche mit Litze sind gemäß Bahnzulassung nach DIN EN 45545-2:2016
R24 (Brennbarkeit) und IEC 61373:2010-10 (Schock/Vibration) geprüft. Alle Varianten erfüllen den Schutzgrad IP67
im gesteckten und verschraubten Zustand. Die Serie M12x1 L-Codierung ist nach IEC 61076-2-111 genormt.
