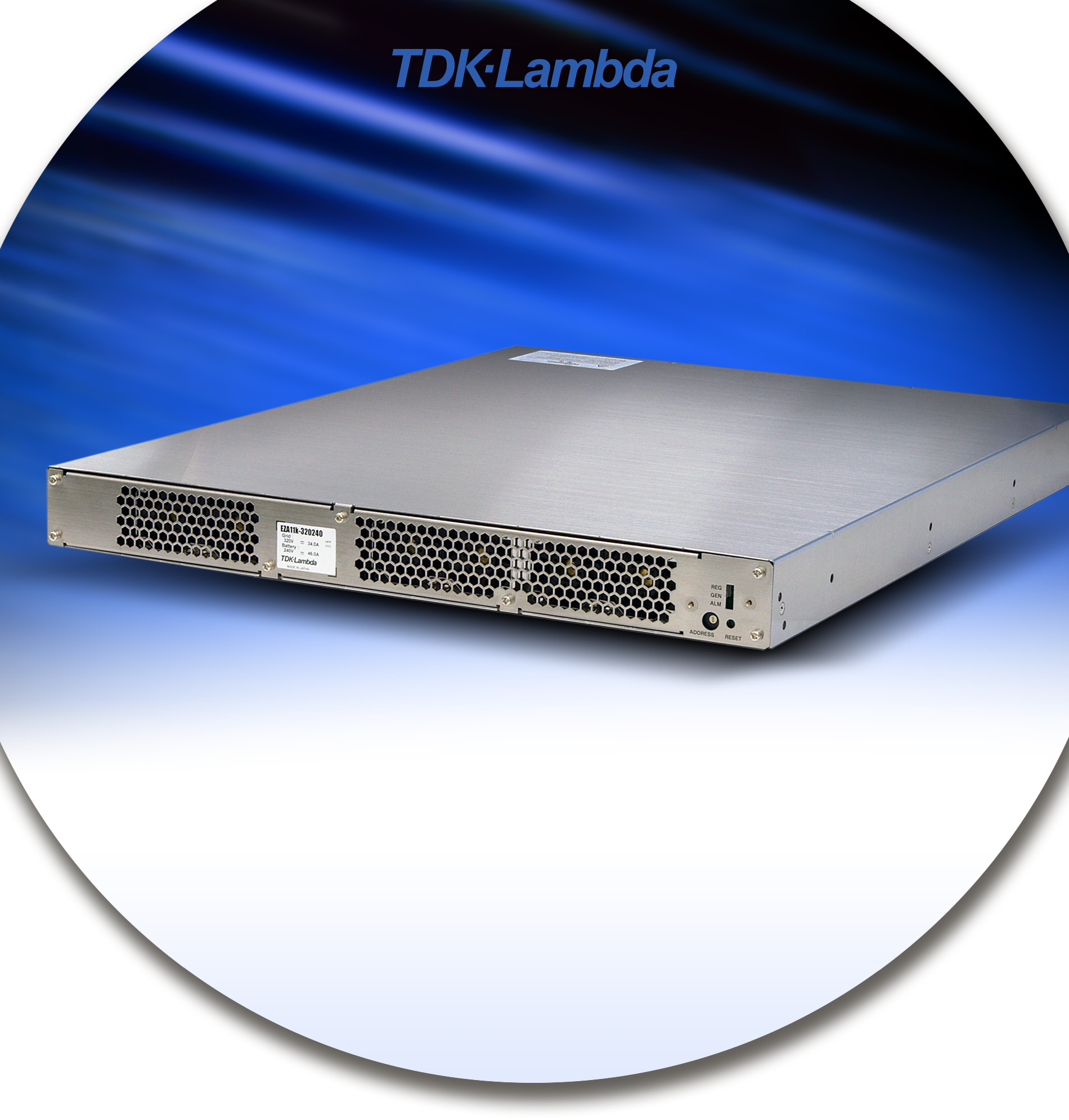

Bidirektionaler, isolierter 11‑kW‑DC/DC‑Wandler mit 1 HE‑Bauhöhe für Energiespeicher

Wenn die Eingangsspannung aussetzt oder abfällt, schaltet der Wandler nahtlos um und zieht nun Strom aus den Batterien, um mit der dort gespeicherten Energie das DC-Netz zu stabilisieren. Typische Anwendungsfelder für das EZA11kW sind Speichersysteme für kurzzeitige Lastspitzen, Notfall-Backupversorgungen und für die Energie-Rückgewinnung bei Bremsvorgängen.

Unterstützt Parallelbetrieb für Leistungssteigerung

Der kompakte Wandler ist nur 43,6 mm hoch, 422,8 mm breit und 530 mm tief und bietet damit bei bidirektionalen Wandlern mit galvanischer Trennung die höchste Leistungsdichte am Markt. Bis zu fünf Wandler können parallel betrieben werden, um Leistungen bis über 50 kW bereit zu stellen. Der Einsatz einer voll digitalen Regelung, SiC-MOSFETs (Siliziumkarbid) und innovativen Ferritmaterialien ermöglicht dem Wandler einen Wirkungsgrad von bis zu 95 Prozent.
Über eine serielle RS-485-Schnittstelle lassen sich die Betriebsparameter des Wandlers einstellen. Neben den Vorgabewerten für Spannung und Strom werden hier unter anderem auch sämtliche Ladeparameter für die Batterie, sowie Schwellwerte und Alarme definiert. Das EZA11Kw kann dabei entweder mit den definierten Parametern vollkommen autark arbeiten oder auch dauerhaft über die RS-485-Schnittstelle mit einer Steuereinheit kommunizieren. Beim Einsatz mehrerer Wandler kann die RS-485-Schnittstelle als Bus von einem Gerät zum nächsten durchgeschleift werden.
Das EZA11kW hat eine Isolationsspannung von 2200 Vac zwischen Eingang und Ausgang, 2000 Vac zwischen Eingang bzw. Ausgang und Masse sowie 400 Vac bei Signalen gegenüber Masse.
Die Sicherheitszulassungen umfassen UL60950-1, CSA60950-1 sowie EN60950-1, und der Wandler trägt das CE-Zeichen gemäß Niederspannungs- und RoHS2-Richlinie. Die Garantie beträgt 5 Jahre. ▪ ds
