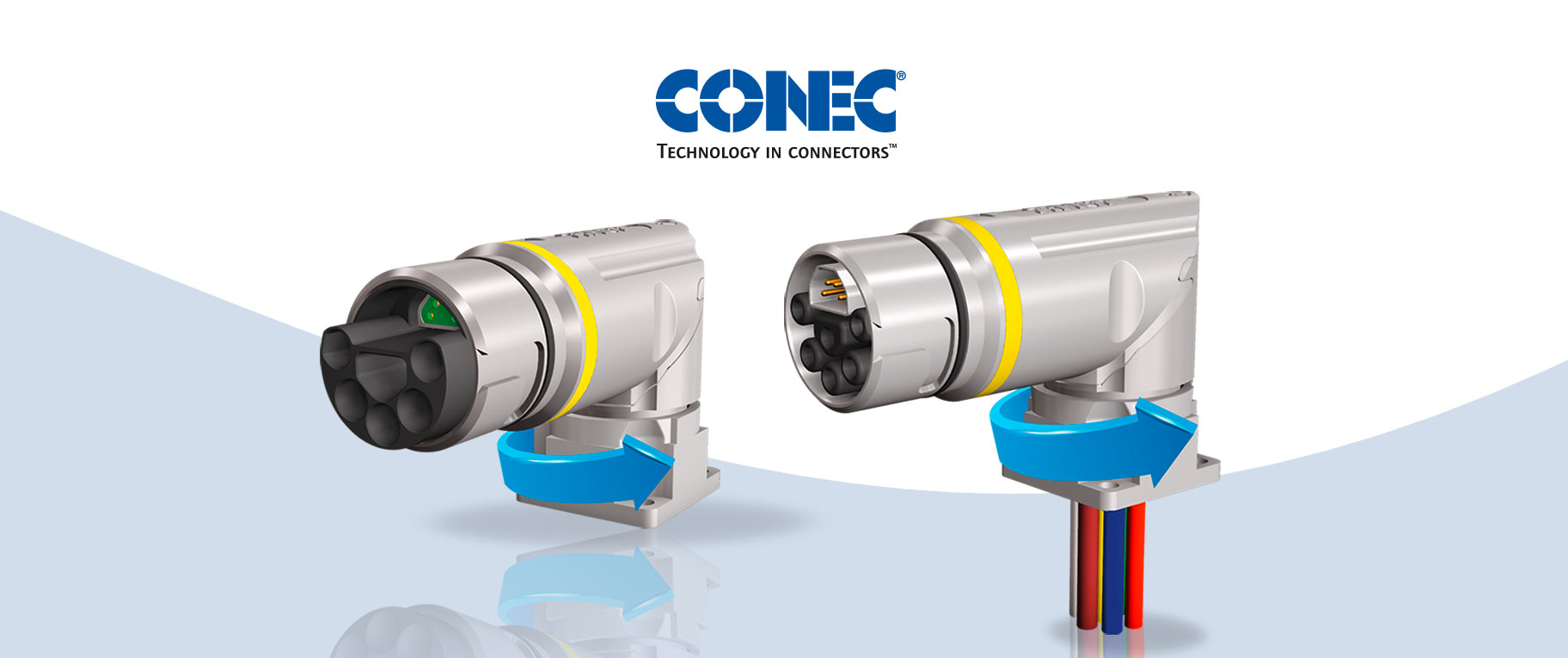

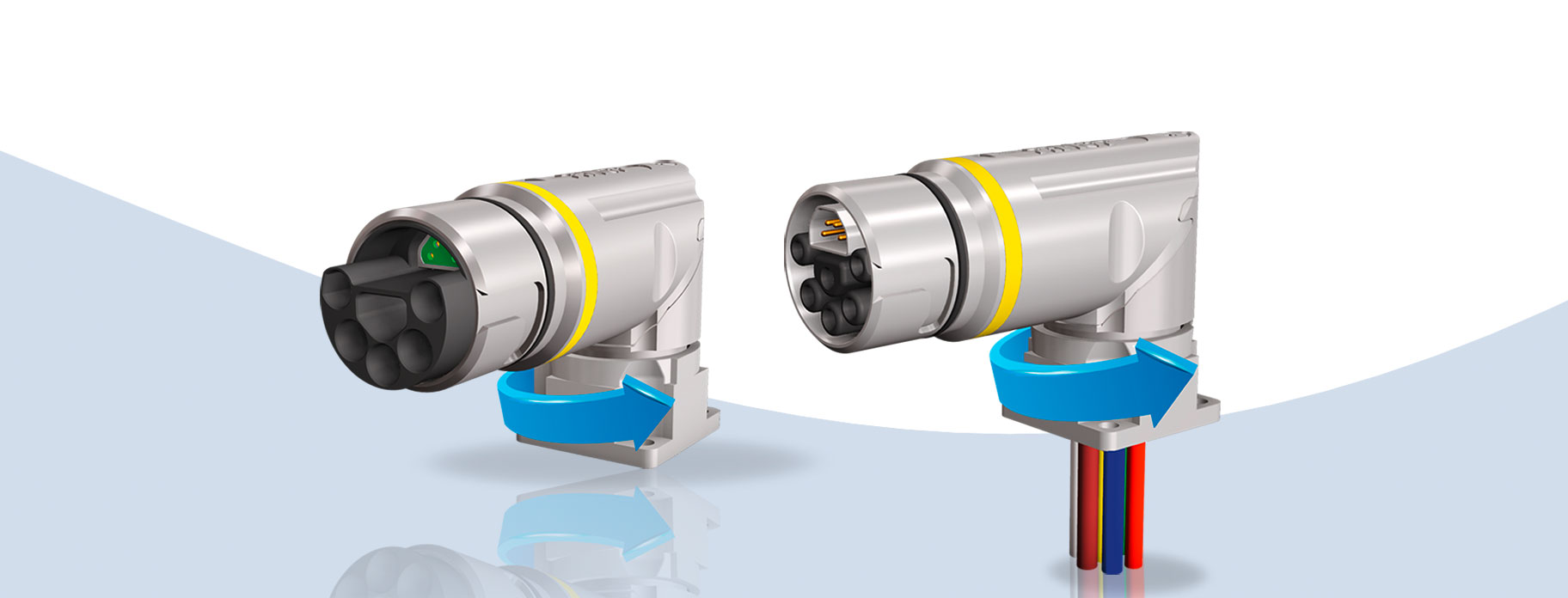

Gewinkelte, drehbare Hybrid‑Einbauflansche in der Baugröße B23
Die CONEC Hybridserie (B12, B17, B23, B40) ist ein sehr kompaktes Hybridsteckverbindersystem, welches die
Spannungsversorgung und die Datenübertragung nach CAT5 über eine speziell entwickelte Hybridleitung vereint
und überträgt. Diese Einkabeltechnik entspricht der modernen Verbindungs- und Schnittstellenverdrahtung.
Das dezentrale Verketten von Verbrauchern innerhalb einer Anlage spart Platz, Aufwand, Zeit und damit Kosten. Mit dem gewinkelten B23-Hybridflansch lassen sich Servo-Antriebe mit einer Leistung von über 20 kW mit einer Einkabellösung ausstatten. Durch eine Drehung des Kabelabgangs in 18 Schritten kann der Flansch an die jeweilige Einbausituation in der Maschine angepasst werden und erlaubt eine stressfreie Verbindung der Anschlussleitung unabhängig von der Verlegesituation.
Bei der feldkonfektionierbaren Variante kommen Kontakte mit Crimp-Anschluss zum Einsatz. Unter Anwendung des Poka-Yoke-Prinzips ist der Zusammenbau sehr einfach und sicher gestaltet. Allen Varianten gemeinsam ist das separat geschirmte 4-polige Datenelement zur Übertragung von Industrial Ethernet nach ISO11801 Class D oder alternativen Signalen mit Stromstärken bis 4 A. Vervollständigt wird das Ganze durch eine auf den jeweiligen Anwendungsfall zugeschnittene Anzahl von Leistungskontakten, um Ströme bis zu 26 A übertragen zu können. Standardmäßig ist eine 5-polige Variante (4+PE) für einen Litzenquerschnitt von 4 mm² erhältlich. Optional ist eine 6-polige Variante (3+PE+2) mit 4 Leistungskontakten für je 4 mm² Litzenquerschnitt in Verbindung mit 2 Leistungskontakten für je 2,5 mm² Litzenquerschnitt erhältlich. Diese Variante kann beispielsweise bei Motoren mit elektrischer Bremse zum Einsatz kommen.
Ein Bajonettschnellverschluß stellt die Verriegelung des Steckverbinders sicher, so dass eine zeitraubende Verschraubung mittels Drehmomentschlüssel entfällt. Durch eine Vierteldrehung werden eine sichere Verbindung und eine IP67-Schutzart erreicht. Das Bajonett kann nur verriegelt werden, wenn die Hybridsteckverbinder komplett gesteckt sind. Die Gefahr eines Ausfalls durch nicht komplett gesteckte oder unkorrekt verschraubte Steckverbinder wird somit stark reduziert.
Drei unterschiedliche wählbare Codierungen sorgen dafür, dass für verschiedene Einsatzzwecke untereinander unversteckbare Steckverbinder eingesetzt werden können. Das Gehäuse des gewinkelten B23-Flansches besteht aus widerstandsfähigem vernickelten Zinkdruckguss. Somit können die Steckverbinder auch unter rauen Umgebungseinflüssen problemlos eingesetzt werden. ▪ ds
