Im uniTFTDesigner lassen sich im Handumdrehen Bildschirmlayouts und Bedienoberflächen
erstellen. Objekte
werden per Drag-and-Drop-Operation in den virtuellen Bildschirm gezogen und dort in Größe, Drehwinkel und
Position mit der Maus angepasst. Für die Programmabläufe werden Makros erstellt. Durch die
Auto-Completion-Funktion erscheinen zu jedem Befehl ein Syntax-Vorschlag sowie eine Auswahlliste möglicher
Parameter.
MeterEditor
In kürzester Zeit lassen sich Rund- und Zeigerinstrumente in optisch ansprechenden Designs
nach Art von Flugzeug-, Fahrzeug- oder Industrieanwendungen mit nur wenigen Klicks gestalten.
Der MeterEditor
des uniTFTDesigners leitet schrittweise und schnell zu herausragenden Ergebnissen.
DiagramEditor
Diagramme sind hilfreiche Darstellungen zeitlicher Abläufe und nützlich bei der schnellen Erkennung
kritischer Zustände. Dennoch wurde in der Vergangenheit wegen der komplizierten Programmierung oder wegen
fehlender Hardwareunterstützung häufig auf Diagramme in der Displaydarstellung verzichtet.
Der DiagramEditor
hilft aus dieser Zwickmühle, indem er für Linienschreiberbefehle zusammen mit den grafischen Einstellungen
eine leicht bedienbare WYSIWYG-Oberfläche darstellt.
ClockEditor
Die komfortable Möglichkeit analoge Uhrzeitanzeigen in verschieden ansprechenden Designs zu erstellen und
einzubinden.
Simulator/Debugger
Dieser vollumfängliche Simulator bietet die schnelle Erfolgskontrolle sowohl in optisch/grafischer als auch
in funktioneller Hinsicht. Oberdrein ermöglicht er die Statuskontrolle von Registern und Ports sowie die
Simulation externer Einflussgrößen.
Mithilfe des Simulators können Inhalte sowie die Funktion (z. B. Touch-Tasten) auch ohne angeschlossenes
Display sofort getestet werden. Selbst die Ein- und Ausgänge lassen sich auf dem Windows PC simulieren. Ein
Terminal erlaubt die Eingabe von Daten oder Befehlen, die später über die seriellen Schnittstellen gesendet werden, und rundet die Simulation externer Einflüsse ab. Zum Download ins Display reicht ein Mausklick.

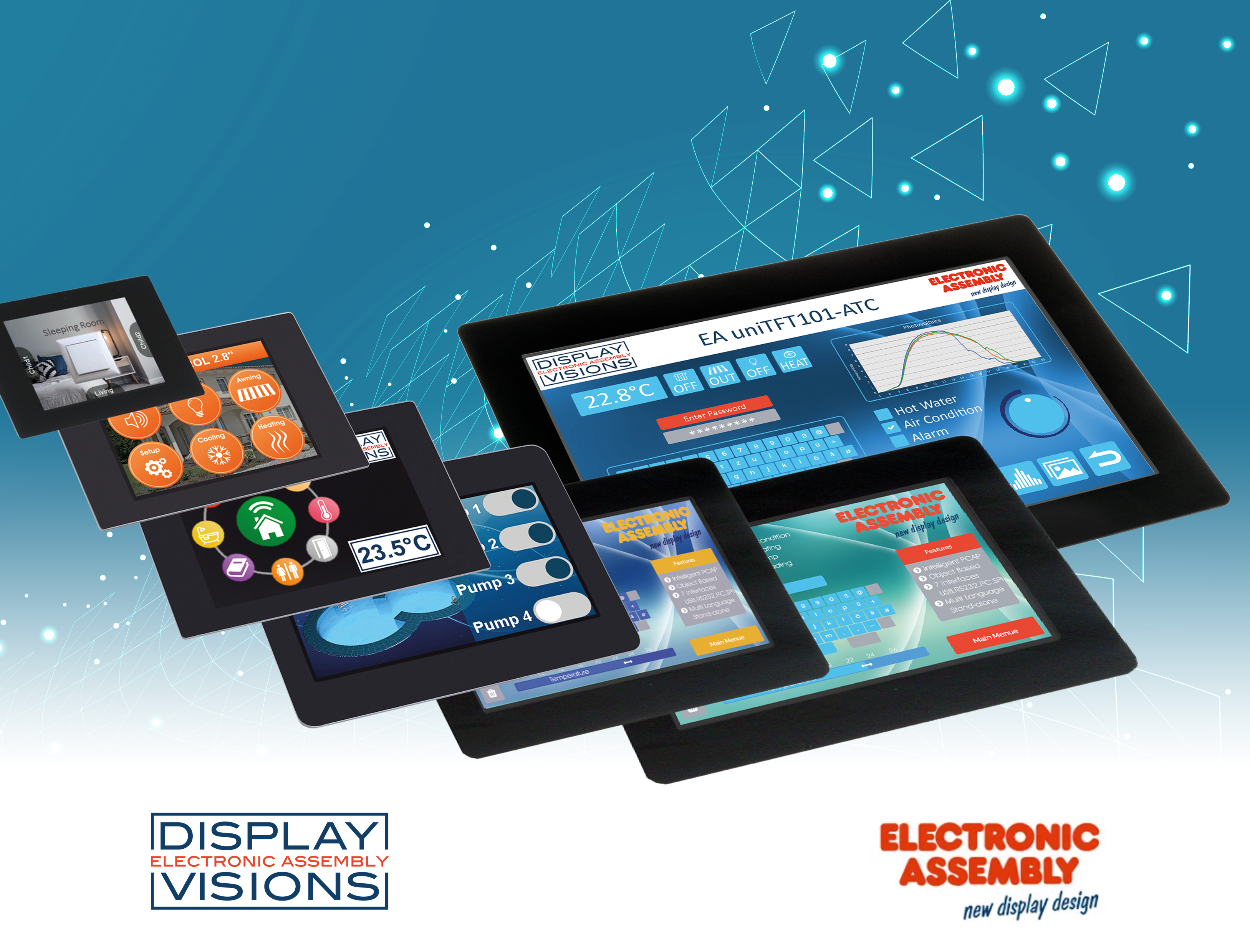

Leistungsfähige Displays mit Touchpanel
Die uniTFT-Serie bietet Formate von 2 Zoll, 2,8 Zoll, 3,5 Zoll, 4,3 Zoll, 5 Zoll, 7 Zoll und 10,1 Zoll.
Sie
sind
sonnlichttauglich dank Helligkeiten bis zu 1000 cd/m². Die blickrichtungsunabhängigen IPS-Displays können in
allen vier Lagen eingebaut werden. Ein Häkchen in der Screen-Definition reicht im uniTFTDesigner dafür aus.
Mit
der Außenwelt kommunizieren die Touchpanel über USB, RS-232, SPI und I²C sowie den 16/125 digitalen I/Os,
den
drei analogen Ein- und dem PWM-Ausgängen. Im internen Datenspeicher (zum Teil SD-Card) finden
Ablaufsteuerungen,

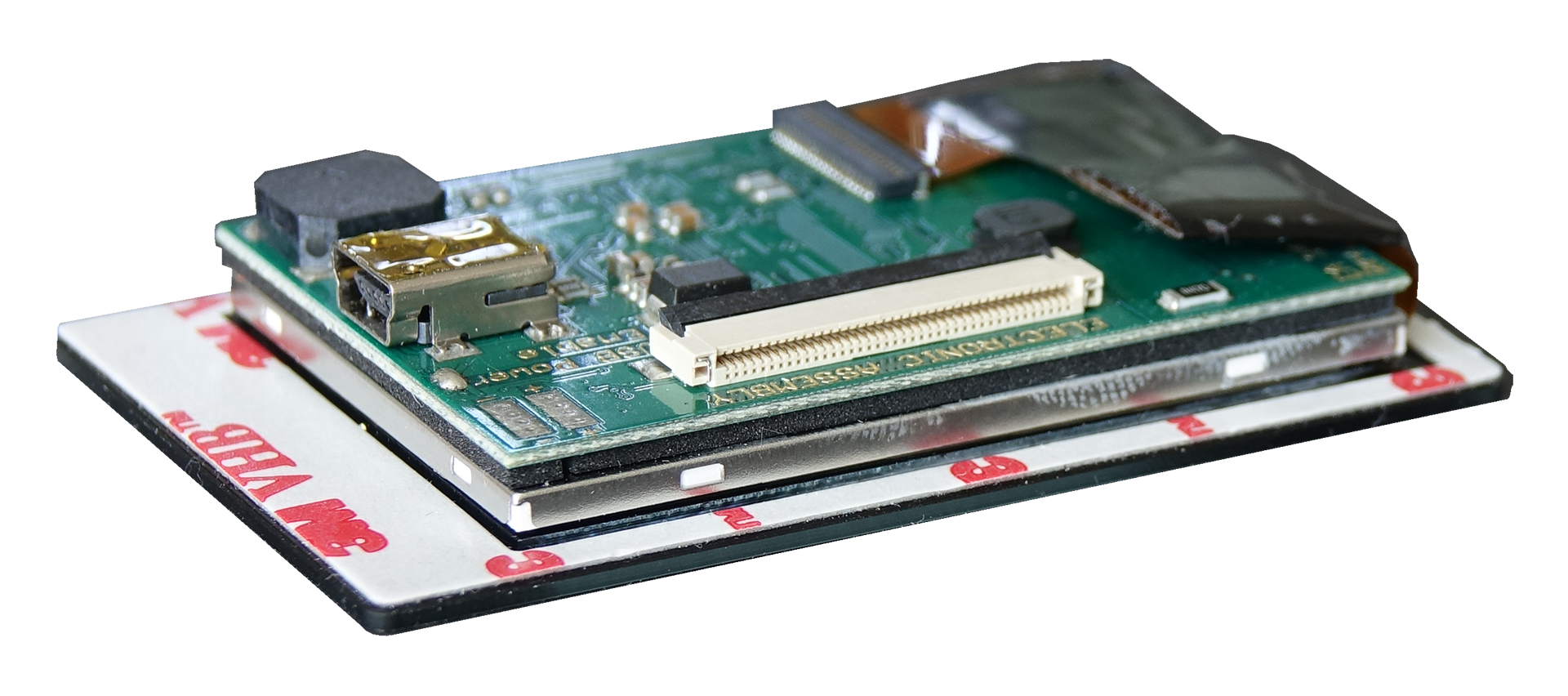

Default-Werte, Messdaten und Protokolle Platz. Der mechanische Aufbau mit umlaufend überstehender
Glasscheibe
des kapazitiven Touchpanels erlaubt den staubdichten und reinigungsmitteldichten Einbau nach IP65.
