EtherCAT-P ist eine Weiterentwicklung der weltweit etablierten EtherCAT-Technologie. Das besondere an EtherCAT-P ist die Kombination der superschnellen EtherCAT-Kommunikation mit der 24-V-Stromversorgung. Hierbei werden auf einem zweiadrigen Adernpaar Daten und Power (Us) für System- und Sensorversorgung mit 24 V und 3 A bereitgestellt. Ein zweites Adernpaar stellt Daten und die Peripheriespannung (Up) für die Versorgung der Aktorik zur Verfügung. Die direkte Einkopplung der Versorgungsspannung auf die 100-MBit-Leitung ermöglicht eine kompakte und kostengünstige Geräteanschaltung.

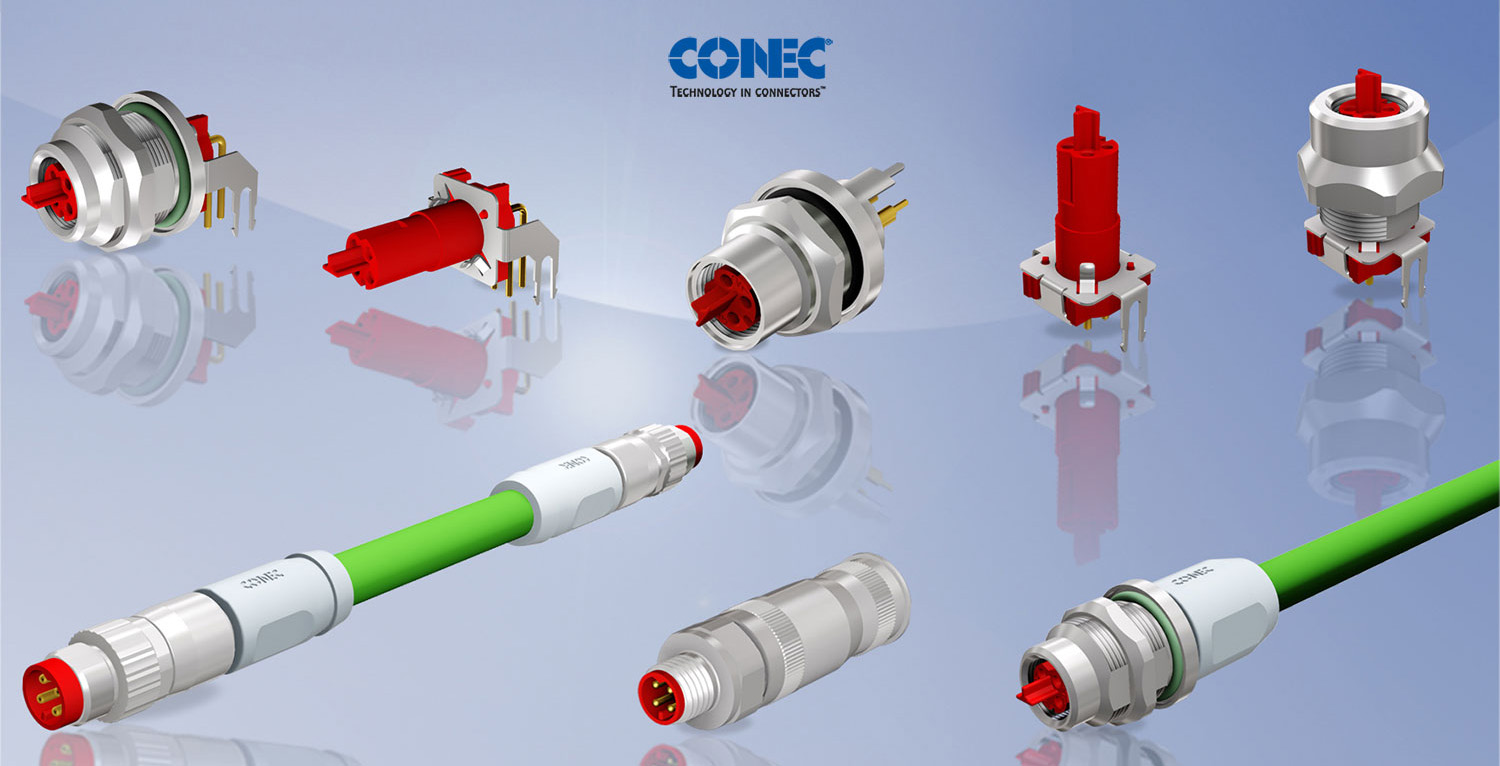

CONEC bietet momentan geschirmte axial umspritzte Bauformen mit der Kabelqualität G6, TPU 4xAWG22, in den Standardlängen an. Bei der 100-MBit-Geräteanschaltung werden fast ausschließlich Stecker-Stecker Verbindungsleitungen eingesetzt.

Bei den konfektionierbaren Steckverbindern stehen axiale Kupplungs- und Steckervarianten zur Verfügung, wahlweise mit Schraub- (Kupplung) oder Crimpanschluss (Kupplung, Stecker). Für den Geräteanschluss gibt es Flansche für die direkte Leiterplattenmontage. Die durchgehende Schirmung vom Flanschgehäuse bis zur Platine wird mit einem gestanzten Blech realisiert. Angeformte Kontaktzungen stellen die radiale Verbindung zum Flanschgehäuse her. Eine Flansch-Sonderausführung mit angespritzter Leitung und einem weiteren Stecker an der Seite B, vorzugsweise P-codiert, ist z. B. für die Verdrahtung durch die Schaltschrankwand geeignet. ▪ ds
