3D-Multi-Stereo-Sensor mit großem Messfeld

Mit Embedded Technologie und einem besonders großen Bildfeld bietet ein neuer 3D-Sensor von ISRA VISION kurze Scanzeiten und schnelle Datenverfügbarkeit – optimal für den Einsatz direkt in der Produktionslinie.
Auf Basis einer exakten 3D-Formerfassung überprüft er sämtliche Merkmale eines Objektes wie Bohrlöcher oder Spaltmaße in nur einem Messdurchlauf: die ermittelten Ergebnisse stehen per CAD-Abgleich sofort zur Verfügung. Dank seiner hohen Präzision und robusten Bauweise eignet sich der ultraschnelle 3D-Sensor auch als Stand-Alone-System sowie für Messungen im Qualitätslabor. Ausgestattet mit vier hochauflösenden Kameras und einer Hochleistungs-LED erfasst X-GAGE3D von ISRA VISION alle Objektformen innerhalb kürzester Zeit und auch unter herausfordernden Bedingungen.

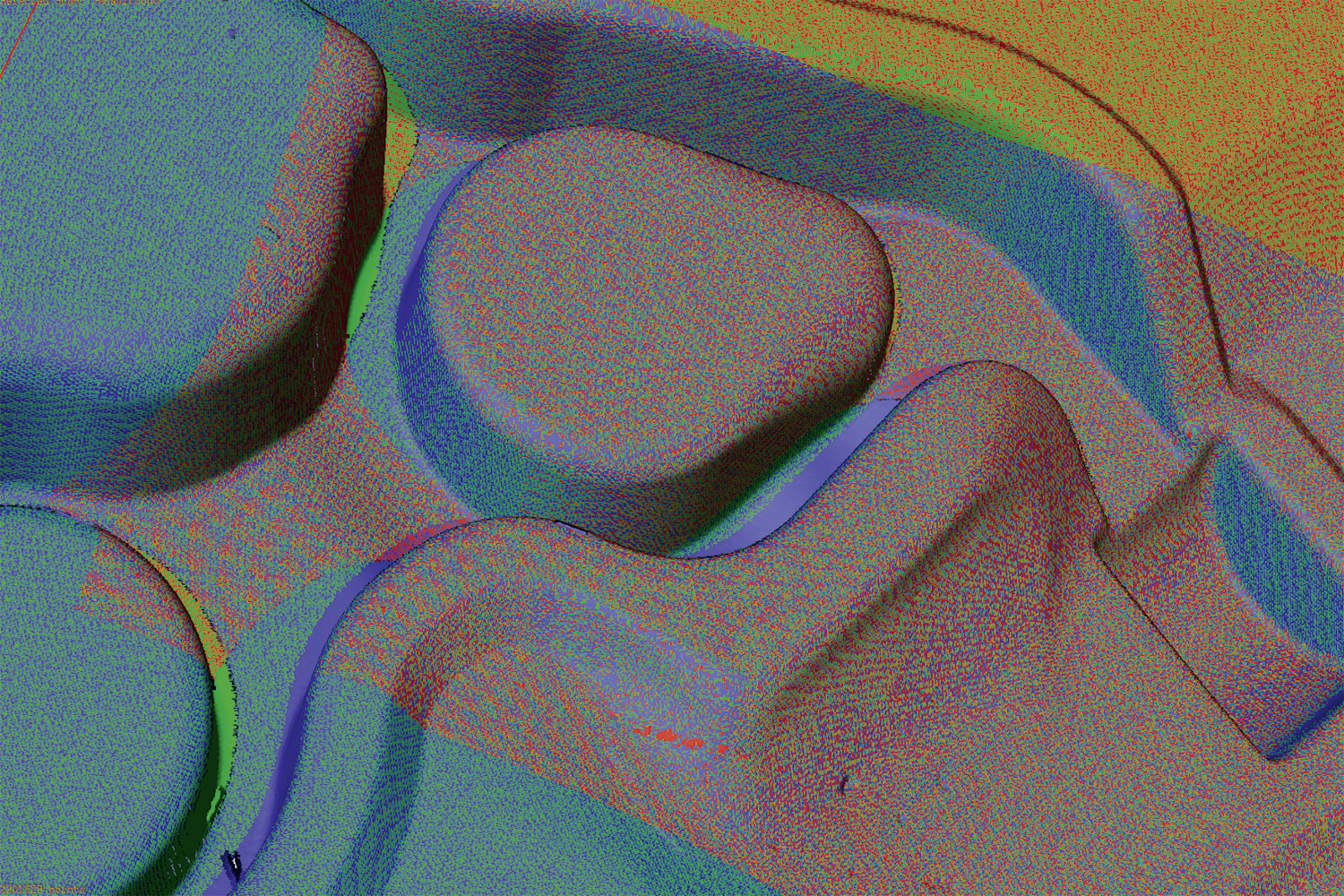

Seine Multi-Stereo-Technologie gestattet eine besonders vollständige, ultrafeine Punktewolke, da stereometrische Aufnahmen mit sechs verschiedenen Kamerapaaren möglich werden.

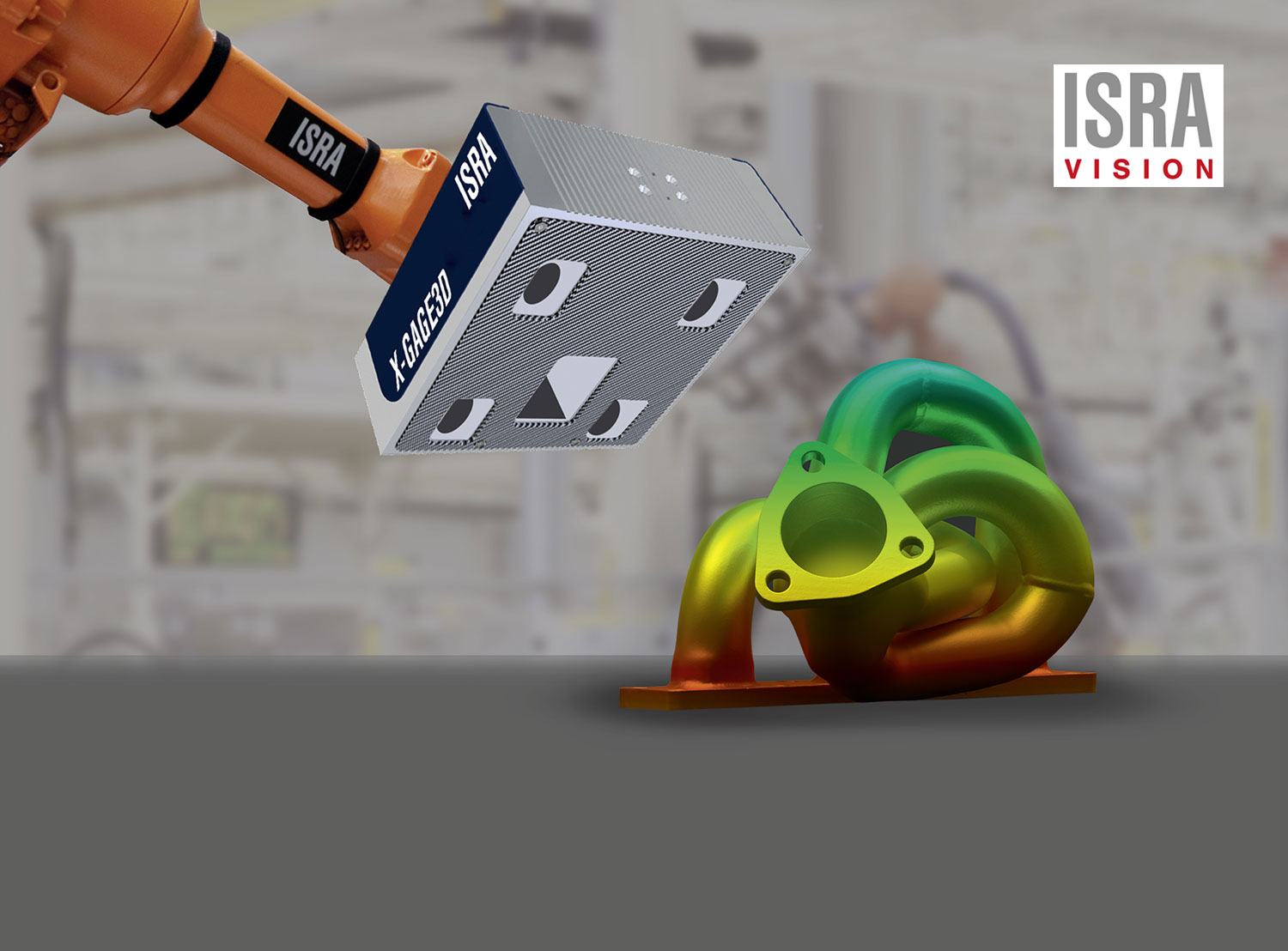

Mit vier integrierten Kameras und einer Hochleistungs-LED-Beleuchtung erfasst der X-GAGE3D selbst kleinste Details und erstellt zuverlässig Watertight-Modelle: Die lückenlosen digitalen Abbilder eignen sich für Anwendungen wie die additive Fertigung
JULI - 2018
25
Vision
Der X-GAGE3D ermöglicht vollständige Objektdigitalisierung mit hoher Genauigkeit

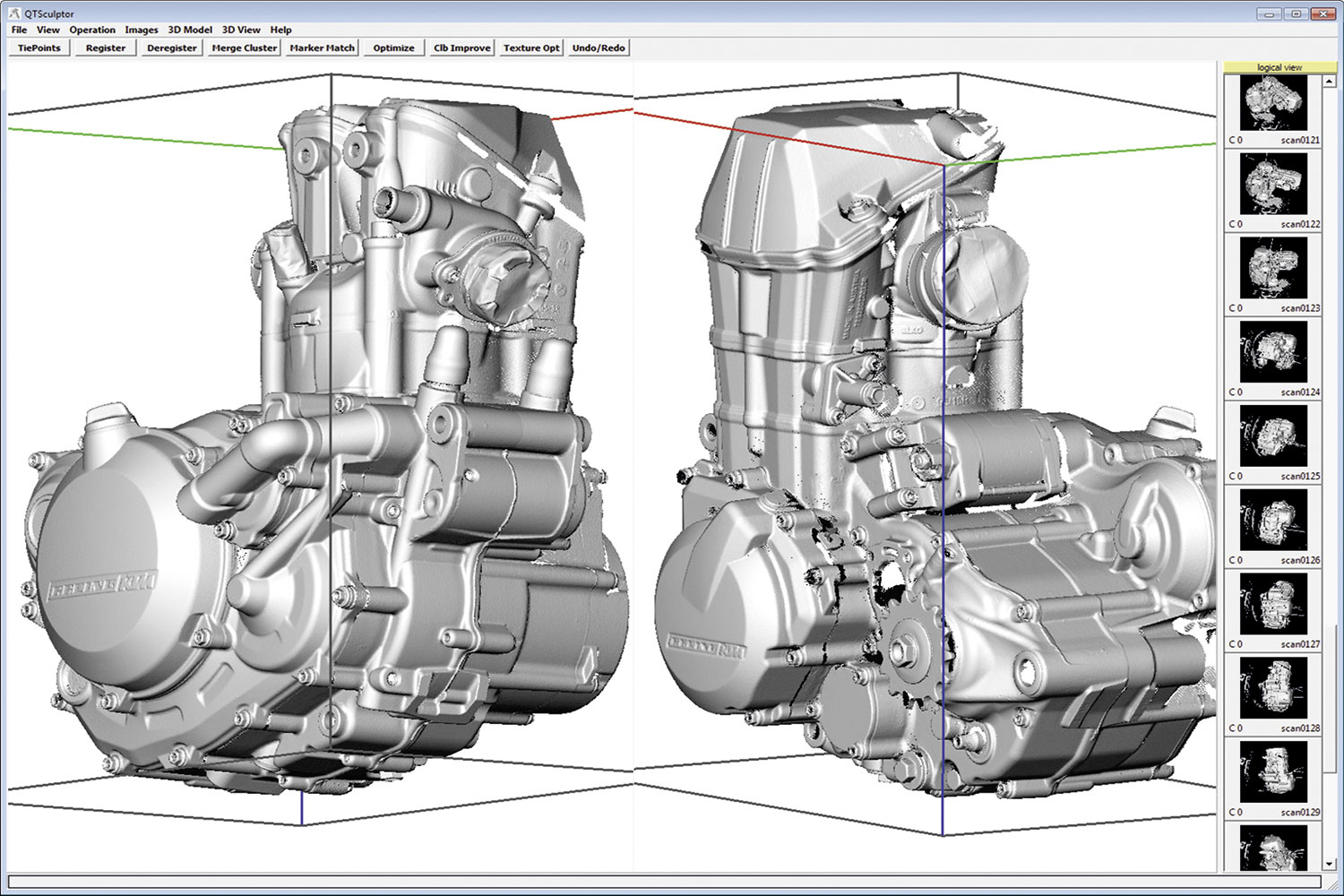

Durch die verschiedenen Kameraperspektiven werden etwa reflektierende Bereiche nicht unscharf, da sie aus einem anderen Blickwinkel optimal bestimmt werden können. Das Ergebnis sind präzise digitale Abbilder, sogenannte Watertight-Modelle, die Objekte detailliert und lückenlos darstellen. So lassen sich selbst frei geformte Flächen präzise überprüfen und die ermittelten Ergebnisse eignen sich optimal für die additive Fertigung mit einem 3D-Drucker oder das Reverse Engineering.

Objektdigitalisierung
als Qualitätskontrolle

Liegt bereits ein CAD-Datensatz eines Bauteils vor, lassen sich Maßabweichungen mit einem CAD-Abgleich schnell ermitteln. Mit diesem Verfahren überprüft X-GAGE3D alle Objektmerkmale gleichzeitig, was eine Qualitätsprüfung deutlich beschleunigt. Im Fall einer Objektdigitalisierung erstellt X-GAGE3D die CAD-Daten selbst und stellt diese in allen gängigen Formaten zur Weiterverarbeitung zur Verfügung. Auf Basis der ultrafeinen Punktewolkentechnologie erreicht X-GAGE3D dabei eine besonders hohe Präzision: Der minimale Abstand zwischen den Datenpunkten sorgt für eine hohe Informationsdichte und die exakte Abbildung der Objektoberfläche. Er eignet sich gleichermaßen für Anwendungen im Qualitätslabor wie für die Integration in eine automatisierte Linie. X-GAGE3D steht in mehreren Formaten zur Verfügung und deckt viele Anwendungsbereiche und Bauteilgrößen ab.

Für einfache Bedienung und Industrie 4.0 ausgelegt

Eine intuitive Nutzeroberfläche im Kacheldesign gestattet die sichere Bedienung des Sensors auch ohne Vorerfahrung. So ist ein störungsfreier Betrieb gewährleistet. Mit WLAN und dem OPC/UA-Protokoll ausgestattet, ist der Sensor darüber hinaus für eine vernetzte Produktion und Industrie 4.0 vorbereitet. Zusätzlich ergänzt X-GAGE3D auch ISRAs Ausstattung für absolutes Messen – dieses Referenzsystem bestimmt die Sensorposition im Raum absolut mit Bezug zu einem übergeordneten Koordinatensystem und erreicht so eine maximale Objektivität der Ergebnisse. ▪ ds
