Feldassemblierbarer High‑Speed M12‑Steckverbinder

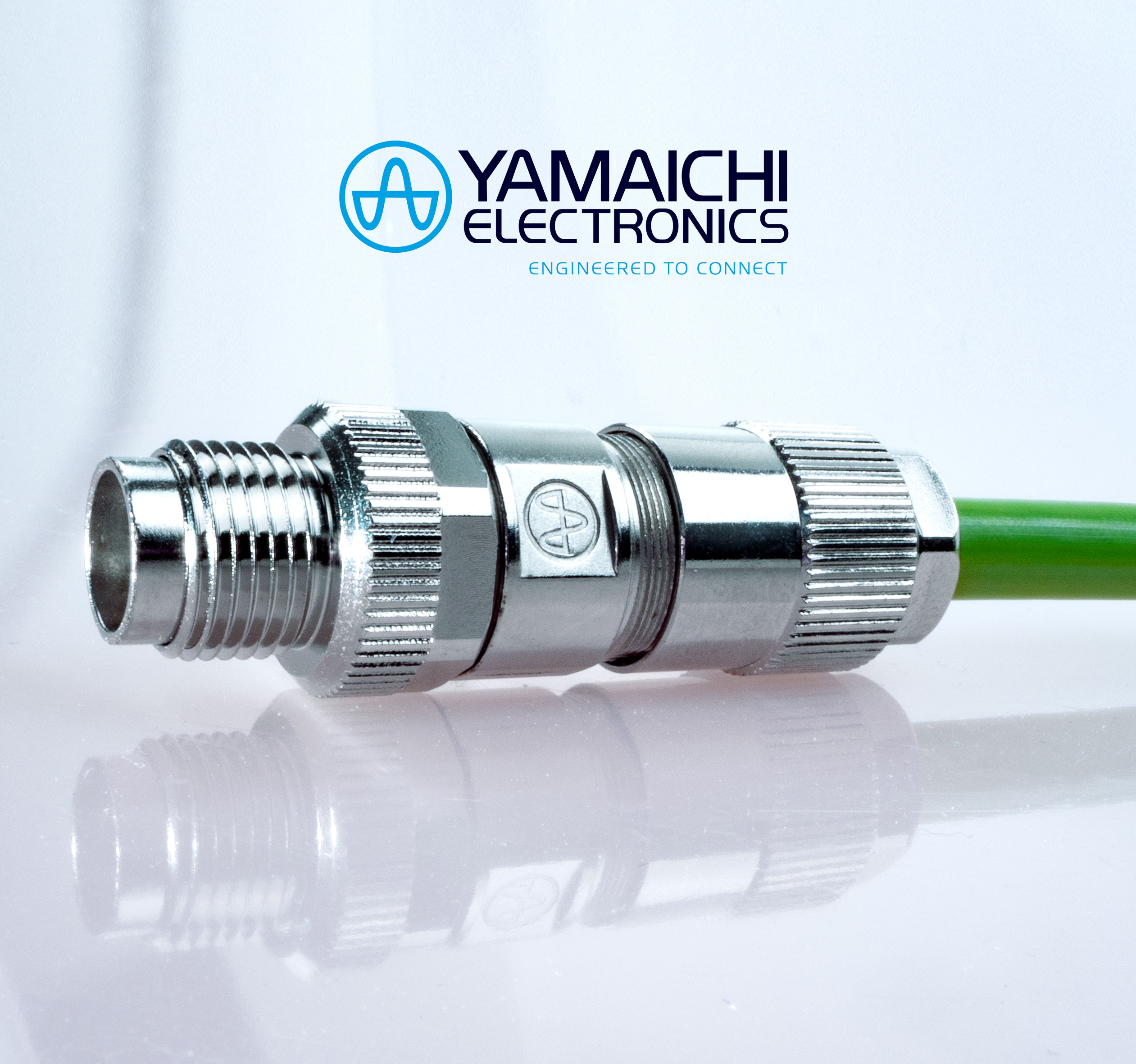

Yamaichi Electronics erweitert sein Y‑Circ M12‑Produktportfolio um einen neuen, feldassemblierbaren
Steckverbinder für 10‑Gigabit-Ethernet-Anwendungen.
Der neue Steckverbinder eignet sich für den Einsatz in typischen CAT6A-Anwendungen wie z. B. in der
Kommunikationsverkabelung von Automationssteuerungsanlagen. Durch sein schlankes Design im Vergleich zu
ähnlichen Steckverbindern am Markt bietet er auch in beengtem Bauraum eine gute Lösung.
Die feldkonfektionierte Variante kommt gegenüber umspritzten M12-Kabelkonfektionen zum Einsatz, wenn das Kabel beispielsweise durch einen Kabelkanal gezogen werden muss und mit Stecker zu sperrig wäre. Auch wenn die exakte Kabellänge nicht im Vorhinein definiert werden kann, bieten sich Feldkonfektionen an. Falls ein Stecker an einer bereits verlegten Konfektion getauscht werden muss, greift man ebenfalls gern auf feldkonfektionierte Steckverbinder zurück.
Die Schneid-Klemmkontakte kontaktieren das Kabel zuverlässig. Zudem besteht er nur aus zwei Einzelteilen, die rasch mit dem Kabel und dann miteinander verbunden werden.
Das Kabel muss lediglich abisoliert und die Adern des Kabels in die farbig markierten Schlitze im hinteren Teil des zweiteiligen Steckverbinders eingepresst werden. Nachdem die überstehenden Adern abgeschnitten sind, verbinden sich die IDC-Schneidklemmkontakte beim Verschrauben der beiden Teile automatisch.
Die feldkonfektionierte Variante kommt gegenüber umspritzten M12-Kabelkonfektionen zum Einsatz, wenn das Kabel beispielsweise durch einen Kabelkanal gezogen werden muss und mit Stecker zu sperrig wäre. Auch wenn die exakte Kabellänge nicht im Vorhinein definiert werden kann, bieten sich Feldkonfektionen an. Falls ein Stecker an einer bereits verlegten Konfektion getauscht werden muss, greift man ebenfalls gern auf feldkonfektionierte Steckverbinder zurück.
Fit für High-Speed-Datenübertragung
Das Steckgesicht entspricht der genormten M12-X-Kodierung nach DIN EN 61076-2-109. Dank seines Zinkdruckgussgehäuses bietet der Y-Circ M CAT6A Field-Assembly-Steckverbinder optimale Übertragungseigenschaften auch in anspruchsvollen Umgebungen. Im gesteckten Zustand erreicht er Schutzart IP67 und ist somit bestens gegen widrige Umwelteinflüsse geschützt. Durch seine schlanke Bauform überzeugt er auch in platzkritischen Einbausituationen.Zeitvorteil beim Einbau
Durch sein nahezu werkzeugloses Setup lässt er sich schnell und einfach assemblieren.Die Schneid-Klemmkontakte kontaktieren das Kabel zuverlässig. Zudem besteht er nur aus zwei Einzelteilen, die rasch mit dem Kabel und dann miteinander verbunden werden.
Das Kabel muss lediglich abisoliert und die Adern des Kabels in die farbig markierten Schlitze im hinteren Teil des zweiteiligen Steckverbinders eingepresst werden. Nachdem die überstehenden Adern abgeschnitten sind, verbinden sich die IDC-Schneidklemmkontakte beim Verschrauben der beiden Teile automatisch.

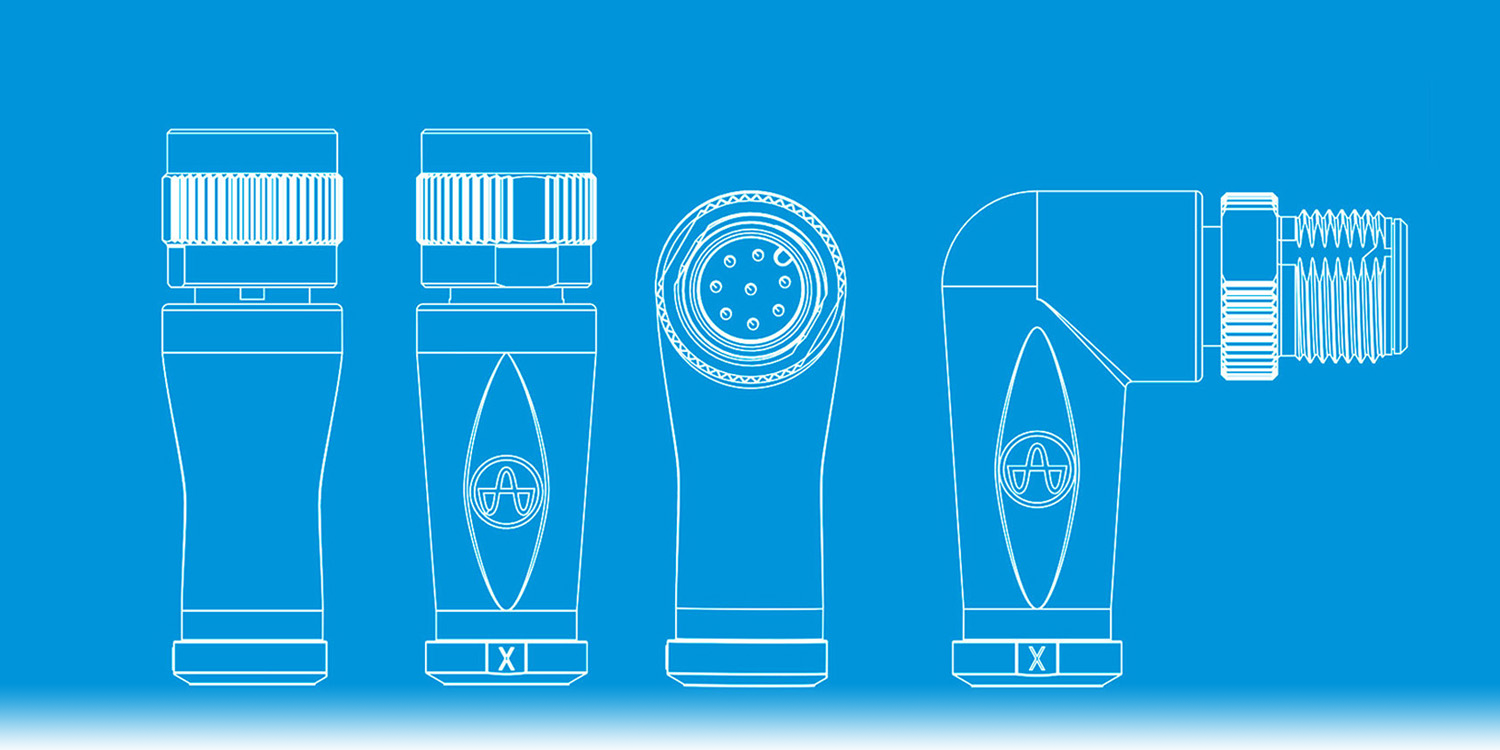

Die M12-Rundsteckverbinder Y-Circ M sind dank CAT6A-Unterstützung und Schutzart IP67 für die
Kommunikationsverkabelung in Automationssteuerungsanlagen geeignet
