Flexible Lösungen
für die mobile Automation

CONEC Verteilersystem Typ S, M, L
widersteht härtesten Bedingungen

Die Miniaturisierung in der Automation führt dazu, dass Feldgeräte und Steuerungen immer kleiner werden. Das CONEC Verteilersystem bietet eine flexible Möglichkeit, umspritzte Abzweige und Abgänge in elektrische Verbindungsleitungen wie zum Beispiel in Kabelbäumen zu integrieren. Dabei wird sichergestellt, dass die durchgängige Leitungsummantelung auch an der Spleißstelle im Verteiler die volle funktionale Integrität behält.
Verbindungstechnik
Auch bei mobilen Arbeitsmaschinen aus der Land-, Forst- und Bautechnik steigt der Automatisierungsgrad ständig und somit auch der Bedarf, die Maschinen mit Sensoren und weiteren elektrischen Komponenten dezentral auszurüsten.

Beständig in rauer Umgebung

Das Verteilersystem ist mindestens IP67 geschützt, wird werksseitig elektrisch geprüft und bietet somit eine robuste, manipulationssichere Möglichkeit, Maschinen sicher zu elektrifizieren. Die PUR-Umspritzung bietet eine gute Beständigkeit für das Umfeld der Agrartechnik.

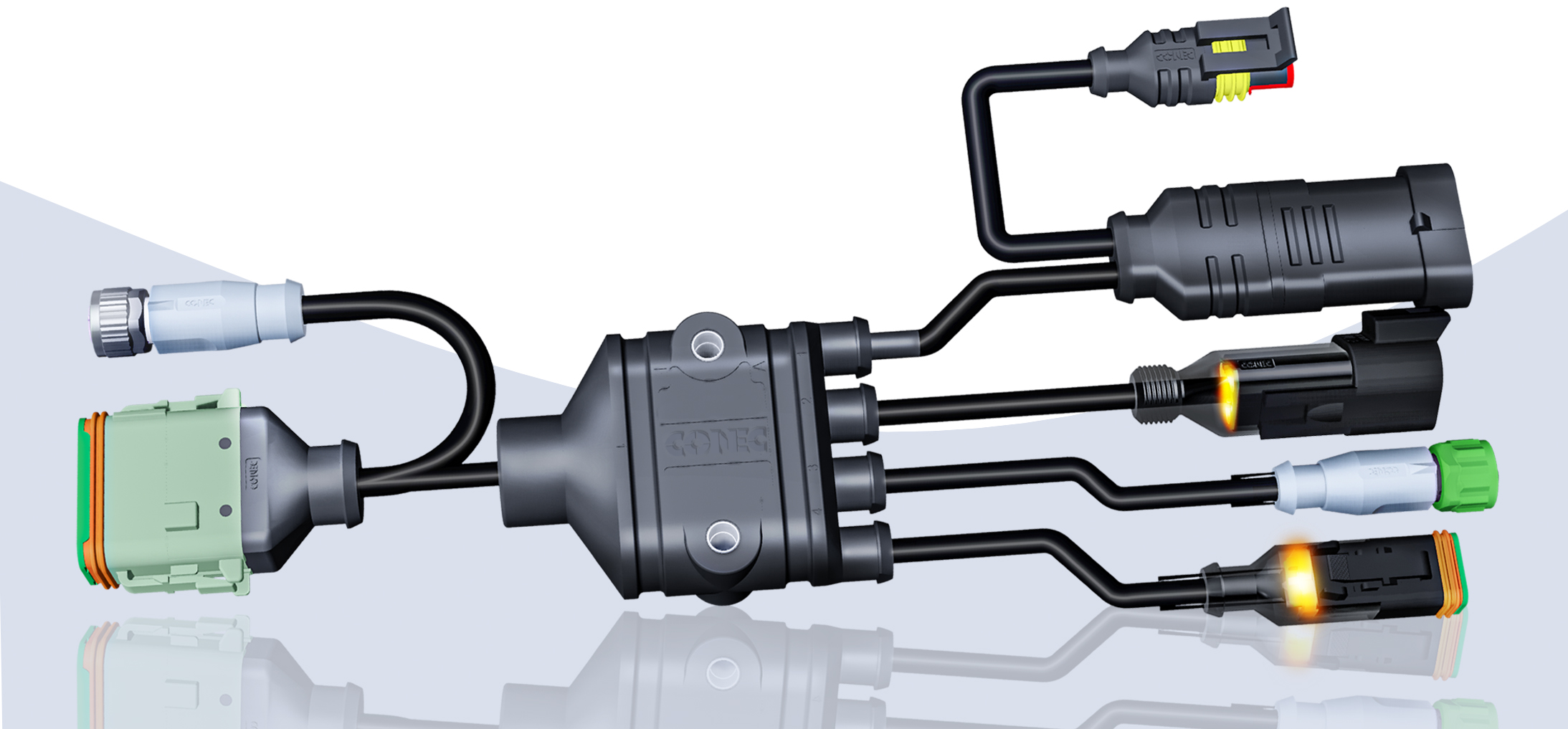

Verteiler in
den Größen S, M und L

Da das Verteilersystem ausschließlich für den Ein- und Ausgang von Leitungen vorgesehen ist, ergibt sich ein nahezu grenzenloser Freiheitsgrad in der Möglichkeit verschieden Stecksysteme zu kombinieren. Die Grenzen werden durch die maximalen Leitungsdurchmesser von maximal 8 mm bei den Varianten S und M gesetzt.
Bei der Variante L ist für den Eingang der maximaler Leitungsdurchmesser auf maximal 17 mm begrenzt und die Kabeldurchmesser der Ausgänge bei der Vierfach-Ausführung auf max. 8 mm, sowie bei der Dreifach-Ausführung auf maximal 13 mm begrenzt.
Jeder Verteiler hat zwei Befestigungslöcher mit M5-Gewinde zur einfachen und sicheren Montage in den Maschinen. Weiterhin ist am Ein- und Ausgang des Gehäuses jeweils eine Kabelbinderaufnahme integriert. Somit kann das System je nach Bedarf einfach und sicher am Einsatzort befestigt werden und widersteht auch härtesten äußeren Bedingungen.
Durch die flexible Gestaltung der internen Verdrahtung im Verteiler, besteht neben der einfachen 1-zu-n-fach-Verbindung auch die Möglichkeit einer integrierten Beschaltung wie zum Beispiel eine integrierte selbstheilende Sicherung in einen Pfad. ds

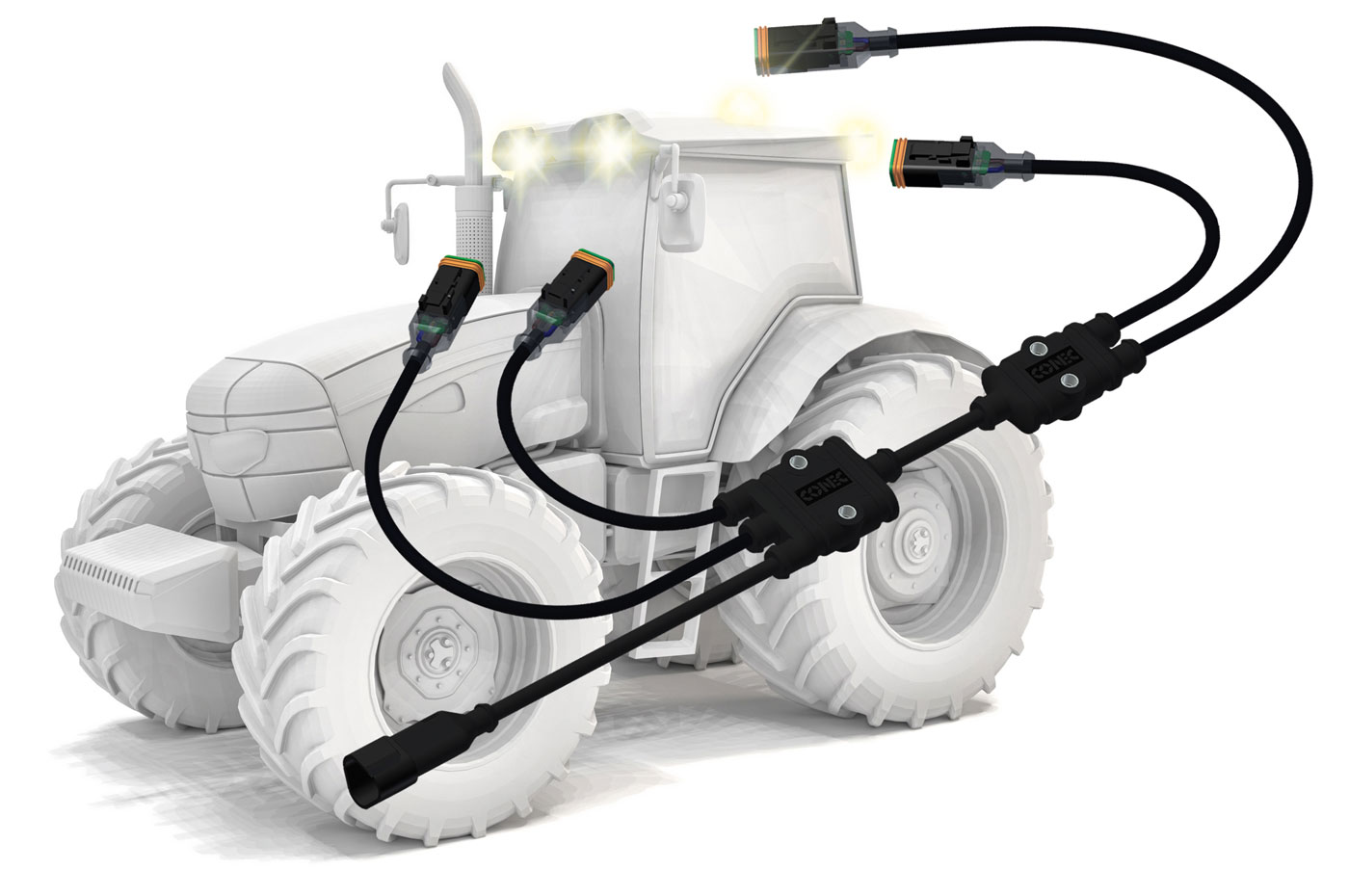

Beispiel für die Ansteuerung von Arbeitsleuchten

Vorteile

  • Reduzierung der Installationskosten
  • Aufbau von komplett geschützten Kabelbäumen
  • Platzsparende Bauform
  • Robuster Aufbau bei kleinstmöglichem Bauraum
  • Verschiedene Befestigungsoptionen

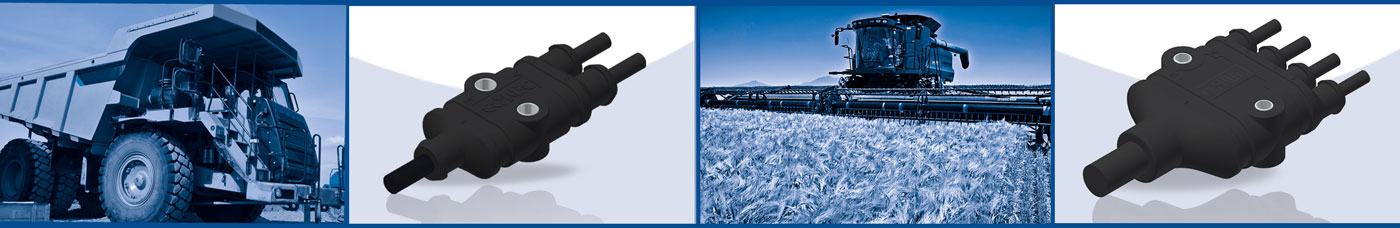

Anwendungsfelder

  • Steuerungstechnik
  • Land- und Baumaschinen
  • Transportindustrie
  • Einsatzfahrzeuge
