Multi-Sensor-Integration mit DX-1200

Die deutlich leistungsfähigere Hardware eröffnet Machine-Vision-Anwendungen ganz neue Möglichkeiten. 3D-Vision zum Beispiel, die mit Stereokameras und Time-of-Flight-Sensoren präzise Tiefeninformationen erfassen und so Objekte vollständig erfassen. Möglich sind auch cloud-basierte Bildverarbeitung und Deep-Learning-Machine-Vision-Systeme, die in der Lage sind, komplexe Bilder zu analysieren und zu kategorisieren, um dann automatische Entscheidungen zu treffen. Der grundlegende Baustein, die Hardware, erhält mit dem DX-1200 von compmall einen neuen Embedded PC, der viele Probleme im Bereich der industriellen Bildverarbeitung lösen kann. „Die automatische Inspektion von Bauteilen erfordert neben hoher Rechenleistung, guten Grafikeigenschaften vor allem die optimale Anbindung ans Netzwerk und Multi-Sensor-Integration“, erklärt Uwe Turner, Produktmanager bei compmall.

„Der modulare Aufbau des DX-1200 erlaubt die Bereitstellung von bis zu zwölf Power-over-Ethernet-Anschlüssen, sodass zwölf Sensoren wie Kameras, Infrarot oder Ultraschall per Ethernet Daten transferieren und gleichzeitig mit Strom versorgt werden. Das ist schon ein Novum.“
Die standardmäßigen Schnittstellen USB 3.2 Gen1 und Gen2, RS-232/422/485 und für Displays HDMI und DisplayPort mit 4K-Auflösung und DVI-I für Full-HD-Auflösung sorgen für die Anbindung verschiedenster industrieller Komponenten ins System.

Hohe Leistung
und erweiterte Konnektivität

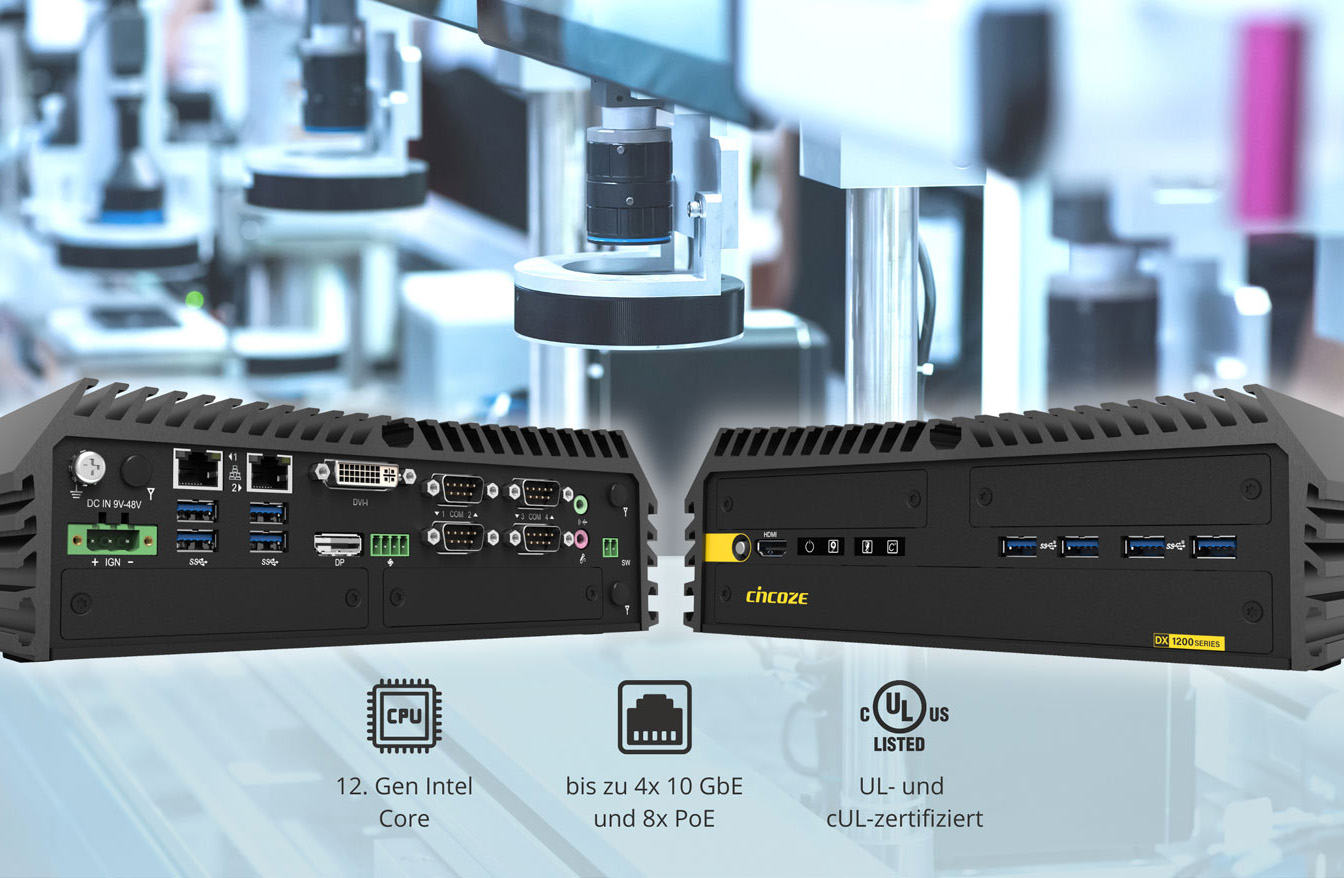

Mit der 12. Generation Intel Prozessoren steigert der DX-1200 die Prozessorleistung im Vergleich zur Vorgängergeneration um 135 Prozent. Der Sprung zur DDR5-Speichertechnologie gewährleistet die hohen Anforderungen an Systemleistung bei verbesserter Energieeffizienz. Über zwei 4800-MHz-DDR5 SO-DIMM-Sockel können bis 64 GB integriert werden. Die UHD-Grafikleistung korreliert mit der CPU-Leistung. Zur Datenspeicherung stehen zwei 2,5 Zoll HDD/SSD zur Verfügung, die RAID 0/1/5/10 unterstützen. Zwei mSATA-Sockel erlauben die Integration weiterer Flash-SATA3-Karten.
Für Add-on-Karten stehen zwei Mini-PCIe-Slots und ein M.2 E-Key-Steckplatz zur Verfügung. Zwei high-speed CMI-Module und ein low-speed CMI-Modul bieten die zusätzlichen Optionen 10 GbE, M12 GbE, 16x Digitale Ein-/Ausgänge und RS-232/422/485. Der M.2 E-Key-Steckplatz unterstützt Intel CNVi, sodass der DX-1200 WLAN/Bluetooth-Konnektivität erhält. Die Integration einer SIM-Karte gehört zum Standard und ermöglicht damit 4G-Verbindungen.
