Ein 3D-Bildverarbeitungssystem
für alle Fälle

Wenn es darum geht, Teile zu prüfen, können Anwender*innen unter verschiedenen etablierten Technologien wählen. Entscheidet man sich für die industrielle Bildverarbeitung, stellt sich die Frage: Benötigt man eine Prüfung in 2D oder 3D und mit welchem Aufwand ist die Implementierung der jeweiligen Lösung verbunden? Je nach Anwendung ist dann ein bewährtes 2D-System oftmals die erste Wahl, selbst wenn die (theoretischen) Vorteile der 3D-Bildverarbeitung offensichtlich sein mögen. Hierfür gibt es zwei Gründe. Der erste: Bislang gab es kein 3D-Vision-System, das den Anforderungen der meisten Inspektionsanwendungen in Bezug auf Bedienkomfort und Kosten entsprach. Die dreidimensionale Bildverarbeitungsinspektion war für die meisten Unternehmen einfach zu teuer und kompliziert, und es gab zudem nur wenige Bildverarbeitungs-Tools, die mit echten 3D-Bildern arbeiteten.

Also musste ein zusätzlicher PC installiert werden, um die Anwendung tatsächlich zu lösen, was zu deutlich mehr Platzbedarf und Programmieraufwand führte. Der zweite Grund: Die 2D-Inspektion mit einer Smart-Kamera funktionierte robust genug und mit großer Benutzerfreundlichkeit. Daher besteht oder bestand in vielen Fällen keine wirkliche Notwendigkeit, den kostspieligen und schwierigen Übergang zu einem 3D-Inspektionssystem zu vollziehen.

Neue Möglichkeiten für die automatische 3D-Inspektion

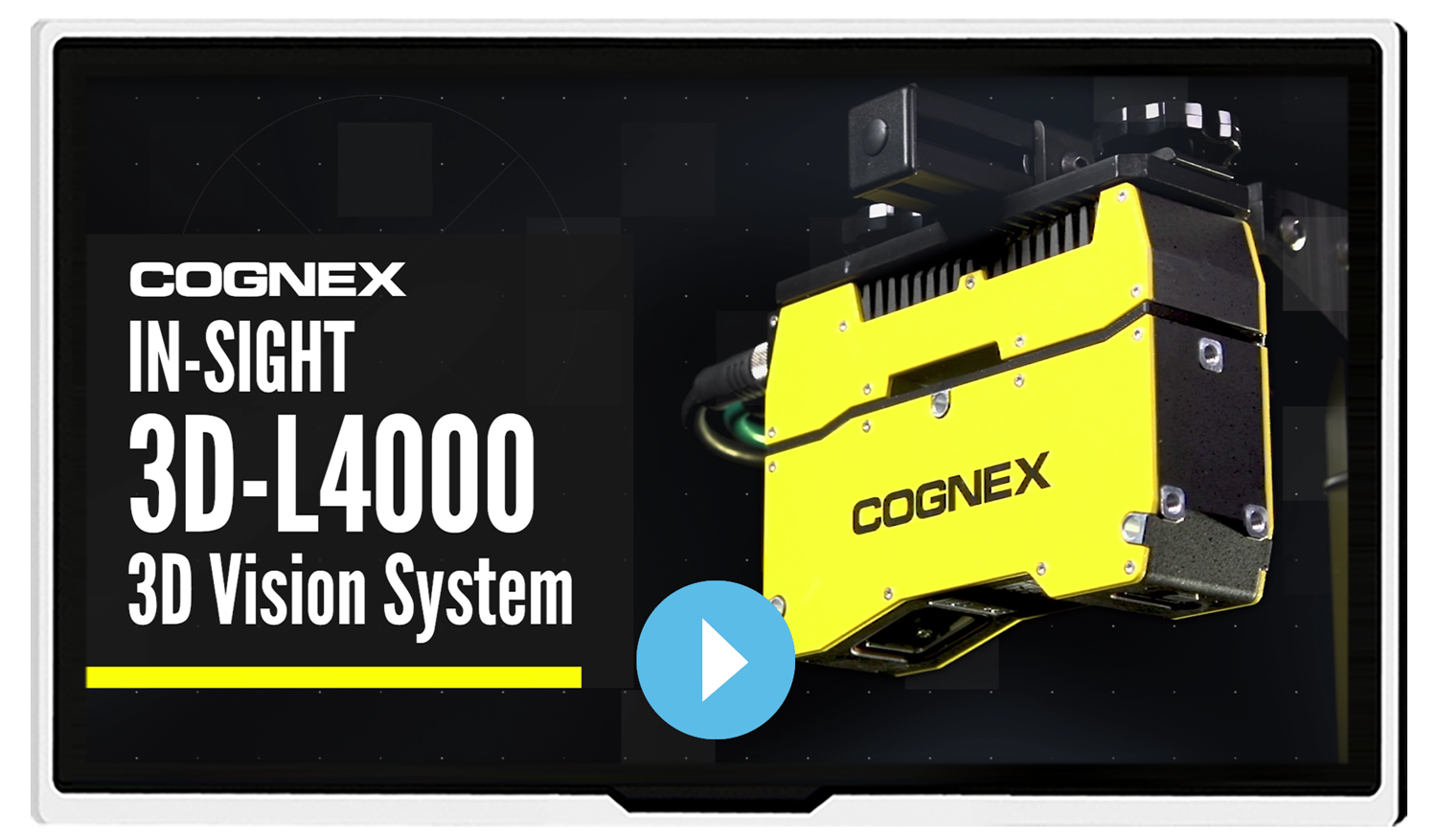

Diese Situation ändert sich nun – mit der Einführung des Embedded-Vision-Systems In-Sight^® 3D-L4000 vom Bildverarbeitungsspezialisten Cognex. Diese einzigartige Smart-Kamera ermöglicht es Ingenieur*innen, eine Reihe von Inline-Prüf-, Führ- und Messanwendungen an automatisierten Produktionslinien schnell, präzise und kostengünstig zu lösen. Es bietet eine umfangreiche Suite echter 3D-Vision-Tools, die dank der vertrauten und robusten In-Sight Spreadsheet-Umgebung genauso einfach zu bedienen sind wie die industrieerprobten 2D-Vision-Tools von Cognex. Die patentierte Speckle-freie blaue Laseroptik ist darüber hinaus eine Branchenneuheit, welche die Erfassung qualitativ hochwertiger 3D-Bilder ermöglicht.

Die blaue Laseroptik sorgt für den Unterschied

Anwender*innen von 3D-Bildverarbeitung kennen das bestimmt: Normalerweise haben 3D-Bildverarbeitungssysteme mit Speckle zu kämpfen – Lichteffekte, die auftreten, wenn das Laserlicht von der Oberfläche des Teils zurück zum Bildverarbeitungssystem gestreut wird. Speckle ist ein Problem in bestehenden 3D-Vision-Systemen, da es das Aussehen des Teils verändert und die Bildgenauigkeit verringert. Das System kann lediglich schätzen, wo sich der Laser befindet. Bislang ist es keinem 3D-System gelungen, Speckle zu beseitigen und damit ausreichend gute Bilder zu erzeugen, um zuverlässige Inspektionsanwendungen in 3D durchzuführen. Im In-Sight 3D L-4000 wird ein neuer, patentierter Laser im blauen Lichtbereich verwendet, der Speckle-freie Bilder in einer Auflösung von 2K liefert. Der Imager sieht eine klare Laserlinie, was zu einer höheren Genauigkeit der 3D-Bilder führt und somit die Qualität und Wiederholdbarkeit der Mess- und Prüfergebnisse maßgeblich mitbestimmt. Außer diesem technischen Fortschritt in der laserbasierten Bildverarbeitung liefert das System seine eigene Beleuchtung sowohl für 3D- als auch für 2D-Bilder, es kommt also ohne externe Lichtquelle aus.
