D-codierte M8x1-Steckverbinder für Fast Ethernet

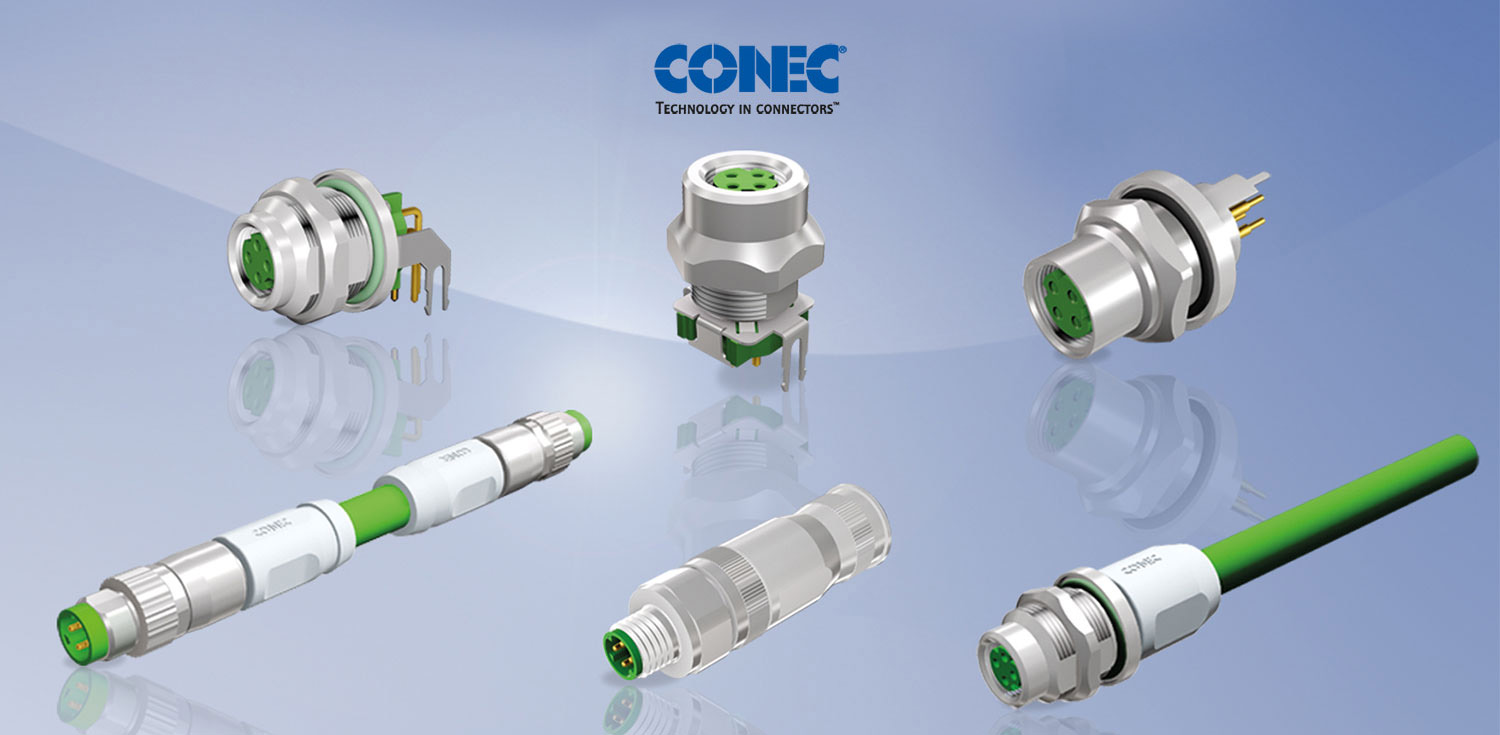

Die Industrial-Ethernet-Übertragung wird bei der M8x1 D-Codierung mit einem 4-poligen M8x1-Steckverbinder in Verbindung mit einer 360°-Schirmung und einer Standard-Ethernet-Leitung realisiert. Zusammen mit den auf 0,8 mm Durchmesser geänderten Kontakten ermöglicht der Stecker eine Übertragungsrate bis zu 100 Mbit/s (Fast Ethernet). Um eine durchgehende Feldverkabelung zu ermöglichen, hat CONEC folgende Komponenten entwickelt: Steckverbinder umspritzt, Steckverbinder konfektioniert und Flansche für die direkte Leiterplattenmontage. Derzeit sind geschirmte axial umspritzte Bauformen mit einer schleppkettentauglichen TPU-Leitung (4x AWG22) in Standardlängen im Portfolio. Bei der 100 MBit-Geräteanschaltung werden fast ausschließlich Stecker-Stecker Verbindungsleitungen eingesetzt. Bei den konfektionierbaren Steckverbindern stehen axiale Kupplungs- und Steckervarianten zur Verfügung, wahlweise mit Schraubanschluss (Kupplung) oder Crimpanschluss (Kupplung, Stecker). Flansche für die direkte Leiterplattenmontage gibt es in axialen, gewinkelten zweiteiligen und in axialen einteiligen Ausführungen. Als Flansch-Sonderausführung steht die Version mit angespritzter Leitung und einem weiteren Steckverbindet an der Seite B, vorzugsweise M8x1 D-codiert zur Verfügung. ▪ ds
