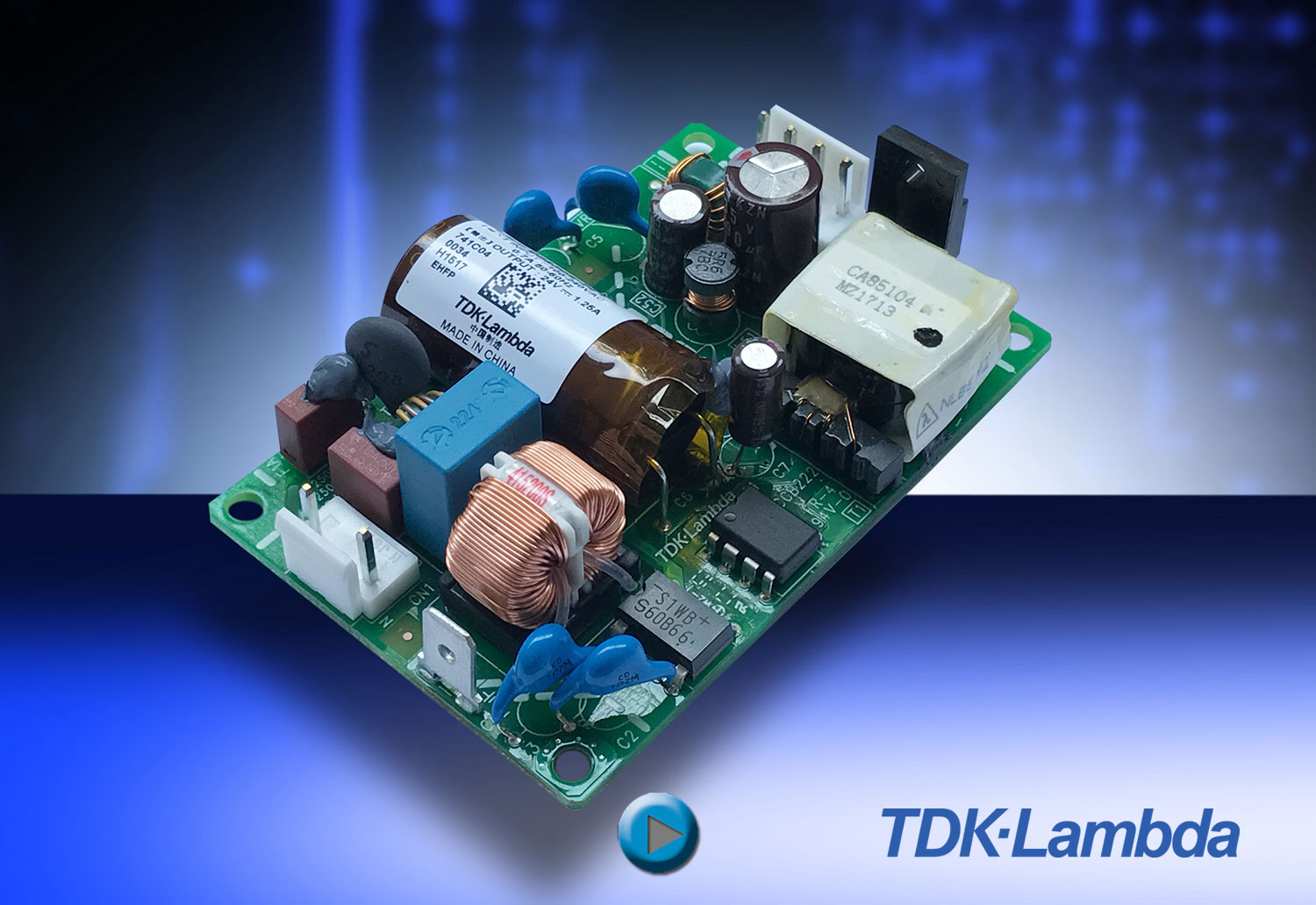

Die Schaltnetzteile CUS30M und CUS60M benötigen keine externe Befilterung

Lüfterlose Industrie- und Medizin-Schaltnetzteile für Betrieb bis 85°C

Die CUS-M-Schaltnetzteil-Serie von TDK-Lambda stellt Ausgangsleistungen von 30, 60, 150, 250 und 350 Watt bereit. Je nach Modell ist sie für Schutzklasse-I- als auch für Schutzklasse-II-Anwendungen geeignet und kann bei Umgebungstemperaturen bis zu 85 °C ohne zusätzliche Belüftung betrieben werden.
Da kein Lüfter erforderlich ist, eignet sich die CUS-M-Serie unter anderem für Anwendungen bei denen Lüftergeräusche stören, etwa in der Labor-, Prüf- und Messtechnik, in Krankenhäusern, im Dental- und Homecare-Bereich, beim Rundfunk sowie in diversen Industriebereichen. Alle Netzgeräte sind bis 5.000 Meter Arbeitshöhe einsetzbar und haben 3 bzw. 5 Jahre Garantie. Die Geräte haben eine Baugröße von 76,2 x 50,8 x 24,2 mm (bei 30 W) bis 190 x 87 x 40 mm (bei 350 W).

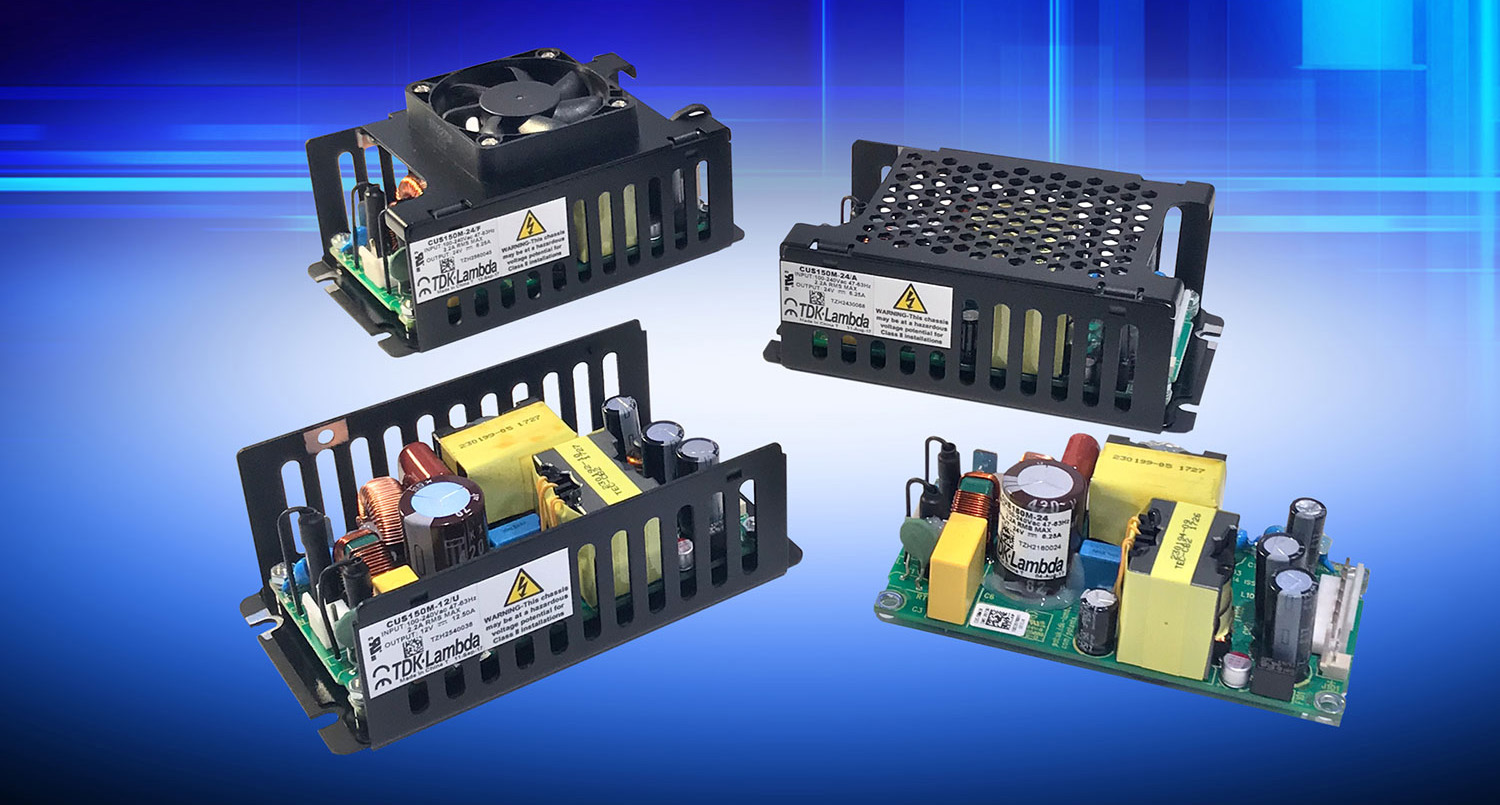

Je nach Ausgangsleistung gibt es Ausführungen in Open-Frame-Bauweise und im geschlossenen Gehäuse. Ein Gerät hat einen Lüfter auf der Oberseite und ein Modell verfügt über ein U-Chassis.
MAI - 2018
25
Power
Die CUS-M-Serie arbeitet mit 85-264 V Netzeingangsspannung und ist mit den Ausgangsspannungen von 5 V (60 W) bis hin zu 48 V DC (in jeder Leistungsklasse) verfügbar. Alle Geräte haben eine Leerlaufleistungsaufnahme von unter 0,5 Watt und erzielen einen Wirkungsgrad von bis zu 94 Prozent.

Isolationsspannungen

Die Isolationsspannung beträgt 4.000 V AC (2 x MOPPs) zwischen Ein- und Ausgang, 1.500 V AC (1 x MOPP) zwischen Eingang und Masse und 1.500 V AC (1 x MOPP) zwischen Ausgang und Masse. MOPP steht für Means of Patient Protection. Diese Schutzmaßnahme reduziert das Risiko eines elektrischen Schlages für den Patienten. Die Netzteile der CUS-M-Serien eignen sich für Medizinanwendungen mit B- und BF-Klassifizierung. Der Erdableitstrom liegt unter 250 µA und der Berührungsstrom ist kleiner als 100 µA. Die 30- und 60-Watt Geräte sind für Anwendungen mit der Hausgerätenorm EN60335-1 konform (150 Watt auf Anfrage).

Zertifizierungen

Die CUS-M-Serie ist zertifiziert nach IEC/EN/ES 60601-1 und IEC/EN/US 60950-1; mit CE-Zeichen gemäß Niederspannungsrichtlinie und der RoHS2-Richtlinie.
Die EMV entspricht EN 55011‑B, EN 55032-B und FCC Klasse B bei leitungsgebundener und abgestrahlter Störemission (Schutzklasse I und II). Des Weiteren entsprechen die Geräte der EN61000-3-2 sowie IEC60601-1-2 (ed. 4) und IEC 61000-4 bei der Störfestigkeit. Auch im Produktportfolio befindet sich eine Variante mit Dreifachausgang, die CUT-Serie mit 35 W bzw. 75 W. ▪ ds
