Antriebstechnik
Was wird als kompakter Kugelgewindetrieb bezeichnet?
Dieser Begriff weist im Allgemeinen darauf hin, dass die Kugelmutter über eine interne Rückführung verfügt, was ihr einen kleineren Außendurchmesser verleiht. Daher der Begriff kompakt. Trotz ihres Namens enthalten kompakte Designs oft Spindeln mit einem Durchmesser von bis zu 25 Millimeter – viel größer als herkömmliche Miniatur-Kugelgewindetriebe.Was wird als Miniatur-Kugelgewindetrieb bezeichnet?

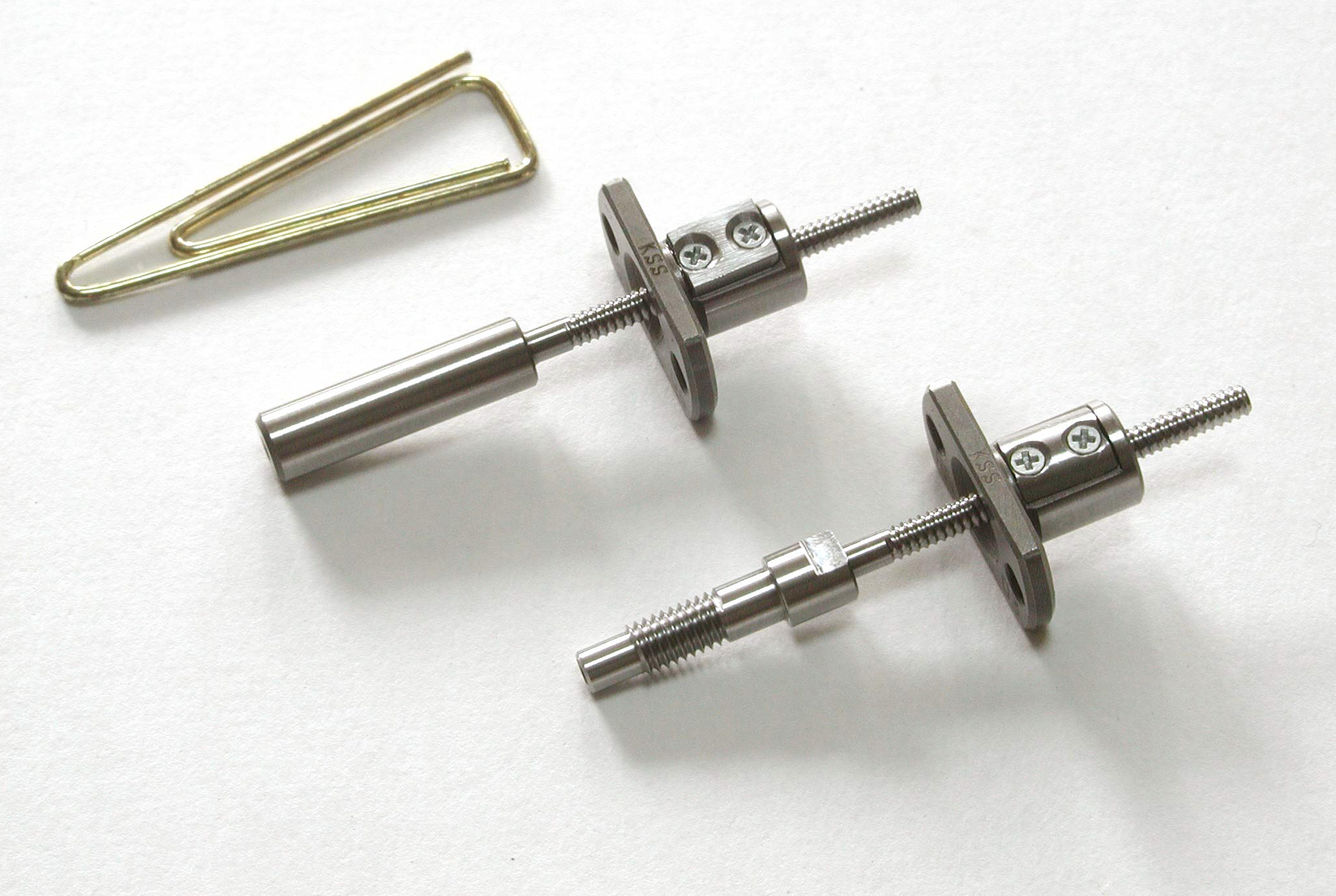

Bei einem Miniatur-Kugelgewindetrieb kann die Spindel entweder durch Rollen oder Schleifen der Gewinde hergestellt werden. Spindeldurchmesser unter 8 Millimeter werden in der Regel durch Schleifen hergestellt, obwohl einige Hersteller diese Spindeln bis zu einem Durchmesser von 6 Millimeter in gerollter Ausführung anbieten.In mancher Hinsicht entsprechen Miniatur-Kugelgewindetriebe ihren größeren Standardausführungen. Viele Miniatur-Kugelgewindetriebe werden in den gleichen Ausführungen wie Standard-Kugelgewindetriebe oder mit einem Spindelende zur einfachen Montage angeboten. Die Kugelrückführung kann innerhalb der Kugelmutter oder mit externen Rückführungsmethoden erfolgen. Steigungsgenauigkeiten und Vorspannungsklassen folgen unabhängig vom Spindeldurchmesser den gleichen Bezeichnungen. Spezifikationen wie Lebensdauer (L10-Berechnung), Knicklast und kritische Geschwindigkeit sind für Miniatur- und Standard-Kugelgewindetriebe gleich.
Anwendungen und Einsatzbereiche
Miniatur-Kugelgewindetriebe sind effiziente Linearkomponenten in kleinem Format und daher ideal für Kleinst-Anwendungen, bei denen es auf eine präzise Bewegung kleiner Lasten ankommt.Sie bieten besondere Vorteile bei Geräten für Labor-, Halbleiter- und medizinischen Anwendungen, z. B. bei der medizinischen Diagnostik, Test- und Messstationen sowie bei Gravur- und Druckverfahren, aber auch für eine Reihe von Anwendungen, die das Pumpen von Flüssigkeiten oder Pick-and-Place-Anwendungen umfassen.
Bewährter Hersteller
Seit 1964 ist KSS erfolgreich als Spezialist für hochpräzise Kugelgewindetriebe und Spindelfertigung tätig. Im Jahr 2001 entwickelte KSS den weltweit kleinsten Subminiatur-Linear-Kugelgewindetrieb mit einem Schaftdurchmesser von nur 1,8 Millimeter und einer kompakten, spielfreien Kugelumlaufspindel. ▪ ds
