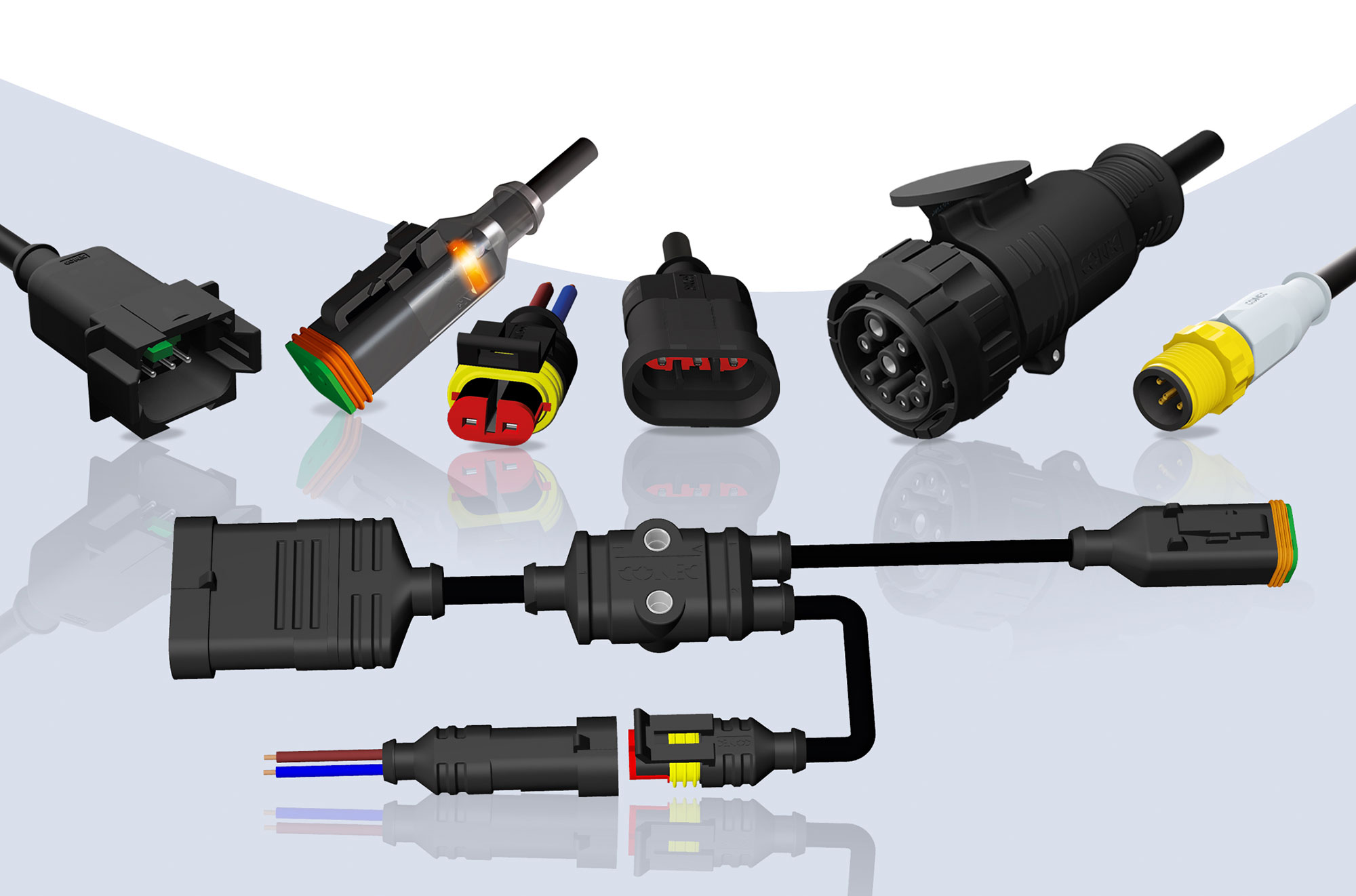

Die DT- und VSS-Superseal-Steckverbinderserien sind als Kabel zu Kabelverbindung ausgelegt und verrasten bzw.
verriegeln sicher über ein Latch mit dem Gegenstecker. Über diese Verbindung wird eine schnelle und sichere
dichte Verbindung hergestellt. Durch die CONEC Umspritzung wird für den gesamten Steckverbinder im gesteckten
Zustand der Schutzgrad IP67 / IP69K erfüllt. Optional ist die umspritzte DT-Steckverbinderserie mit einer LED
zur Signalzustandsanzeige und Schutzbeschaltung gegen Schalt- und Störspannungen.
ISOBUS-Serie
Das CONEC Programm im Bereich der Verbindungslösungen für Agrar- und Baumaschinentechnik wurde um Steckverbinder
für den ISOBUS in der konfektionierten und umspritzten Ausführung erweitert. Die Umspritzung gewährleistet einen
durchgängigen IP67-Schutz vom Gehäuse bis in die Hybridleitung und eignet sich damit insbesondere für
Anwendungen in rauen Umgebungen wie z. B. im Baugewerbe und Untertage.
Verriegelt wird der Steckverbinder über
einen Bajonettverschluss. Es gibt drei verschiedene Leitungsvarianten, die für die Anwendung im
landwirtschaftlichen Bereich ausgelegt sind.
M12x1-Steckverbinder umspritzt mit Kunststoffüberwurfelement
Die M12×1-Steckverbinder umspritzt mit farbigen (blau, grün, gelb, rot, weiß, schwarz) Überwurfelementen
erleichtern die Zuordnung bei komplexen Verkabelungen für Anwendungsbereiche in der Kommunaltechnik und im
Agrarsektor. Da die eingesetzten Kunststoffmaterialien beständig gegen schwache Säuren, Basen, Laugen und
alkalischen Reinigungsmittel sind, ist der Anwendungsbereich dort, wo das chemische Umfeld keinen Einsatz von
Zink-Druckguss-Verschraubungen zulässt und Edelstahlelemente zu teuer sind. Die M12x1-Steckverbinder umspritzt
mit Kunststoffschraubelementen gibt es 4-, 5- und 8-polig sowohl axial als auch gewinkelt.

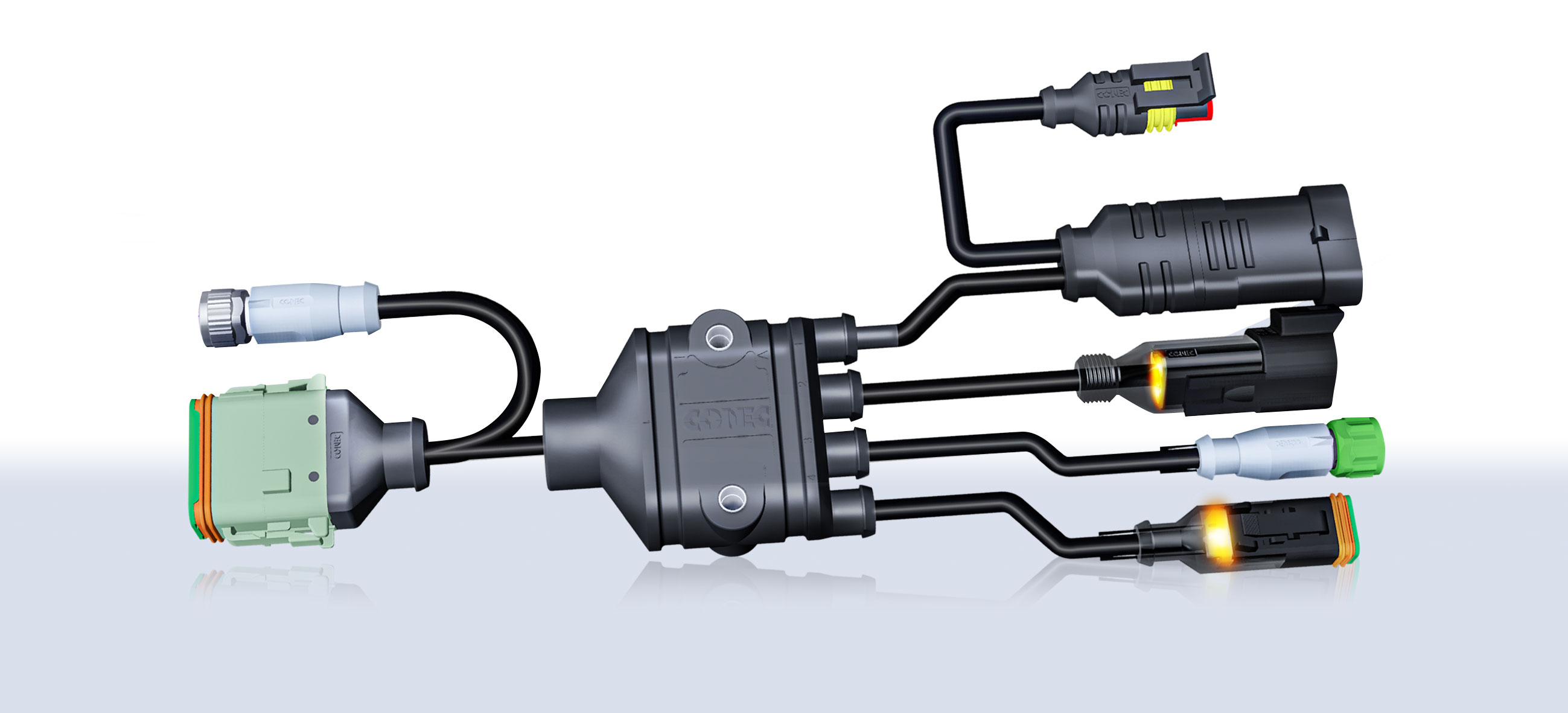

Verteilersystem Typ S, M, L
Das neue CONEC Verteilersystem ermöglicht es, umspritzte Abzweige/Abgänge in elektrische Verbindungsleitungen
wie z. B. Kabelbäume zu integrieren. Die durchgängige Leitungsummantelung behält auch an der Spleißstelle (im
Verteiler) die volle funktionale Integrität. Das Verteilersystem ist mindestens IP67-geschützt, wird werksseitig
elektrisch geprüft und bietet somit eine robuste, manipulationssichere Möglichkeit, Maschinen sicher zu
elektrifizieren. Die PUR-Umspritzung ist auch im Umfeld der Agrartechnik beständig. CONEC bietet drei
verschiedene Größen des Verteilers (S, M und L) an. Da das Verteilersystem ausschließlich für den Ein- und
Ausgang von Leitungen vorgesehen ist, ergibt sich ein hoher Freiheitsgrad bei der Kombination verschiedener
Stecksysteme.
