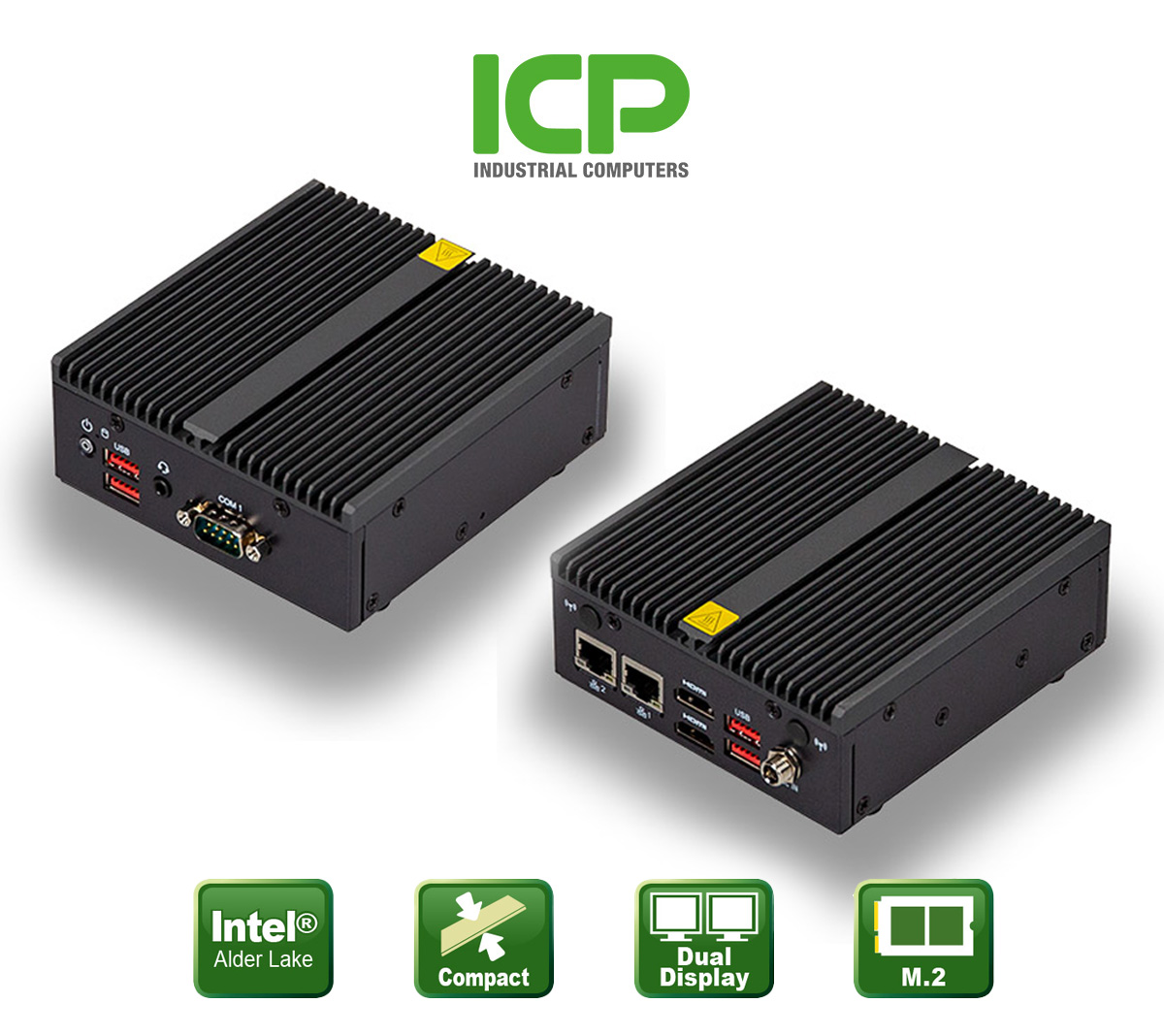

Mit einer Größe von nur 118 x 109 x 44 Millimetern fasst es ein Mainboard im Formfaktor
10 x 10 Zoll. Der Intel
® Alder-Lake-N97-Prozessor bietet mit vier Rechenkernen
und einer maximalen Turbofrequenz von 3,6 GHz ausreichend Performance,
um mittelschwere Aufgaben zu erledigen. Bis zu 16 GB DDR5-Arbeitsspeicher
können auf dem Sockel verwendet werden.
Geringer Platzbedarf
Das kompakte Gehäuse bietet Platz für Dual Gigabit Ethernet Ports, Dual HDMI, vier USB 3.2, eine RS-232-Schnittstelle sowie Audiobuchsen. Speichermedien lassen sich auf dem M.2 2280 Slot verbauen. Ferner steht ein M.2 2230 für WiFi und Bluetooth zur Verfügung. Der QBiX-ADNAN97-A1 verfügt über einen Spannungseingang von 12 bis 19 V DC und kann in einem Temperaturbereich von 0 °C bis 50 °C betrieben werden. Auf Wunsch liefert ICP Deutschland den QBiX-ADNAN97-A1 als Ready-to-Use-System mit geeigneten industriellen Speichermodulen und Solid State Disk.
Viele Anwendungsbereiche
Das Embedded-System lässt sich in der Fabrikautomation einsetzen, zum Beispiel zur Steuerung, Regelung und Überwachung von Maschinen und Anlagen. Ein weiterer wichtiger Einsatzbereich ist Machine Vision, bei der Industrie-PC zur Bildverarbeitung und Analyse genutzt wird, um die Qualität und Effizienz in der Produktion zu steigern. Schließlich kann das Embedded-System auch als Datenlogger zum Erfassen und Speichern wichtiger Daten fungieren, die eine fundierte Analyse und Entscheidungsfindung ermöglichen.
▪ ds

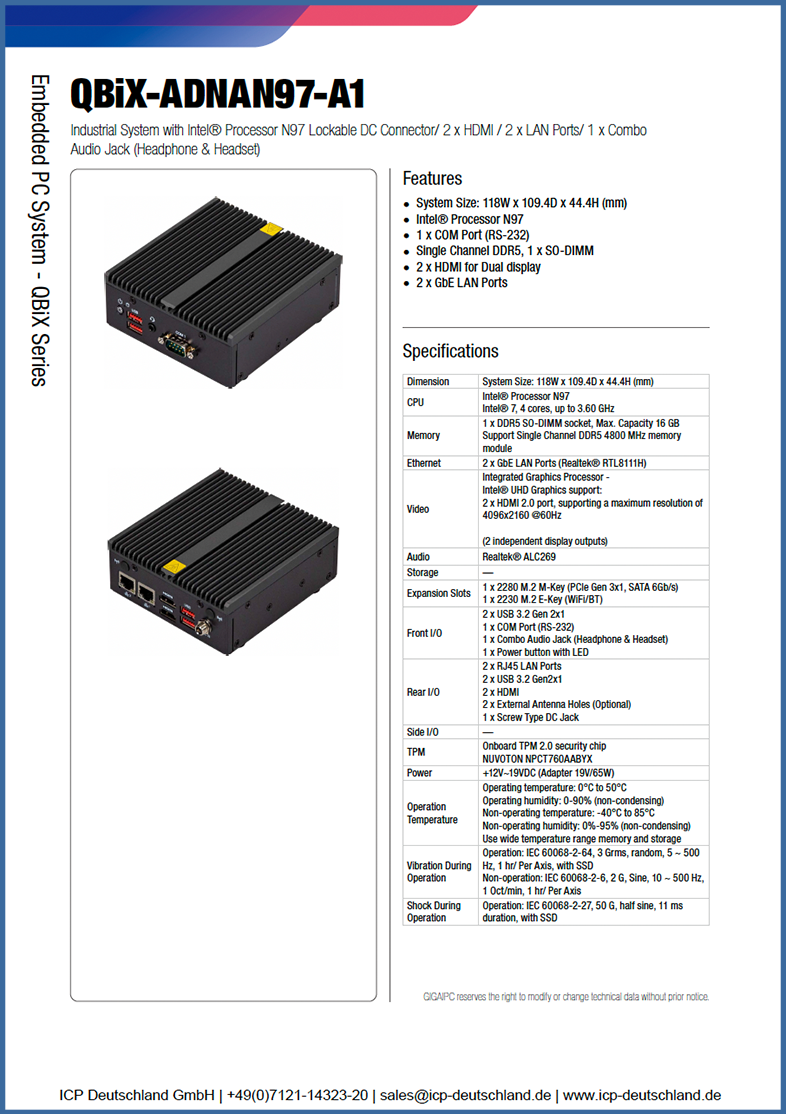

Datenblatt QBiX-ADNAN97-A1
Die wichtigsten Spezifikationen
in Kürze
- Kompaktes Embedded-System
- Intel® Alder-Lake-N97-Prozessor
- DDR5 SO-DIMM für bis zu 16 GB Arbeitsspeicher
- M.2 2280 NVME / M.2 2230
- HDMI, GbE
- USB 3.2, RS-232
- DC-Eingang: 12 V bis 19 V
