Rüttelsichere Verbindung

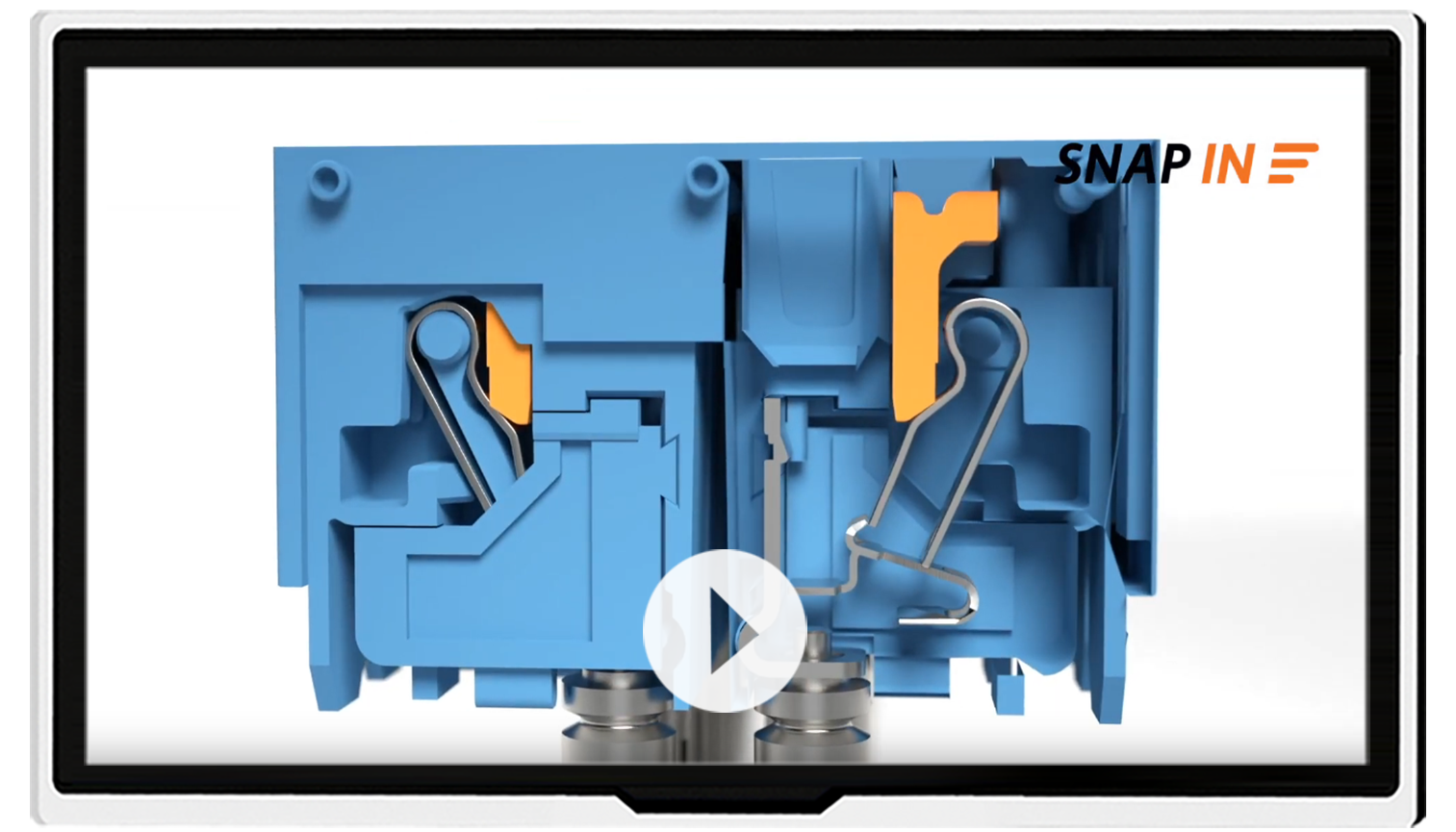

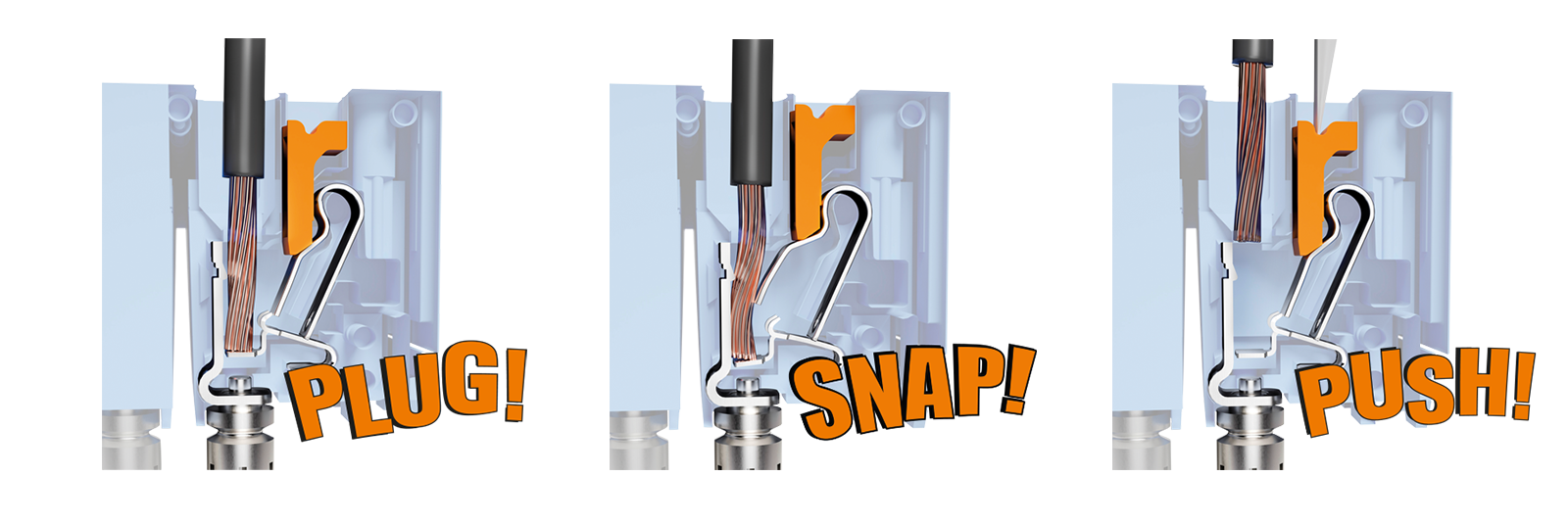

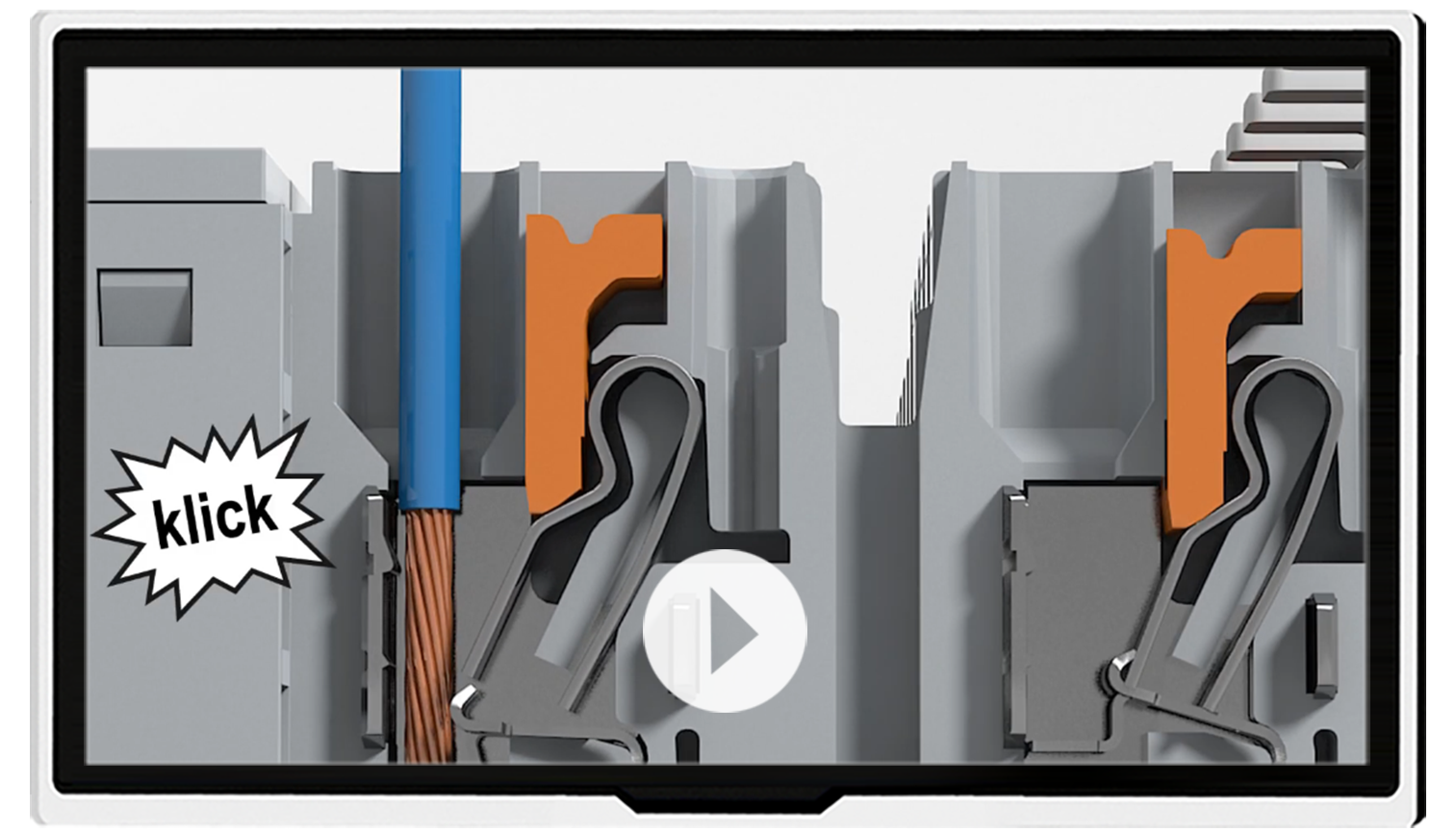

Das Funktionsprinzip ist vergleichbar mit einer Mausefalle: Mit einem deutlichen „Klick“ schließt der Kontakt und hält den Leiter vibrationssicher.
Beim SNAP IN-System entfällt der Arbeitsschritt des Aufcrimpens der Aderendhülse, so dass sich Material- und Verarbeitungskosten sowie Zeitaufwand deutlich reduzieren. Der SNAP IN-Anschluss ist problemlos zu betätigen. Er garantiert eine rüttelsichere und zuverlässige Verbindung.
Flexible, feindrähtige Leiter von 1 bis 2,5 mm² ohne aufgecrimpte Aderendhülsen werden schnell und zuverlässig angeschlossen. Selbstverständlich ist die Verwendung von feindrähtigen Leitern mit Aderendhülse und Kunststoffkragen im Leiterquerschnittsbereich von 0,5 mm² bis 2,5 mm² (AWG 20 bis 16) auch bei der SNAP IN-Anschlusstechnologie weiterhin möglich. Das Lösen der angeschlossenen Leiter geschieht durch Betätigung des Pushers, dazu reicht ein handelsüblicher Schraubendreher aus. Dieses neuartige Anschlusssystem offeriert derzeit nur Weidmüller.

Eingebaute Prüfstelle

Jede Kontaktstelle der HDC-SNAP IN-Einsätze und -Module ist zudem mit einer „Prüfstelle“ versehen, sodass Testabgriffe mit dem Standard-Prüfsteck 2,0 mm vorgenommen werden können. Diese Testmöglichkeit ist von Reihenklemmen bekannt.

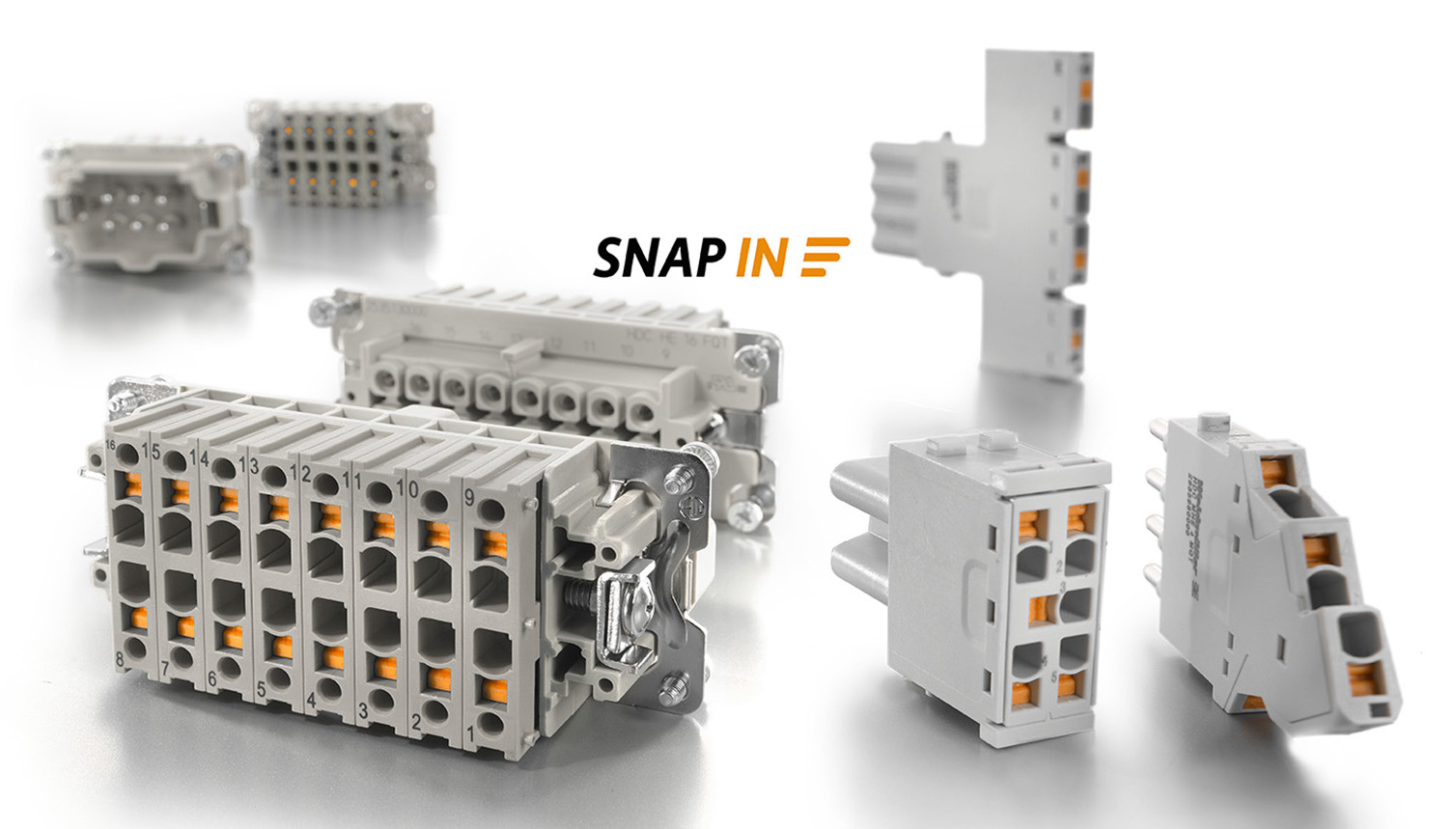

Die festpoligen HDC-HE-SNAP IN-Einsätze sind in den Polzahlen 6, 10, 16 und 24 (Baugröße 3, 4, 6 und 8) lieferbar.
Die Bemessungsspannung nach DIN EN 61984 beträgt 500 V und nach UL/CSA 600 V AC/DC. Der Bemessungsstrom (DIN EN 61984) ist 16 Ampere. Mit ihrem SNAP IN-Anschlusssystem stehen sie für hohe Zuverlässigkeit, selbst unter schwierigsten Umgebungsbedingungen mit starken Erschütterungen und Vibrationen.

Robustes Steckergehäuse

Das Kunststoffgehäuse der HDC-HE-SNAP IN-Einsätze besteht aus dem Isolierstoff PA 66/6, PC glasfaserverstärkt. Der Kunststoff ist UL-gelistet und bahnqualifiziert.
Die Brennbarkeitsklasse nach UL 94 ist V-0. Die Einsätze lassen sich im Temperaturbereich von -40 °C bis 125 °C problemlos verwenden. Sie sind steckkompatibel zu den bestehenden HDC-HE-Einsätzen mit Crimp-, Schraub-, Zugfeder- und PUSH IN-Anschlusstechnik. Neben den neuen 5-poligen RockStar^® ModuPlug Modulen in Baugröße 1 mit einer Bemessungsspannung von 400 V (DIN EN 61984) beziehungsweise 600 V (UL/CSA) bietet Weidmüller auch eine ganz neue Modulbauform für steckbaren Lösung im IP20-Umfeld.
Speziell für Verteilerlösungen an der sonst ungenutzten Schaltschrankinnenseite eröffnen diese neuartigen, ein- und dreistöckigen ModuPlug-Module mit SNAP IN-Anschluss und einer Bemessungsspannung von 250 V (DIN EN 61984) beziehungsweise 600 V (UL/CSA) ungeahnte Möglichkeiten zur Raumnutzung, zum Beispiel im Einsatz von Niederspannungsschaltanlagen. ▪ ds
