Dank des hohen Wirkungsgrads von 95 % entsteht erheblich weniger Verlustwärme, was auch zu kühleren
Elektrolyt-Kondensatoren führt. Dementsprechend liegt die berechnete Betriebsdauer bei über 10 Jahren (bei 75 %
Last, 40 °C und 230 Vac Eingangsspannung). Das Netzteil bietet ein weites Spektrum an industriellen
Einsatzmöglichkeiten, etwa in Fabrikautomation, Prozessteuerungen, Test- und Messanwendungen.
Der 24-V-Ausgang ist einstellbar zwischen 24 und 28 V, und zwar wahlweise über ein Poti an der Frontseite oder
eine externe Steuerspannung (5–6 Vdc), etwa um einen Spannungsabfall über Sperrdioden oder FETs in
Redundanzkonfigurationen auszugleichen. Ebenfalls zur Standardausstattung gehört ein DC-OK-Relaiskontakt (30 V/1
A) und die Fern-Ein/Aus-Funktion. Bei abgeschaltetem Ausgang (Standby) liegt der Verbrauch des DRF960 bei unter
1 W.
Im Droop-Modus (geneigte Kennlinie) können bis zu fünf Geräte im Parallelbetrieb mit Lastaufteilung
eingesetzt werden.

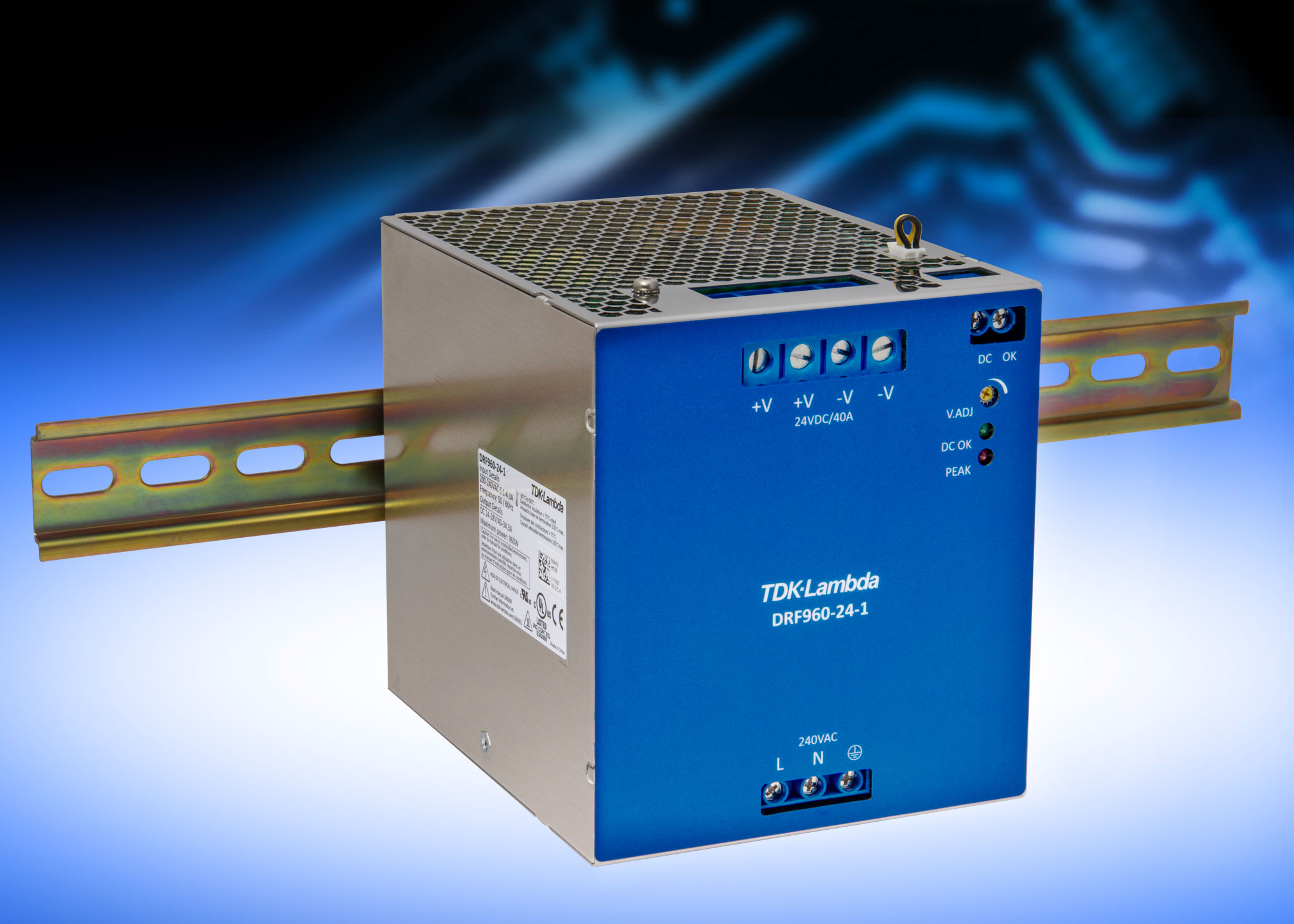

Das DRF960 verfügt über ein robustes Metallgehäuse mit den Abmessungen 123,4 x 139 x 110 mm (H x T x B). Der
Weitbereichseingang arbeitet mit 180–264 Vac bei 47–63 Hz. Die Isolationsspannung beträgt 3000 Vac zwischen Ein-
und Ausgang, 1500 Vac zwischen Eingang und Masse sowie 500 Vac zwischen Ausgang und Masse. Die zulässige
Betriebstemperatur beträgt -25 °C bis +70 °C, wobei das Gerät auch bei -40 °C noch startet.
Das Netzteil hat Sicherheitszulassungen gemäß IEC/EN/UL/CSA60950-1 und UL508 und trägt das CE-Zeichen gemäß
Niederspannungs-, EMV- und RoHS-Richtlinien. Seine EMV entspricht EN55032-B (leitungsgebundene und abgestrahlte
Störaussendung) und EN61000-4 (Störfestigkeit).
▪ ds
TDK-LAMBDA DRF960 AUF EINEN BLICK
- Hoher Wirkungsgrad – bis to 95 %
- Ultrakompakte Bauform im massiven Metallgehäuse
- Extrem geringe Leerlauf-Leistungsaufnahme
- ErP-konformes Design (Ökodesign)
- Fern-Ein-/Ausschaltbar (Remote On/Off)
- 24 Vdc Ausgangsspannung
- DIN-Schienen-Stromversorgung mit Einphasen-Eingang
- Modelle mit 120 W, 240 W, 480 W und 960 W
- 150 % Spitzenleistung für 4 Sekunden
- 5 Jahre Garantie
