Lineartechnik im Fokus

Dynetics präsentiert auf der SPS eine umfangreiche Produktpalette für Linearlösungen. Am Stand 490 in Halle 4 können sich Besucher verschiedene Demo-Anwendungen der Lineartechnik ansehen. Zu den ausgestellten Produkten gehören beispielsweise lineare Servomotoren, präzise Kugelgewindetriebe, Motion Controller und ein linearer Schrittmotor mit 20 Millimeter Durchmesser, der ein Drehmoment von 8 Newtonmeter (Nm) bietet.

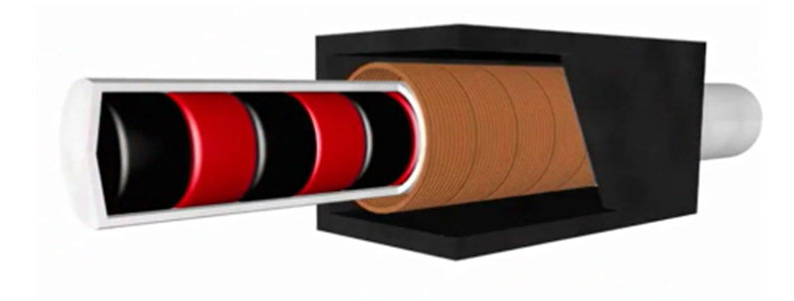

Bei dem Linearmotor wirkt die Kraft zu 100 Prozent in Fahrtrichtung. Dank der optimierten Bauform wird die Wärme gleichmäßig abgeführt

Linearer Servomotor für hochpräzise komplexe Bewegungsabläufe

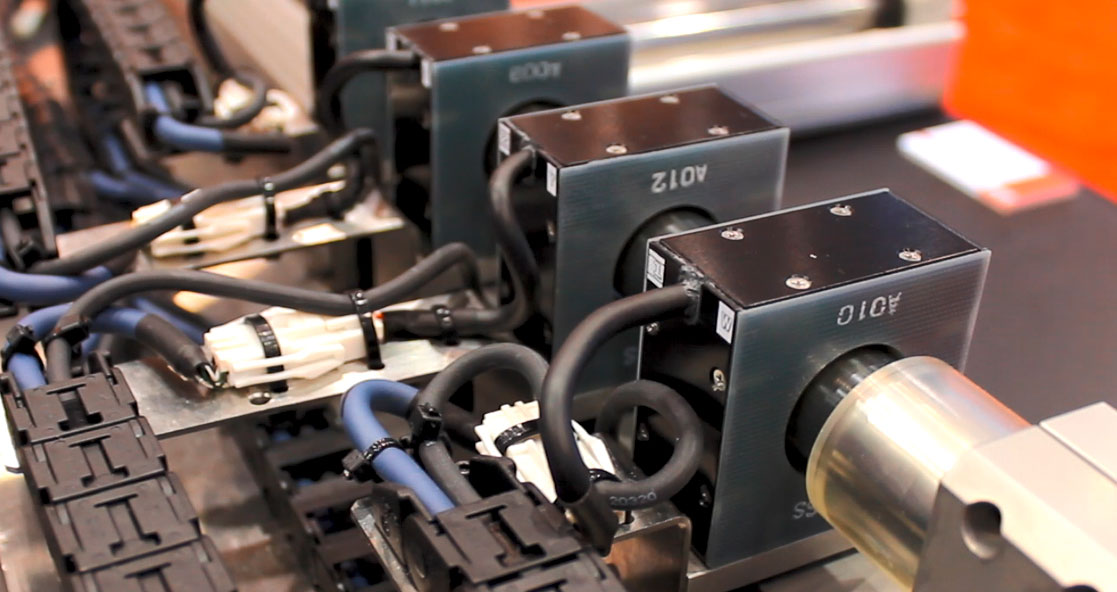

Lineare Servomotoren von NPM haben eine hohe Präzision und sind frei von Cogging
Lineare Servomotoren von NPM sind für Anwendungen geeignet, die einen hochpräzisen direktangetriebenen Motor benötigen. Sie sind nicht nur optimal für komplexe Bewegungsabläufe unter beengten Platzverhältnissen, sondern auch für Parallelantriebssysteme mit beispielweise zwei oder mehreren parallel geschalteten Linearmotoren, die von einer einzigen Antriebssteuerung gesteuert werden.
Weder in der Welle noch im Treiber des Motors ist Eisen vorhanden, was für eine hohe Präzision und Coggingfreiheit sorgt. Die Spulen selbst bilden den Kern und geben dem Motor so die notwendige Steifigkeit. Lineare Servomotoren sind kontaktlos. Da sich die Spule vollständig um die Magneten wickelt, wird die magnetische Flussdichte wirksam genutzt. Dies ermöglicht einen großen ringförmigen Nennluftspalt von 0,5 bis 5 mm. Dieser Luftspalt ist nicht kritisch, in dem Sinne, dass es zu keinen Kraftveränderungen kommt. Der lineare Wellenmotor erfordert keine Schmierung und zeigt keinen Leistungsabfall aufgrund von Verschleiß und Alterung.
Das Spiel zwischen Welle und Treiber macht Einstellungen wie die Positionierung der Führung oder konzentrische Einstellungen überflüssig. Staub und Geräusche, wie bei Kugelgewindetrieben und pneumatischen Systemen, kommen beim linearen Servomotor nicht vor. Dies ist nicht nur von Vorteil bei Reinraumanwendungen, sondern trägt zur Verbesserung der Arbeitsumgebung bei. Der lineare Wellenmotor ermöglicht einen Präzisionsgrad, wie er von Kugelgewindetrieben nicht erreicht wird. Die Genauigkeit der Wiederholpositionierung hängt von der Auflösung des linearen Encoders ab.

Komplexe Bewegungen unter beengten Platzverhältnissen

Der lineare Servomotor der SS-Reihe ist eine wirtschaftliche Lösung für Anwendungen, die mehrere komplexe Bewegungen unter beengten Platzverhältnissen mit hoher Reproduzierbarkeit ausführen.
Der Motor hat mit 25 mm Durchmesser und 30 mm Länge den kleinsten verfügbaren Läufer (Forcer). Er hat eine höhere Schubkraft als herkömmliche Standardmotoren am Markt. Der maximal nutzbare Verfahrweg auf einer Welle ist größer als zwei Meter. Der kompakte Forcer ermöglicht eine hochdichte Implementierung. Auf Kundenwunsch können die Servomotoren in der gewünschten Länge gefertigt werden.

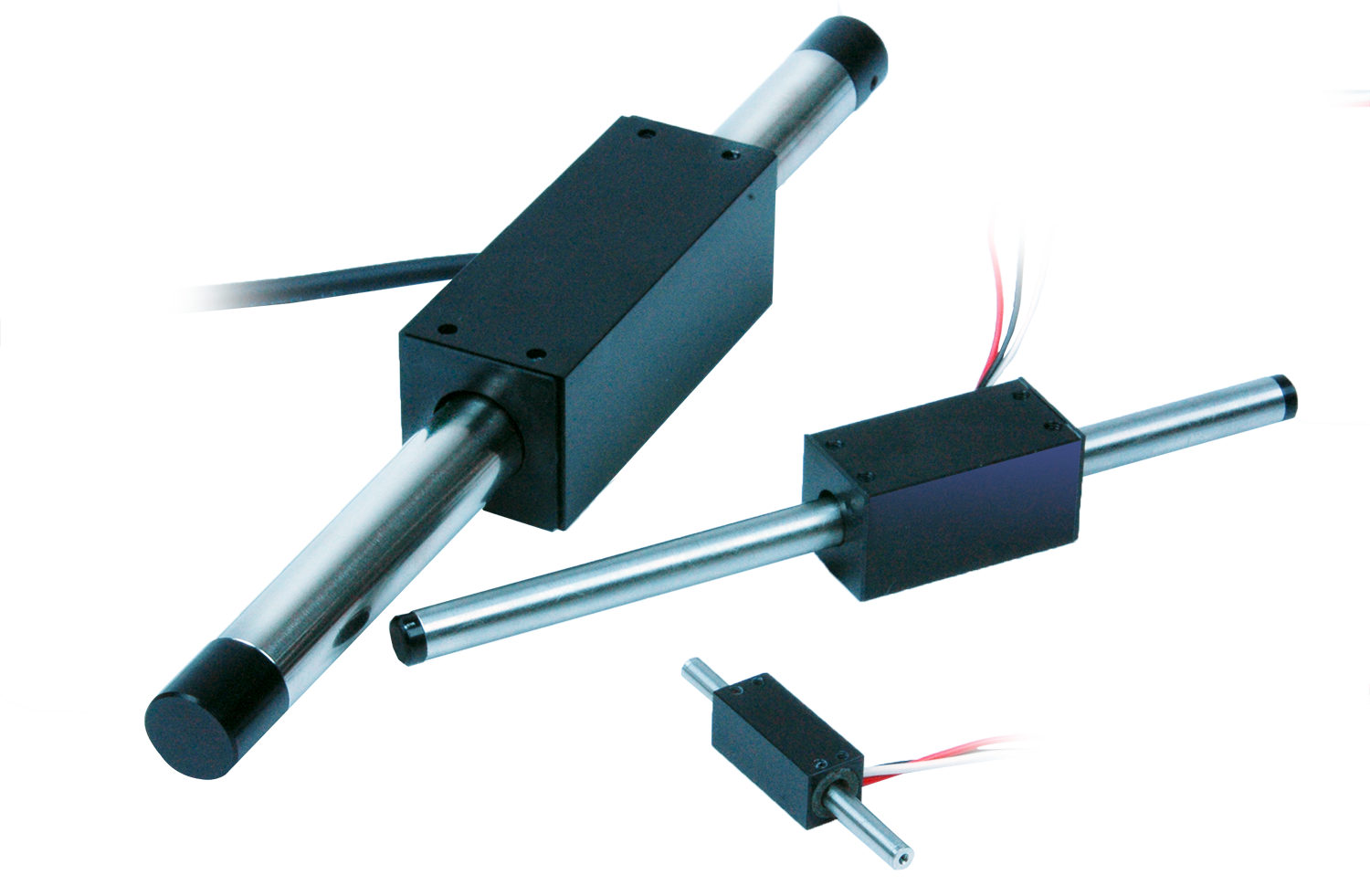

 Linearer Servomotor
Dank hohem Wirkungsgrad erwärmt sich der Motor im Betrieb nur sehr wenig – ideal für temperatursensitive Anwendungen
