ATM-Steckverbinder umspritzt für raue Umgebungen
CONEC hat sein Programm der Agrarsteckverbinder um umspritzte Ausführungen der ATM-Steckverbinderserie
erweitert. Ihre Anwendungsfelder sind neben der Agrar- und Fahrzeugtechnik, die Prozessautomation und die
Steuerungs- und Regelungstechnik.

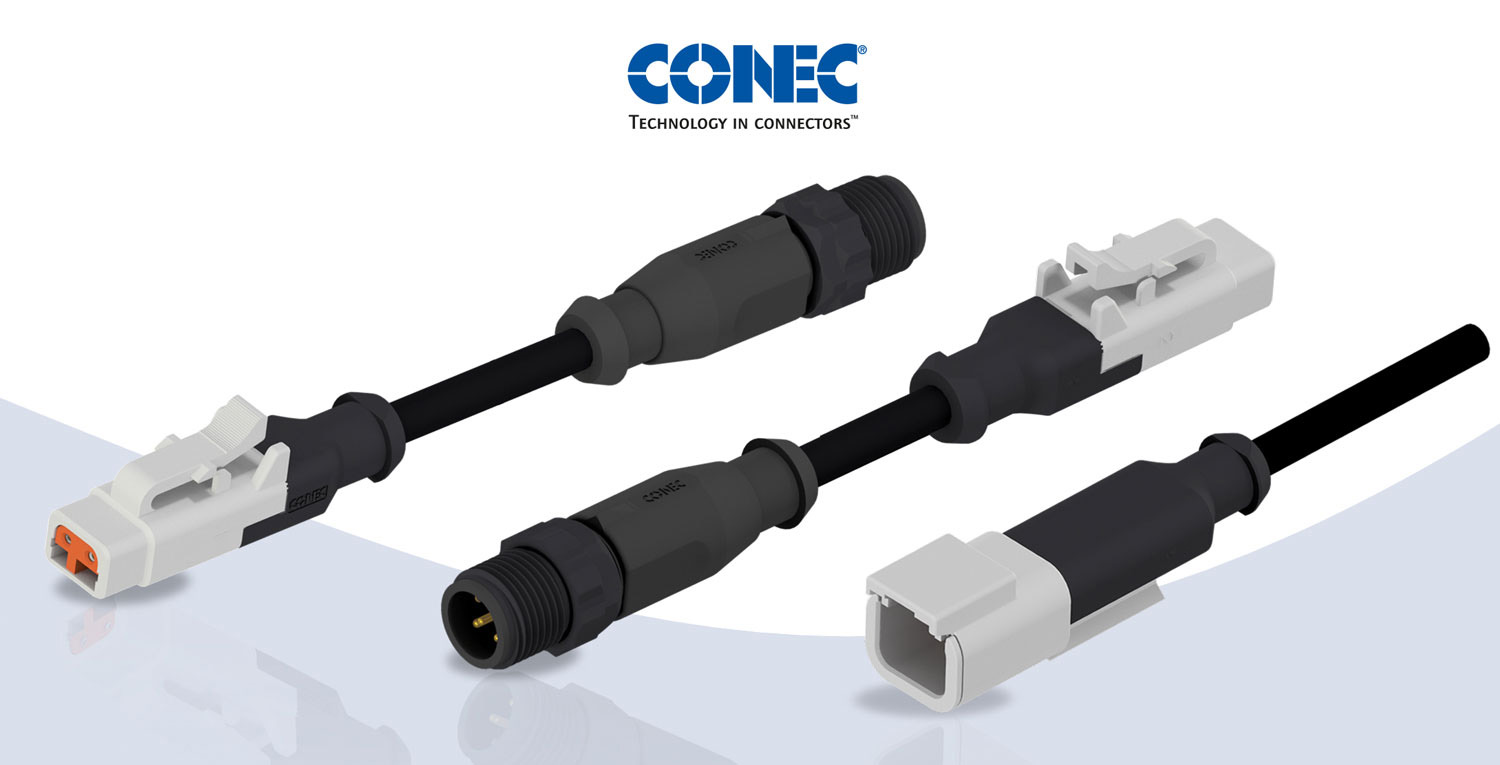

ATM-Steckverbinder sind eine von Amphenol entwickelte Steckverbinderserie. Diese Serie ist kompatibel zur
Deutsch DTM-Steckverbinderserie. CONEC konfektioniert und umspritzt die ATM-Ventilsteckverbinder und schafft
somit eine Ausführung, die einen optimalen Schutz gegen äußere Einflüsse in rauen Umgebungen bietet. Bei den
Standardartikeln beträgt der Litzenquerschnitt 0,5 mm², Ausführungen bis zu maximal 1,0 mm² sind möglich. Die
maximale Strombelastbarkeit ist hierbei auf 7,5 A spezifiziert.
Die ATM-Steckverbinderserie ist als Kabel-zu-Kabelverbindung ausgelegt. Diese verriegelt sicher und werkzeuglos über einen Latch mit dem Gegenstecker, der zur Entriegelung gedrückt werden muss. Die schnelle und sichere Verbindung erfüllt zusätzlich die Anforderungen nach Schutzgrad IP67. Die umspritzte 2-polige Ausführung ist als Stecker oder Buchse verfügbar –als Anschlussleitung mit offenem Leitungsende oder als Verbindungsleitung. Die Anschlussleitungen (Standardlängen 2, 5 und 10 m) mit Stecker (ATM06) oder Buchse (ATM04) sind an einem Leitungsende offen und können somit vom Kunden direkt an einen Steckverbinder oder ein System seiner Wahl angeschlossen werden. Vorhandene Befestigungsoptionen, die an das Steckergehäuse gesteckt werden, können mit der Umspritzung weiterhin genutzt werden. Die Verbindungsleitungen gibt es in den Standardlängen 2, 5 und 10 m und als kurze Adapterleitung in der Länge 0,15 m.
Die ATM-auf-ATM-Verbindungsleitungen sind 1:1 verdrahtet. Bei den Verbindungsleitungen mit 5-poligem M12-Steckverbinder auf der zweiten Seite werden die Kontaktpositionen 4 und 5 belegt. Weitere Längen, Belegungen und Querschnitte sind auf Anfrage möglich, ebenso wie weitere Steckverbinderoptionen auf Seite 2 der Verbindungsleitung. ▪ ds
