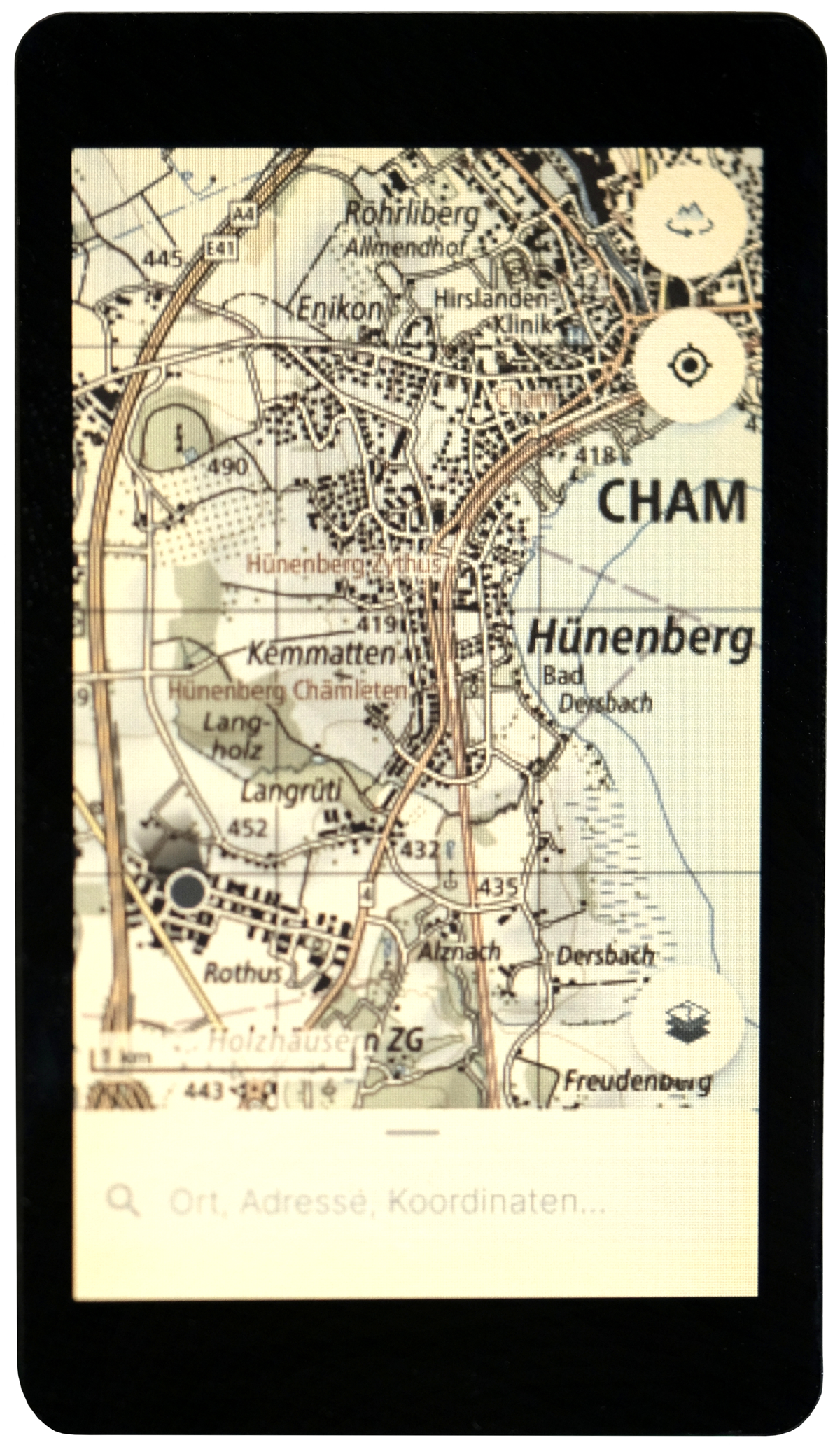

Bild 1: 3,5 Zoll transflektives ECB-TFT unter direkter Sonneneinstrahlung

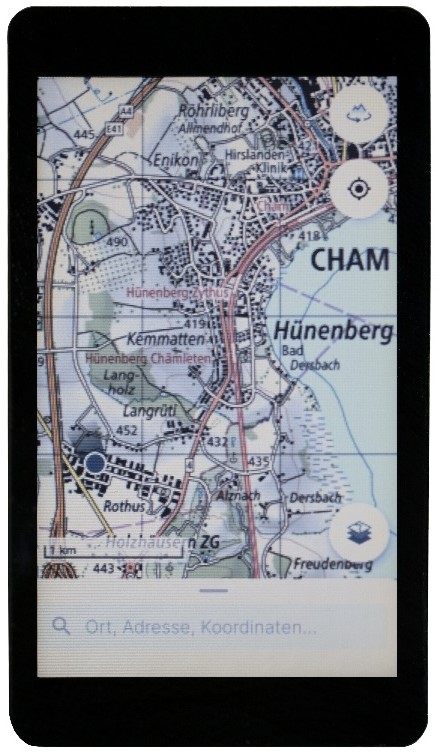

Bild 2: 3,5-Zoll
ECB-TFT im transmissiven Modus
Bei der ECB-Technologie werden zwei verschiedene Displaymodi innerhalb einer LCD-Zelle realisiert. Der einzelne Bildpunkt wird in zwei Bereiche aufgeteilt, in einen reflektiven und einen transmissiven Teil. Dadurch können die unterschiedlichen Betriebsbedingungen, von direktem Sonnenlicht bis hin zum Nachtbetrieb, optimal designt werden. Das Teilungsverhältnis zwischen reflektivem und transmissivem Bereich kann bei kundenspezifischen Displays, optimiert an die Applikation, gesteuert werden.

Gut ablesbar unter
verschiedenen Blickwinkeln

Der transmissive Teil der Zelle entspricht dem konventionellen TFT-Design mit einem RGB-Farbfilter. Der Flüssigkristall ist wie bei einer TN-Zelle angeordnet.
Das Licht der Hintergrundbeleuchtung wird durch die Zelle moduliert. So entstehen in diesem Bereich eine hohe Farbsättigung (NTSC: > 50 Prozent) und ein hoher Kontrast von typ. 200:1 (Bild 2). Im transflektiven Teil der Zelle wird eine metallische Reflexionsschicht in Verbindung mit einer optisch modulierten Kompensationsschicht in Form von Mikrolinsen realisiert.
Das Umgebungslicht passiert den Strahlengang zweimal. So werden gute Farbsättigungswerte und Kontraste erreicht. Die integrierte Linsenmodulation garantiert unter verschiedenen Blickwinkeln eine gute Ablesbarkeit.
Da der Betrachter immer die ganze Zellenfläche wahrnimmt, sind die Kontrast- und Farbsättigungswerte ein Mittelmaß. Sie generieren sich aus den zwei Zellbereichen.
So resultieren Farbsättigungswerte von typ. 6 Prozent beim reflektiven Modus und von typ. 18 Prozent im transmissiven Betrieb. Auch die Kontrastwerte verhalten sich ähnlich: von 6:1 zu 35:1. ds
Industrie-PC

Erweiterungsfähig, energiesparend, hohe Rechenleistung

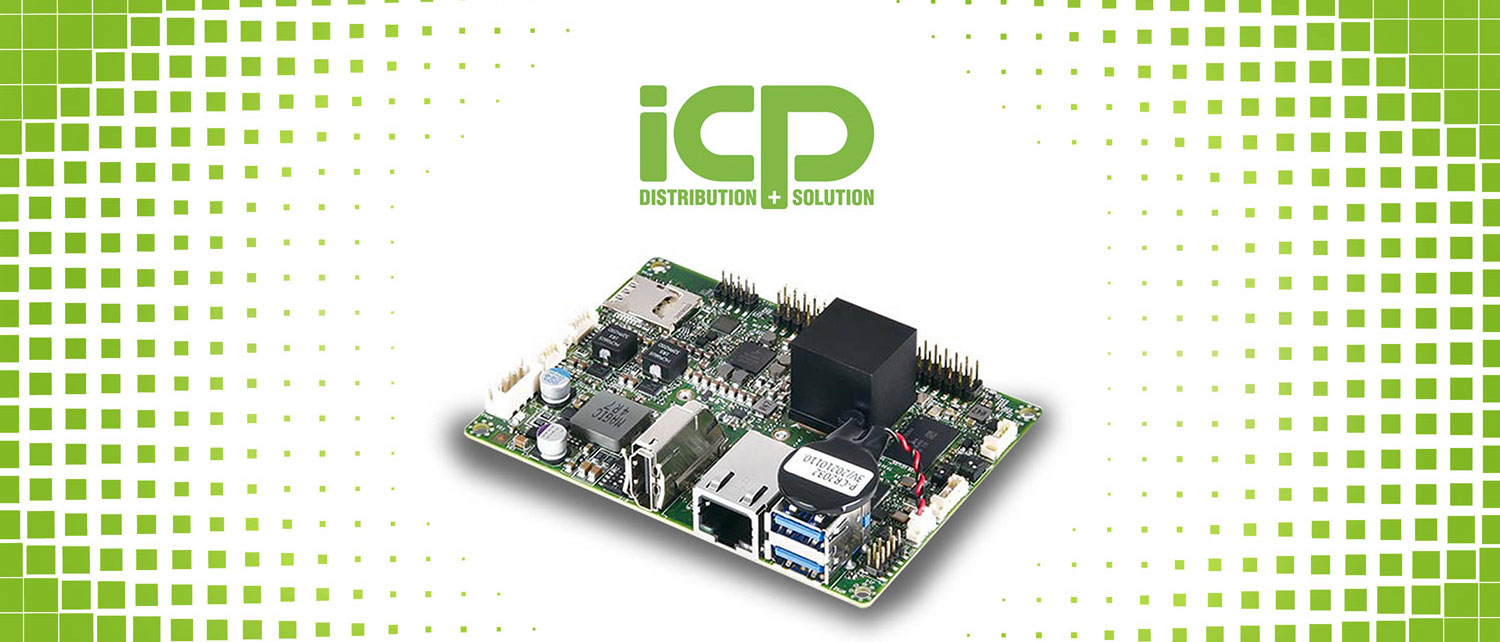

Industrielles 2,5-Zoll-PICO-ITX Board mit ARM-Cortex-Prozessor

Mit dem ND118T bringt ICP Deutschland ein weiteres kleines und multifunktionales Board im
PICO-ITX-Formfaktor auf den Markt. Das ND118T ist für verschiedenste Arten von Embedded-Anwendungen geeignet, die einen geringem Stromverbrauch im industriellen Umfeld voraussetzen.
Angetrieben durch den Prozessor NXP I.MX8M Dual/Quad Core A53 bietet das ND118T bis zu vier 1,5 GHz ARM Cortex-A53 plus Cortex-M4-Kerne. Neben der hohen Rechenleistung und dem geringen Stromverbrauch verfügt das ND118T über flexible Speicheroptionen und eine Vielzahl an Schnittstellen. Die Prozessoren bieten zudem volle 4K-UltraHD-Auflösung und HDR-Videoqualität sowie eine professionelle Audioausgabe auf höchstem Niveau.

Viele Ports und Stiftleiste für HATs

Als Erweiterungsmöglichkeiten stehen ein Mini PCI Express, zwei USB 3.0, ein USB 2.0, ein USB 2.0 OTG, ein GbE Port, ein RS-232/422/485 Port sowie die zum Rasp­berry* kompatible 40-Pin-GPIO Stiftleiste zur Verfügung.
Diese eröffnet dem ND118T das umfangreiche Peripherie-Ökosystem des Rasp­ber‍ry* Pi, insbesondere der HATs. HATs (Hardware Attached on Top) sind Erweiterungsplatinen, die an die 40 GPIO-Pins des Raspberry* Pi angeschlossen werden und zusätzliche Funktionalität bieten. ICP Deutschland bietet das ND118T in drei verschiedenen Versionen an. ds
Video: MiTAC Motherboard ND108T
*Raspberry Pi is a trademark of the Raspberry Pi Foundation
