Kundenspezifische Lösung mit Push-Pull Rundsteckverbinder Y-Circ P

2015 war Hamilton Medical für die Neuentwicklung der Beatmungsgeräte HAMILTON-C6 auf der Suche nach einer robusten und kostenoptimierten Lösung für die Verbindung zweier Geräteteile – genauer, für die Verbindung der Ventilation Unit mit dem Interaction Panel. Die Verbindung sollte sowohl die Speisung des Interaction Panels sicherstellen (Leistungsaufnahme ca. 55 W) als auch die Datenverbindung beinhalten (Ethernet mit 100 MBit/s). Um dem Kunden die Wahl verschiedener Kabellängen bis zu 10 Meter zu gewährleisten, sollte die Lösung außen am Gerät beidseitig steckbar sein.

Geräteintern lag die Herausforderung darin, zwischen den Gerätedosen, die mechanisch am Gehäuse befestigt sein sollten, und der Leiterplatte eine Verbindung zu entwickeln, die die hohen Ströme der Speisung übertragen kann und auch gute Signalübertragungseigenschaften für das Ethernet-Signal aufweist. Zusätzlich sollten alle außenliegenden Komponenten gegen die im klinischen Umfeld üblichen Reinigungsmittel beständig und alle Steckverbinder im ungesteckten Zustand zwischen Kontaktbereich und innenliegendem Anschlussbereich entsprechend dicht sein.

Lösung mit Y-Circ P
Steckverbinder-Komponenten

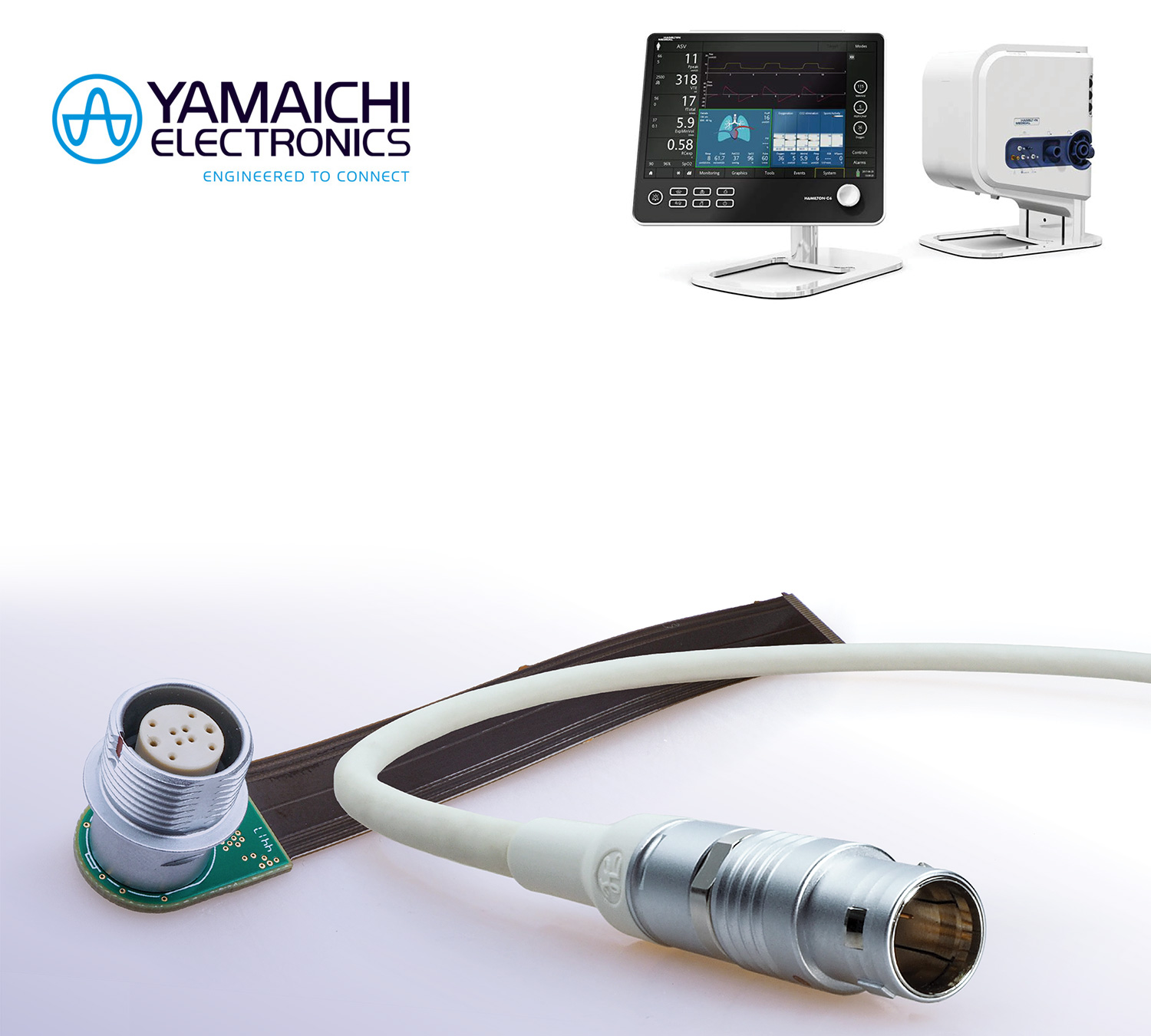

Neben einem hybriden Polbild, einem rückwärtigen Verguss im Anschlussbereich und umspritztem Knickschutz am Kabel erstellte Yamaichi einen kundenspezifischen Gehäusekörper der Gerätedose. Dazu kam die Kompetenz, für die geräteinternen Verbindungen (Gerätedose bis Leiterplatte) eine kundenspezifische Starrflex-Leiterplatte für Speisung und High-Speed Daten zu entwickeln und zu liefern. Außerdem übernahm Yamaichi die Verantwortung für die Einhaltung der Spezifikationen der kompletten Verbindungslösung ab der Leiterplatte in der Ventilation Unit bis zur Leiterplatte im Interaction Panel. Yamaichi definierte die erforderlichen Prüfungen, erstellte die notwendigen Testadapter und prüfte die Verbindung – sowohl auf Signalintegrität der Ethernet-Verbindung als auch auf Spannungsabfall und Erwärmung bei Volllast bei der Speisungsverbindung. Der HAMILTON-C6 und damit die Verbindungslösung von Yamaichi kommt heute weltweit in Intensivstationen zur Beatmung von schwer kranken Patienten zum Einsatz. ▪ ds
