Passt nicht, gibt’s nicht

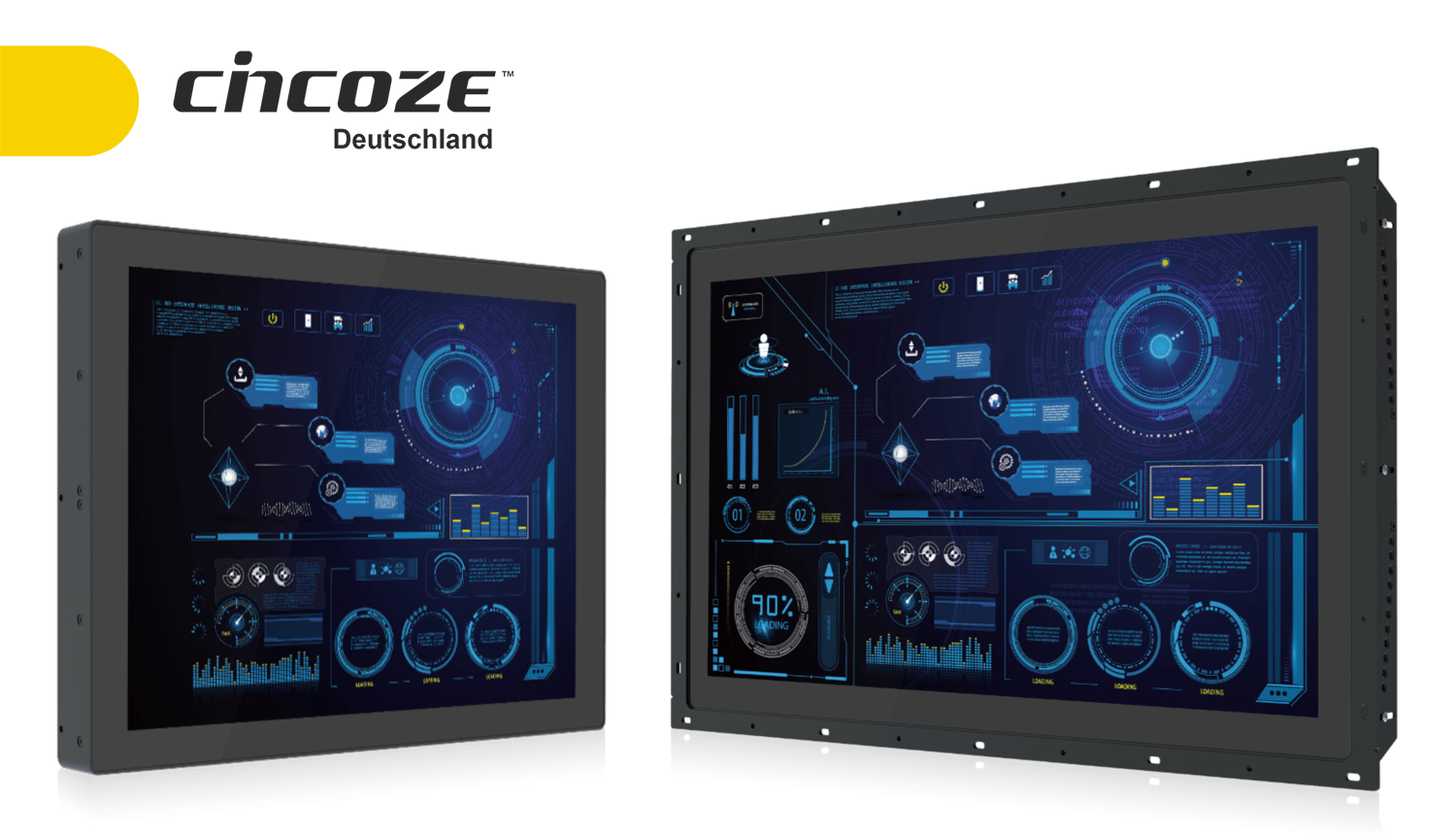

Die neue Open-Frame-Serie von Cincoze kommt
mit vielen Einbausituationen zurecht

Jedes Jahr werden tausende Panel PCs in Maschinen, Anlagen und Racks eingebaut, die höchst unterschiedlich sind in Form und Material. Cincoze ist mit der neuen CO-100-Serie in der Lage, alle Montageoptionen von Panel Mount über Open Frame bis Rack Mount zu erfüllen. Für die CO-100-Serie wurde ein Open-Frame-Befestigungssystem entwickelt, mit dem sich der Panel PC sowohl bündig als auch versetzt einbauen lässt. Doch das ist nicht alles, denn auch VESA- und Rack-Montage sind möglich.
34
NOVEMBER 2022
Industrie-PC
Einfache Anpassung an Schränke unterschiedlicher Dicke
Die Open-Frame-Konstruktion erlaubt die zwei Einbauvarianten Standard Mount und Flat Mount. Mit Flat Mount wird ein ebenmäßiger Einbau realisiert, sodass Display und Gehäusewand nahtlos ineinander übergehen.
Bei Standard Mount wird der Panel PC hinter die Gehäusewand montiert. Dies hat den Vorteil, dass die Gehäuseaussparung so angepasst werden kann, dass nur der aktive Touchbereich des Displays zu sehen ist.

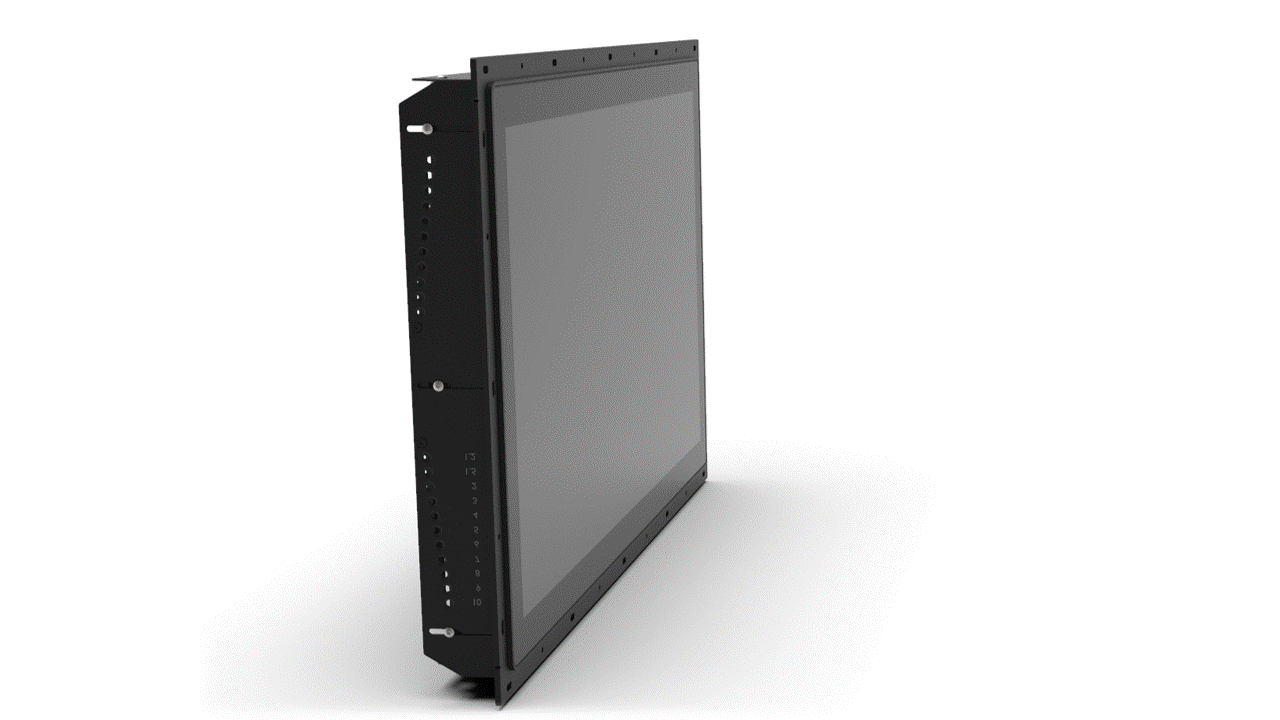

Egal, für welche Variante man sich entscheidet, die Übergangsstelle zwischen Display und Gehäuse ist durch eine Schaumstoffabdichtung gegen das Eindringen von Staub, Feuchtigkeit und Spritzwasser geschützt. Das CO-100-Design ist eine trickreiche Konstruktion: Der Panel PC lässt sich flexibel in der Halterung verschieben, sodass er sich in jeden Schrank und jedes Gehäuse einpassen lässt, unabhängig von dessen Wandstärke.
Elf Arretierungen sind möglich – von 1,2 Millimeter bis 10 Millimeter. Ist die passende Position gefunden, wird der Panel PC mit M4-Schrauben fest mit dem Gehäuse verbunden.
Auch an die verschiedenen Verschraubungstypen wurde gedacht. Zwei Verschraubungen lassen die Befestigung an der Rückwand zu, sodass von vorn nichts zu erkennen ist.
Als weitere Option können Bohrungen im Gehäuse genutzt werden, aber hier ist die Verschraubung an der Gehäusefront sichtbar.
