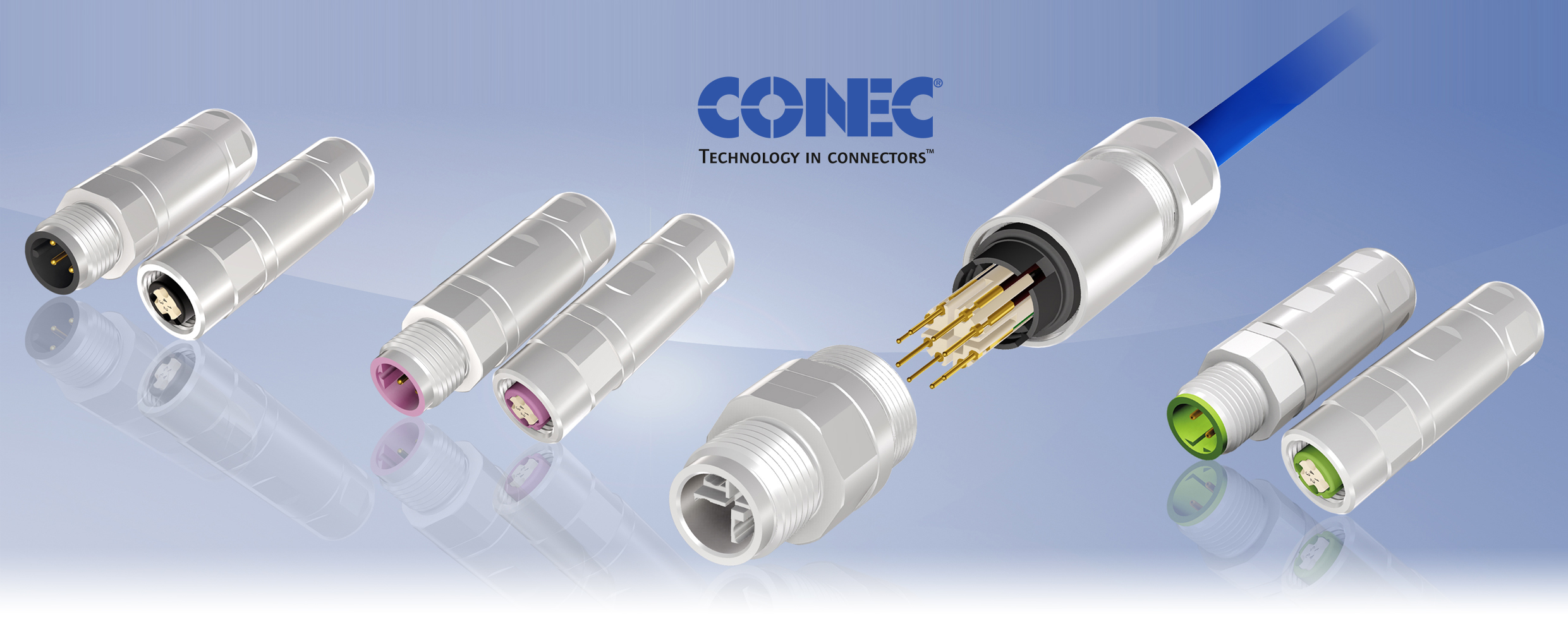

Feldkonfektionierbare M12-Steckverbinder mit Crimp-Anschluss
Der Steckverbinder ist in den Codierungen A, B, D und X erhältlich. Die sehr kompakte und leichte Bauform eignet sich für Einsatzgebiete mit geringem Bauraum und Gewicht. Der Steckverbinder M12 Crimp X-codiert ist für Ethernet-Anwendungen mit Datenraten mit bis zu 10 Gigabit/s ausgelegt – ideal für Anwendungen mit hohen Datenraten im industriellen Umfeld. Die gedrehten Crimp-Kontakte nehmen flexible Aderquerschnitte von AWG 28 bis AWG 22 (bei X-Codierung) und AWG 24 bis AWG 18 (bei A-, B- und D-Codierung) auf. Sie sorgen für eine zuverlässige und gasdichte Verbindung zur Litze, die auch unter extremen Bedingungen einen gleichbleibenden niedrigen Durchgangswiderstand sicherstellt. Die Kupplungen sind darüber hinaus mit sogenannten Closed-Entry-Kontakten erhältlich, diese bieten eine zusätzliche Stecksicherheit der Buchsenkontakte. Eine taktile Rüttelsicherung schützt die CONEC M12-Crimp-Steckverbinder vor Lösen durch Schwingungen im Betrieb. Das Metall-Steckverbindergehäuse ist voll geschirmt. Die Stecker sind für Kabeldurchmesser von 4,5 bis 8,3 mm vorgesehen und die Schirmanbindung erfolgt 360° am vollen Umfang. Alle Varianten erfüllen den Schutzgrad IP67 im gesteckten und verschraubten Zustand. ▪ ds
