M12-Steckverbinder mit Bajonett‑Schnellverrieglung
M12-Steckverbinder mit Bajonett‑Schnellverrieglung

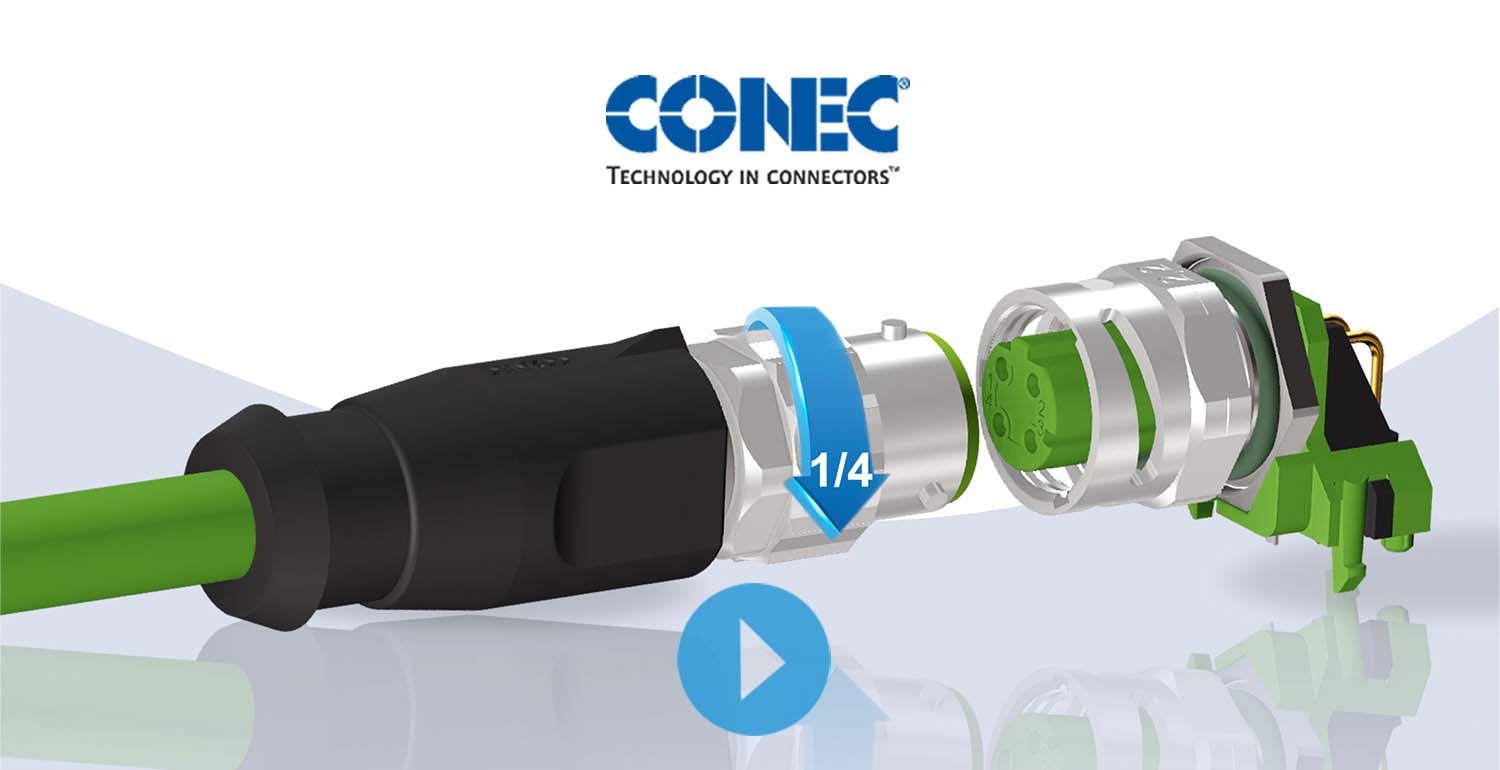

Die Serie CONEC Steckverbinder mit Bajonett-Schnellverrieglung ermöglicht ein sicheres und schnelles
Verriegeln selbst in schwer erreichbaren und nicht einsehbaren Bereichen. Mit dem
Drei-Punkt-Bajonett-Verschluss ist es möglich, die Verbindung mit einer 90°-Drehung per Hand zu verriegeln.
Man erhält ein direktes taktiles und akustisches Feedback, sobald der Stecker verriegelt ist.
Die Steckverbinder sind in Anlehnung an den Normentwurf IEC CD 61076-2-011/Ed1 ausgelegt.
Um die mechanischen Anforderungen in Bezug auf Dichtigkeit gegenüber Stäuben und flüssigen Medien im
Industrieumfeld zu erfüllen, wird bei der neuen M12-Bajonett-Variante von CONEC kein zusätzliches Werkzeug
benötigt.
Im verriegelten Zustand werden die Schutzgrade IP65, IP67 und IP69K erfüllt. Darüber hinaus ist die neue Serie schock- und vibrationsfest gemäß der Bahnanforderung IEC 61373:2010, Klasse 1B. Die CONEC Bajonett-Verriegelungsvariante bietet dem Anwender damit eine vereinfachte Handhabung und gleichzeitig eine sichere Übertragung von Signalen und Daten. Die Kupplungsflanschvarianten mit direktem Leiterplattenanschluss sind zudem mit einem Innengewinde im Steckbereich ausgestattet und gewährleisten somit eine hundertprozentige Rückwärtskompatibilität mit Standard-M12-Steckverbindern. Somit können neue Systeme ohne Bedenken geräteseitig mit dem M12-Bajonett ausgestattet werden. Als Standard wird die M12-Bajonett-Serie in den Codierungen A und D hergestellt.
Die Kupplungsflansch-Varianten mit direktem Leiterplattenanschluss stehen in axialer und gewinkelter Form für die Hinterwandmontage und einer Paneldicke von 2,2 mm zur Verfügung. Andere Codierungen können auf Anfrage angeboten werden. ▪ ds
