Mehr Power auch für miniaturisierte Schnittstellen

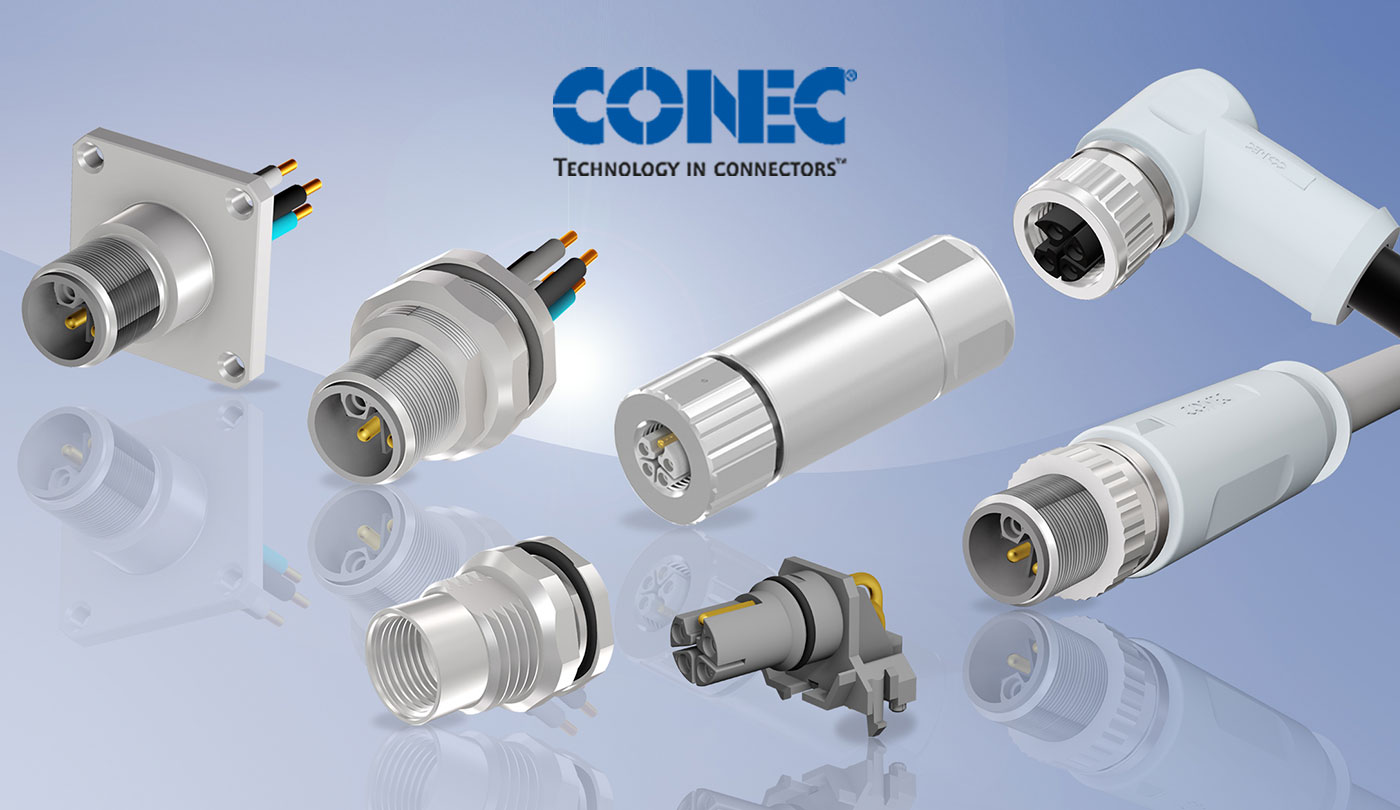

CONEC hat sein Portfolio der M12x1-Steckverbinder um die Serie der L-codierten Varianten erweitert. Die
kompakten Steckverbinder können Signale, Daten und Power übertragen.
Die fertig umspritzten Anschluss- oder Verbindungsleitungen sind einbaufertig konfektioniert und durch die
widerstandsfähige TPU-Umspritzung gegen Umwelteinflüsse und Manipulationen geschützt. Die Leitungen haben einen
TPU-Leitungsmantel, optional sind andere Leitungsqualitäten erhältlich.
Im Vergleich zu 7/8“-Steckverbindern benötigen die umspritzten M12-L-codierten Steckverbinder 30 Prozent weniger Bauraum. Dank hoher Stromtragfähigkeit von 16 A bei 2,5 mm² Litzenquerschnitt können sie auch über miniaturisierte Schnittstellen die Energieversorgung von Geräten sicherstellen.
Flanschsteckverbinder für die Gerätemontage gibt es für die Montage von vorne durch das Gehäusepanel und für die Montage von hinten. Schlüsselflächen sorgen dabei bei Bedarf für einen Verdrehschutz im Gehäuse. Es gibt derzeit axiale Flansche mit Litzenanschluss in Stecker- und Kupplungsausführung und zusätzlich Leiterplattenflansche in Kupplungsausführung zur direkten Leiterplattenmontage. Konfektionierbare Steckverbinder stehen in axialen Kupplungs- und Steckervarianten mit hoher Stromtragfähigkeit zur Verfügung.
Der hauptsächlich in dieser Steckverbinderserie eingesetzte Kunststoff wurde gemäß Bahnzulassung nach DIN EN 45545-2:2016 R24 geprüft und erreicht somit den höchsten Hazardous Level 3. Alle Varianten erfüllen den Schutzgrad IP67 im gesteckten und verschraubten Zustand. Die neue M12x1-L-Codierung ist nach IEC 61076-2-111 genormt. ▪ ds
