Flexible Lösungen
für die mobile Automation

Das CONEC Verteilersystem Typ S, M, L bietet eine flexible Möglichkeit, umspritzte Abzweige/Abgänge in elektrische Verbindungsleitungen wie z. B. Kabelbäume zu integrieren. Die Einsatzbereiche reichen von der Ansteuerung der Beleuchtung bis hin zur Verdrahtung ganzer Sensor- und Aktor-Einheiten.

Beständig in rauer Umgebung

Das Verteilersystem ist mindestens IP67 geschützt, wird werksseitig elektrisch geprüft und bietet somit eine robuste, manipulationssichere Möglichkeit, Maschinen sicher zu elektrifizieren. Die PUR-Umspritzung bietet eine gute Beständigkeit für das Umfeld der Agrartechnik.

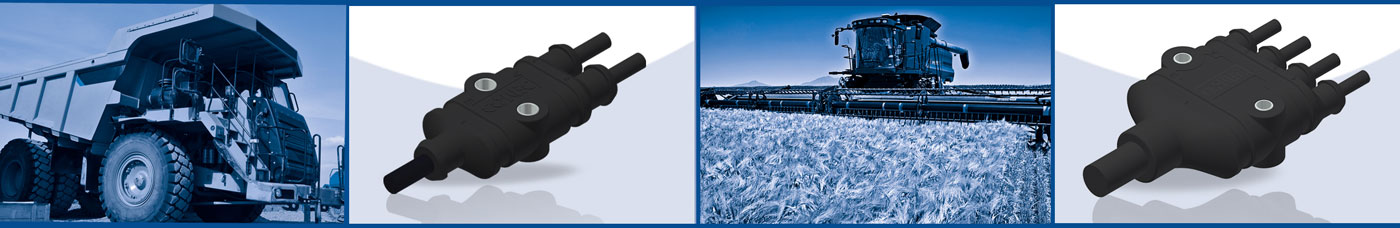

Verteiler in
den Größen S, M und L

Da das Verteilersystem ausschließlich für den Ein- und Ausgang von Leitungen vorgesehen ist, ergibt sich ein nahezu grenzenloser Freiheitsgrad in der Möglichkeit verschiedene Stecksysteme zu kombinieren. Die Grenzen werden durch die maximalen Leitungsdurchmesser von maximal 8 mm bei den Varianten S und M gesetzt.
Bei der Variante L ist für den Eingang der Leitungsdurchmesser auf maximal 17 mm begrenzt und die Kabeldurchmesser der Ausgänge bei der Vierfach-Ausführung auf max. 8 mm, sowie bei der Dreifach-Ausführung auf maximal 13 mm begrenzt.
Jeder Verteiler hat zwei Befestigungslöcher mit M5-Gewinde zur einfachen und sicheren Montage in den Maschinen. Weiterhin ist am Ein- und Ausgang des Gehäuses jeweils eine Kabelbinderaufnahme integriert. Somit kann das System je nach Bedarf einfach und sicher am Einsatzort befestigt werden und widersteht auch härtesten äußeren Bedingungen.

Durch die flexible Gestaltung der internen Verdrahtung im Verteiler besteht neben der einfachen 1-zu-n-fach-Verbindung auch die Möglichkeit einer integrierten Beschaltung wie zum Beispiel eine integrierte selbstheilende Sicherung in einen Pfad. ▪ ds

Vorteile

Anwendungsfelder
