CONEC SnapLock-Hauben und Steckverbinder
CONEC bietet ein
D-SUB-Schnellverschluss-System, das eine schnelle Ver- und Entriegelung ohne zusätzliches Werkzeug möglich macht
und das durch ein hör- und spürbares „Klick“ eine Verriegelung auch an schlecht einsehbaren Geräteschnittstellen
ermöglicht. Auch das Nachrüsten eines bestehenden Systems mit Schnellverschlusshauben ist möglich.

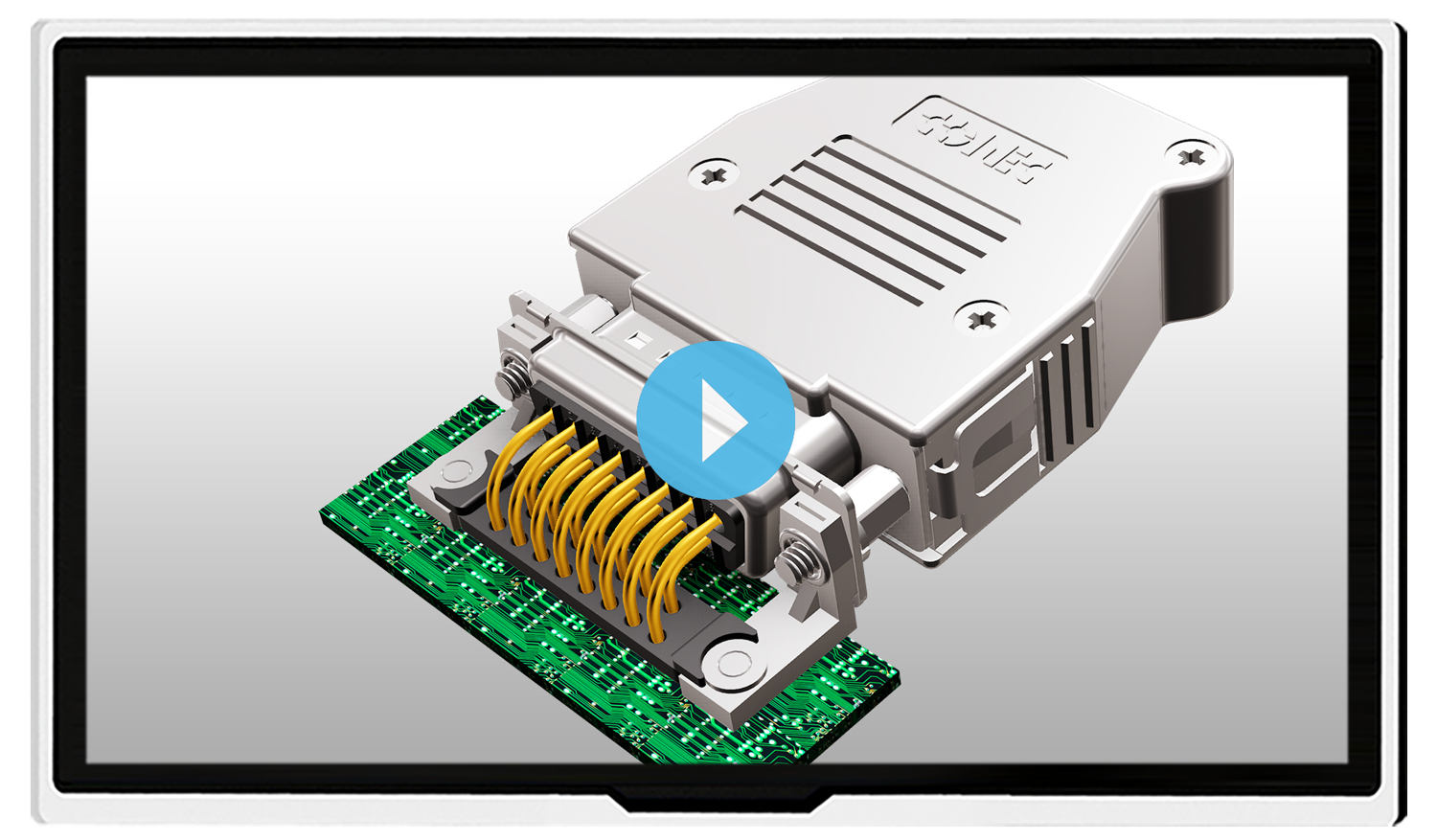

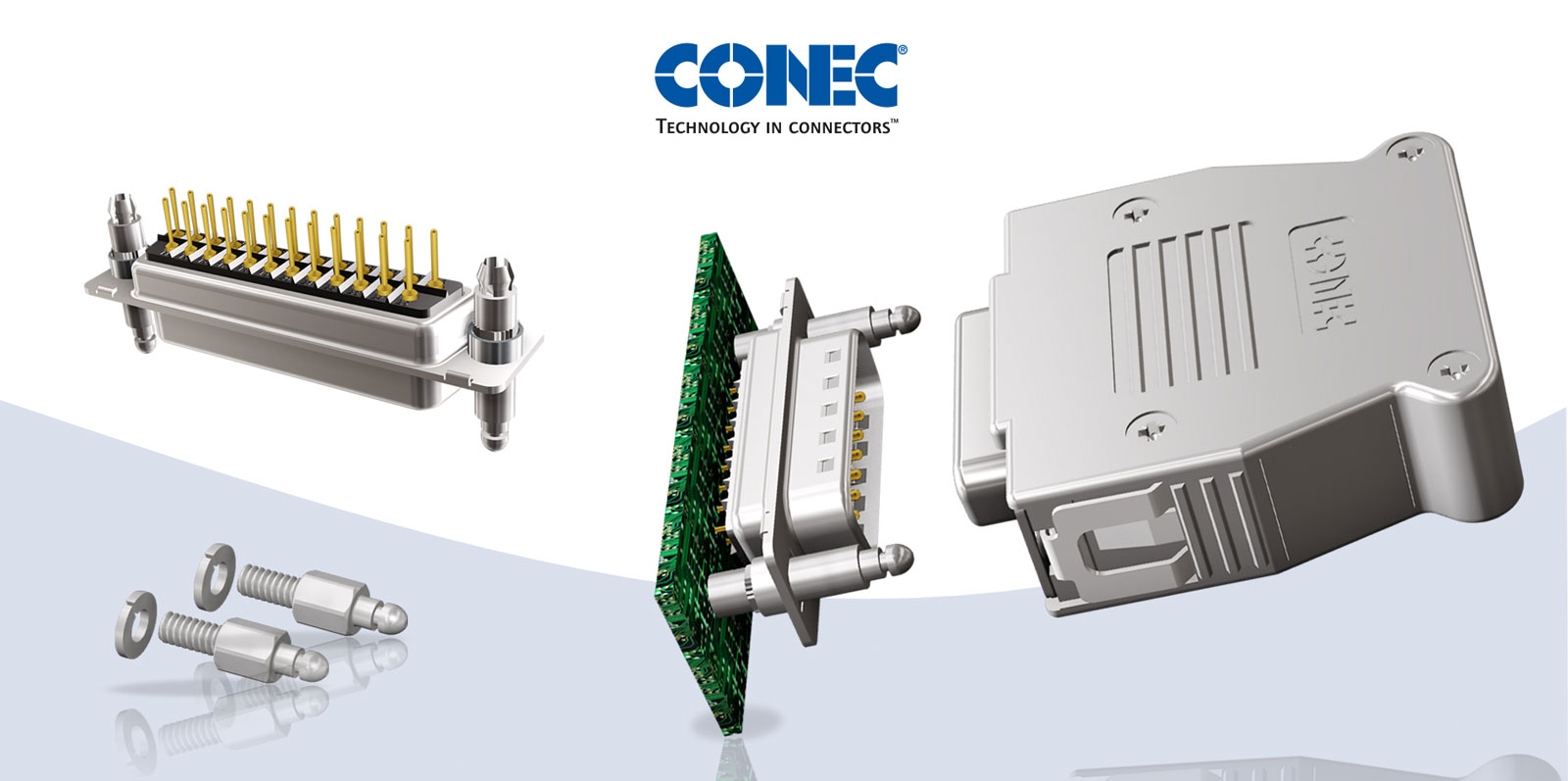

Das CONEC SnapLock-Verriegelungssystem besteht aus D-SUB Steckverbindern und D-SUB Hauben, die ein
schnelles und sicheres Verriegeln ohne zusätzliche Verschraubung ermöglichen. Ein in die Haube integrierter
Federclip verrastet mit einem am Gegenstecker montierten Rastbolzen und somit wird eine schnelle und sichere
Verbindung hergestellt. Der Rastbolzen am Steckverbinder ist in zwei Varianten verfügbar:
Am Steckverbinder fest integriert, wie z. B. ein Standard-Gewindeeinsatz. Dies hat den Vorteil, dass die Rastbolzen nicht verloren gehen können und auch nicht in einem zweiten Arbeitsgang montiert werden müssen. Die Steckverbinder sind direkt nach der Bestückung auf die Leiterplatte einsetzbar.
Als Kit zur nachträglichen Montage am Steckverbinder bei Hinterwandinstallationen oder zur Nachrüstung bestehender Systeme, zur Verwendung mit der CONEC SnapLock-Haube. Die Verrastung des Verriegelungsmechanismus wird durch ein hör- und spürbares Klicken signalisiert. Mit einer hohen Haltekraft wird eine sichere Verriegelung der Steckverbindung für viele Anwendungsgebiete bereitgestellt.
Die Kunststoffhauben sind in den Baugrößen 1 bis 5 in metallisierter oder schwarzer Ausführung verfügbar. Das Material ist flammhemmend nach UL 94 V0. Neben den Hauben werden auch entsprechende D-SUB-Steckverbinder (9- bis 50-polig) mit integriertem Rastbolzen angeboten. Hierbei wird der Rastbolzen mit dem Steckergehäuse verpresst und ist somit unverlierbar.
Des Weiteren besteht die Möglichkeit einer Haube-zu-Haube-Verbindung. Diese wird mittels Verbindungsbolzen-Kit umgesetzt. Über ein Kunststoffplättchen kann die Verbindung einseitig gegen Lösen (über eine Verriegelungsplatte pro Seite) gesichert werden. Eine weitere Ergänzung ist das Nachrüst-Kit für vorhandene D-SUB-Systeme mit Gewindeeinsatz UNC 4-40. Das Kit besteht aus zwei Rastbolzen mit Unterlegscheiben.
