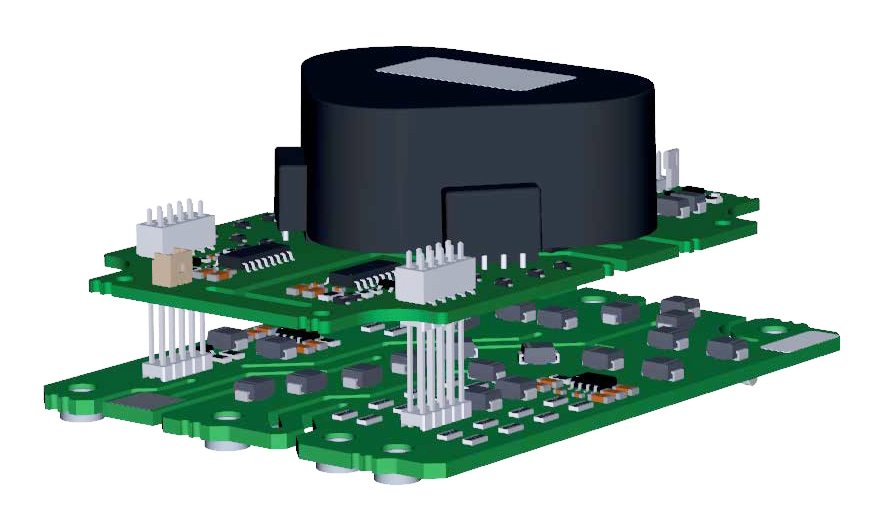

Mit dem SCALE-iFlex Single-Gate-Treiber ist nun der passende Plug-and-Play-Treiber für diese Module verfügbar, der Module bis zu 3,3 kV Schaltspannung unterstützt. Die LV100- und HV100-Module sowie die SCALE-iFlex Single-Gate-Treiber sind ideal für industrielle Zwecke und Antriebstechnik wie Stadtbahnen, erneuerbare Energieerzeugung sowie andere Anwendungen mit hoher Zuverlässigkeit, die kompakte, robuste Treiberlösungen erfordern.
Die SCALE-iFlex Single-Gate-Treiber nutzen die SCALE-2-ASIC-Tech­no­lo­gie von Power Integrations, die die Anzahl der Komponenten im Vergleich zu herkömmlichen Produkten drastisch reduziert. Der ASIC bietet außerdem einen Advanced Active Clamping (AAC)-Überspannungsschutz während des normalen Betriebs, was eine wesentliche Verbesserung gegenüber einer einfachen Softabschaltung darstellt und einen zusätzlichen Schutz im Falle eines Kurzschlusses beim Einschalten bietet.
Die Leiterplatten sind auch mit zusätzlicher Beschichtung für widrige Einsatzbedingungen lieferbar und verfügen über eine verstärkte Isolierung. Isolierte Gehäuse erlauben, mehrere Module nebeneinander zu montieren. Die IGBT-Treiber sind gemäß den Bahnnormen IEC 61373 - Klasse 1B (Schock und Vibration) und IEC 61000-4-x (EMV-Tests) sowie IEC 60068-2-x (serielle Umwelttests) qualifiziert. Burn-in ist optional erhältlich. Die neuen Gate-Treiber sind für einen Spitzenausgangsstrom von 20 A pro Kanal bei 85 °C Umgebungstemperatur und ohne Luftstrom ausgelegt. Höhere Leistungen sind mit Kühlung oder bei niedrigerer Umgebungstemperatur möglich. Es sind sowohl elektrische als auch faseroptische Schnittstellen verfügbar.
SCALE-iFlex Single-Gate-Treiber und LV100-Modul zusammen bilden somit kompakte Leistungsschalter für hohe Ströme und Spannungen. ▪ ds
