Effizienter verkabeln
Hybrid-Steckverbinder von CONEC verringern den Verkabelungs- und Montageaufwand
Die fortschreitende dezentrale Automatisierung im Zuge von Industrie-4.0-Konzepten stellt hohe Anforderungen
an die elektrische Verbindungstechnik. Hybrid-Steckverbinder sind dabei besonders gefragt, weil sie mehrere
Funktionen in einem einzigen Anschluss bündeln – typischerweise Power, Signale und Daten. Das passt ideal zu
den Anforderungen moderner, vernetzter Produktionssysteme, in denen kompakte, modulare Maschinen mit
dezentraler Intelligenz eingesetzt werden.
Warum CONEC
Hybrid-Steckverbinder?
Ein Steckverbinder statt zwei oder drei, kürzere Montagezeiten, Modularität, kein Kabelsalat, weniger Gewicht am
Endgerät (z. B. Motor) – das sind die überzeugenden Argumente für die CONEC Hybrid-Steckverbinderserie. Und
außerdem sind sie entsprechend der Norm IEC 61076-2-118 ausgelegt.
Durch die verschiedenen Baugrößen (B12, B17, B23, B40) bietet CONEC für nahezu jede Leistungsklasse den
passenden Hybrid-Steckverbinder – egal, ob es sich um einen kleinen Gleichstromantrieb oder um einen kräftigen
Servoantrieb handelt.
Die Kombination aus umspritzten Leitungen, feldkonfektionierbaren Steckverbindern und sieben verschiedenen
Flanschvarianten für die Vorder- oder Rückwandmontage bietet dem Maschinenbauer ein perfektes Baukastensystem.
Viele technische
Alleinstellungsmerkmale
Die CONEC Hybrid-Steckverbinder haben ein einheitliches, separat 360-Grad-geschirmtes 4-poliges Datenelement für
Industrial Ethernet (Cat 5, AWG22) in allen Baugrößen B12, B17, B23 und B40.
Das „Herzstück“ ist immer
gleich,
nur die Power-Sektion skaliert.
Die Steckverbinder sind beim Dateneinsatz flexibel nutzbar – auch als Blindmodul (nur Power) oder als 2-poliger
Einsatz für 2-Draht-Busprotokolle möglich, ohne das Grundsystem zu ändern.
Zudem decken sie einen sehr breiten Leistungsbereich in einem durchgängigen System ab: von kleinen DC-Antrieben
bis hin zu Servoantrieben mit Strömen bis 64 A (B40), inklusive unterschiedlicher Polbilder (z. B. 4+PE, 3+PE+2,
6+PE).
Handhabung, Sicherheit
und Codierung
Die Hybrid-Steckverbinder haben einen Bajonett-Schnellverschluss statt einer klassischen
Schraubverriegelung.
Eine Vierteldrehung genügt – kein Drehmomentschlüssel erforderlich, trotzdem IP67. Das
reduziert die Montagezeit, besonders bei vielen Achsen.

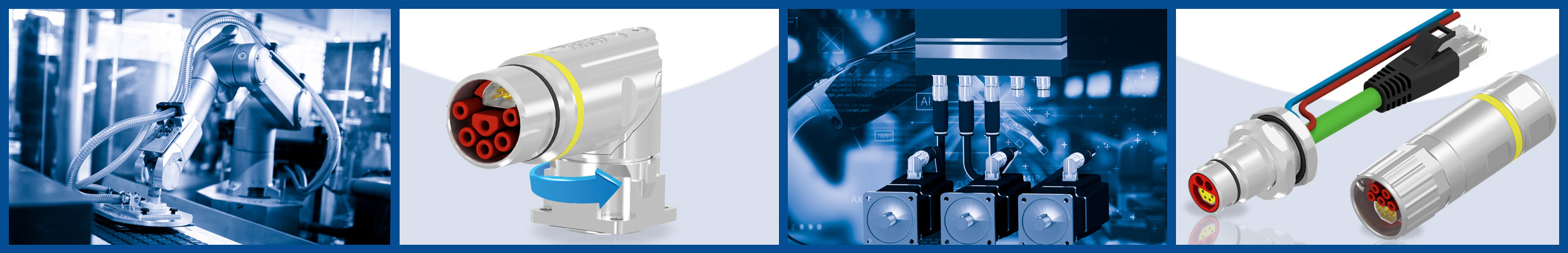

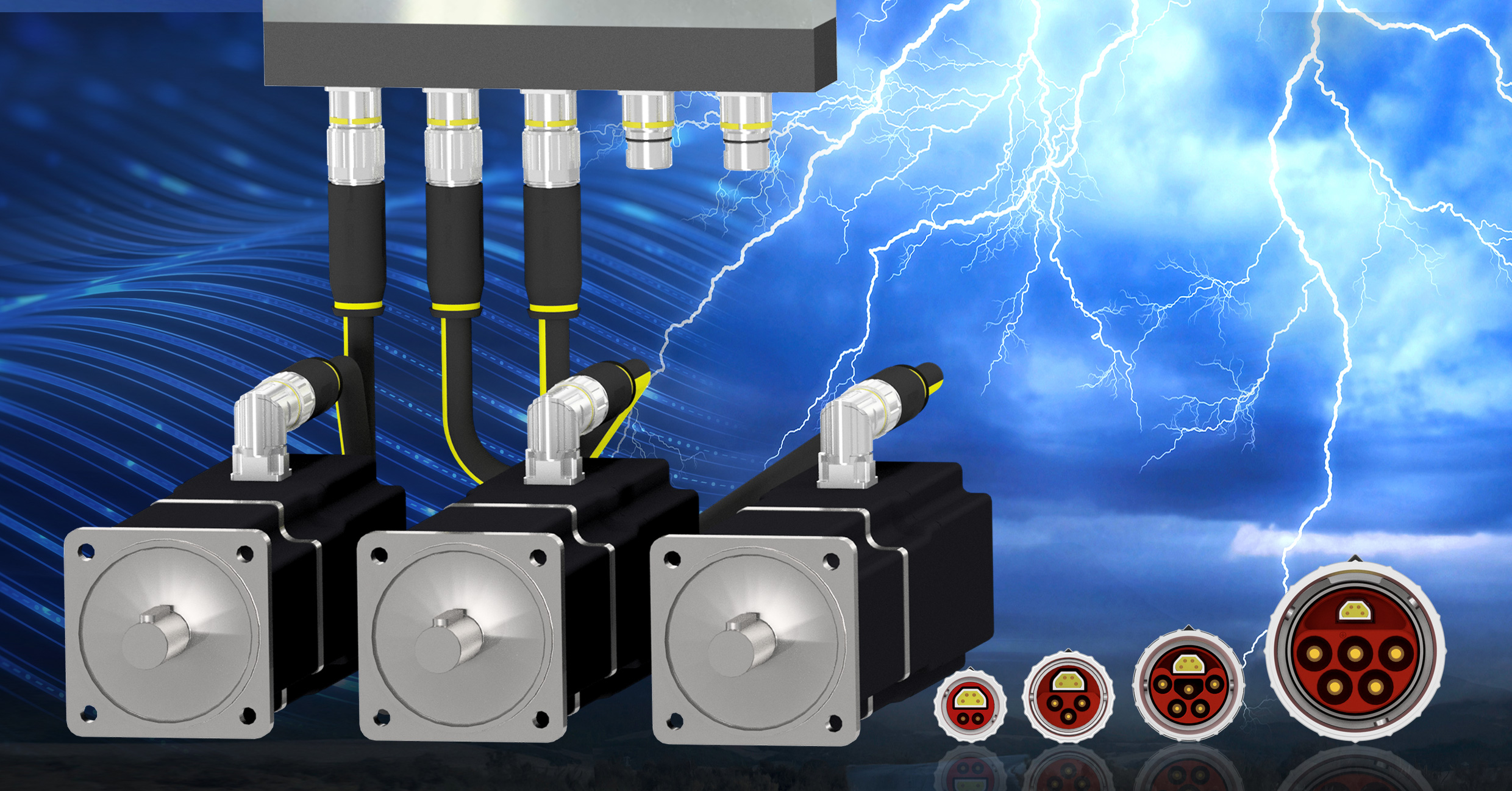

CONEC Hybrid-Steckverbinder-Serie B12, B17, B23, B40
