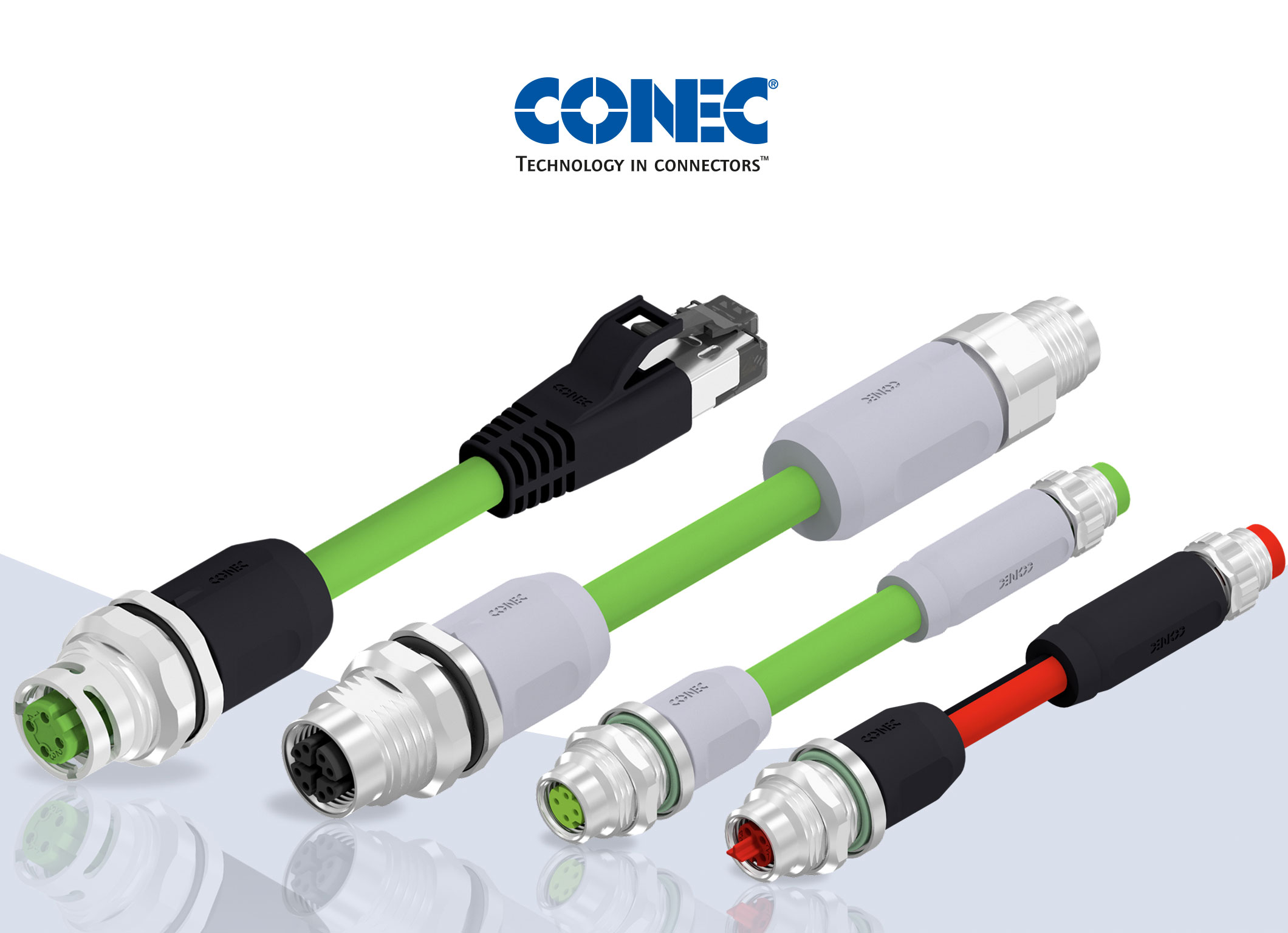

Umspritzte Wanddurchführungen M8x1/M12x1 mit Leitung

Die immer weiter ansteigende Komplexität von Maschinen und Anlagen mit einer Vielzahl von Sensoren und Aktoren macht es notwendig, Daten zu zentralen oder auch dezentralen Gehäusen oder Schaltschränken zu verteilen. Die umspritzten Wanddurchführungen von CONEC können zum Beispiel für die Überführung von Daten aus der IP67-Welt in die IP20-Welt im Schaltschrank eingesetzt werden.
Verbindungstechnik
Mit den geschirmten und ungeschirmten Wanddurchführungen mit rückseitig angeschlossener Leitung ergibt sich die Möglichkeit, Daten mit Hilfe von M8x1- oder M12x1-Steckverbindern in das Innere von Geräten oder Schaltschränken zu führen. Dort kann mittels Steckverbindern der direkte Anschluss an Komponenten erfolgen – beispielsweise zu speicherprogrammierbaren Steuerungen (SPS) oder Industrie-PCs. CONEC bietet die Flansche als umspritzte Kupplungsausführung mit unterschiedlichen Codierungen an, um beispielsweise eine Industrial-Ethernet-Übertragung (100 Mbit/s bzw. 10 Gbit/s.) oder auch eine Übertragung, die auf dem EtherCatP-Protokoll basiert, zu realisieren.

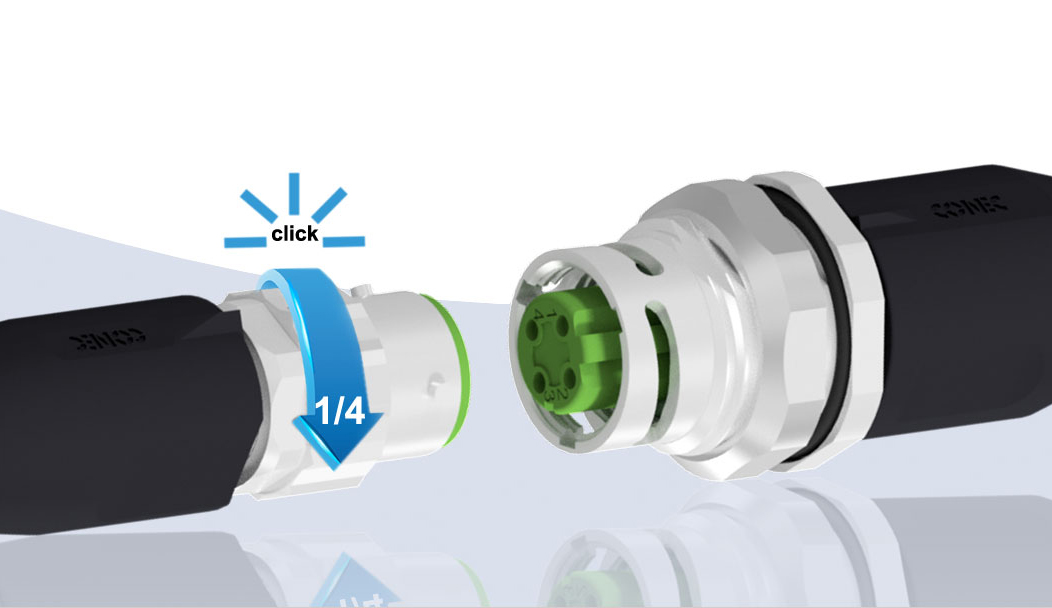

Für die Baugröße M12x1 ist alternativ zur Standard-Schraubverriegelung ein Schnellverriegelungssystem mit Bajonett-Verschluss lieferbar. So wird eine sichere und dichte Verbindung werkzeuglos mit lediglich einer Viertelumdrehung geschaffen.
Durch die robuste Umspritzung und das Flanschgehäuse mit Befestigungsgewinde gibt es nun die Möglichkeit, Leitungen mit Steckverbindern auch außerhalb von Gehäusen zu befestigen, zum Beispiel mit Haltewinkeln direkt an Energieketten. Die zweite Seite kann kundenspezifisch mit vielen Steckverbindern aus dem CONEC-Programm ausgeführt werden. Optionale Farbvarianten sowie kundenspezifische Schriftzüge runden das Angebot ab. ds

Vorteile

  • 360° geschirmt (optional)
  • Befestigungsgewinde oder
    alternativ Bajonett-Schnellverschluss
  • Schutzgrad IP67 im gesteckten Zustand
  • Kundenspezifische Beschriftung auf Anfrage

Anwendungsfelder

  • Automatisierungstechnik
  • Gehäusetechnik
  • Prozesstechnik
  • Test- und Prüfgeräte
